本發明涉及紡織技術領域，具體為一種可清灰塵的紡織用導棉輪。

背景技術：

紡織原意是取自紡紗與織布的總稱，但是隨著紡織知識體系和學科體系的不斷發展和完善，特別是非織造紡織材料和三維復合編織等技術產生后，現在的紡織已經不僅是傳統的手工紡紗和織布，也包括無紡布技術、現代三維編織技術及現代靜電納米成網技術等生產的服裝用、產業用、裝飾用紡織品，所以，現代紡織是指一種纖維或纖維集合體的多尺度結構加工技術。中國古代的紡織與印染技術具有非常悠久的歷史，早在原始社會時期，古人為了適應氣候的變化，已懂得就地取材，利用自然資源作為紡織和印染的原料，以及制造簡單的手工紡織工具。直至今天，日常生活中的服裝、安全氣囊和窗簾地毯都是紡織和印染技術的產物。

現有的紡織導棉輪轉動軸承容易進入灰塵，堵塞軸承導致轉軸卡死難以轉動，轉軸容易磨損，造成導棉輪大幅擺動的問題，針對這個問題，中國專利cn205652910u中提供了一種紡織專用的高效導棉輪，其通過設置防塵擋板避免灰塵進入軸承內部，堵塞軸承導致軸承無法正常工作，提高了導棉輪的使用壽命；然而該高效導棉輪長時間工作后，灰塵會進入密封圈與導輪轉軸的間隙內，且由于防塵擋板與導棉輪的內壁固定連接，所述造成導棉輪的不穩定，使導棉輪發生擺動，影響工作效率和質量。

技術實現要素：

（一）解決的技術問題

針對現有技術的不足，本發明提供了一種可清灰塵的紡織用導棉輪，解決了堵塞灰塵導致導棉輪擺動的問題。

（二）技術方案

為實現上述目的，本發明提供如下技術方案：一種可清灰塵的紡織用導棉輪，包括底座，所述底座上表面的兩側均開設有螺紋孔，所述底座的上表面固定連接有支撐桿，所述支撐桿的頂端與導輪體的下表面固定連接，所述導輪體的外殼的中部設置有導棉軸，所述導棉軸的內部設置有轉動軸承，所述轉動軸承的內部設置有軸承滾珠，所述軸承的內圈與導輪轉軸的表面固定連接，所述導輪轉軸的表面與固定套的內壁固定連接，所述固定套的表面固定連接有環形板，所述環形板靠近轉動軸承的一側面活連接有清理板，所述清理板的遠離環形板的一側面固定連接有毛刷，所述毛刷遠離清理板的一端與轉動軸承的一側面搭接。

優選的，所述導棉軸的表面固定連接有第一橡膠層，且第一橡膠層的表面固定連接有波浪膠質層。

優選的，所述固定套的內壁固定連接有第二橡膠層，且固定套和第二橡膠層遠離環形板的一側面設置有傾斜角。

優選的，所述環形板的高度為導輪體內部高度的1/2。

優選的，所述導輪體的形狀為圓柱狀。

優選的，所述導輪轉軸的表面固定連接有扇葉。

（三）有益效果

與現有技術相比，本發明提供了一種可清灰塵的紡織用導棉輪，具備以下有益效果：

1、該可清灰塵的紡織用導棉輪，通過設置清理板和毛刷，用來對轉動軸承側面的灰塵進行清理，防止灰塵進入轉動軸承內部，堵塞轉動軸承導致轉動軸承無法正常工作，從而提高了導輪體的工作效率，延長了導輪體的使用壽命，同時通過對固定套的限定，防止灰塵進入固定套和導輪轉軸的間隙中，使導輪體晃動，影響導輪體的工作。

2、該可清灰塵的紡織用導棉輪，通過設置扇葉，配合對環形板的限定，使毛刷清理的灰塵可以排出導輪體，從而保持導輪體內部的清潔，延長導輪體的壽命，通過設置波浪膠質層，對棉條進行導向，解決了導綿軟刷等結構進行導向時，由于棉條速度快，導致棉條斷裂的情況，通過對導輪體的限定，對棉條進行阻擋，防止棉條滑動至導輪體的表面，影響導輪體的工作。

附圖說明

圖1為本發明結構正剖圖；

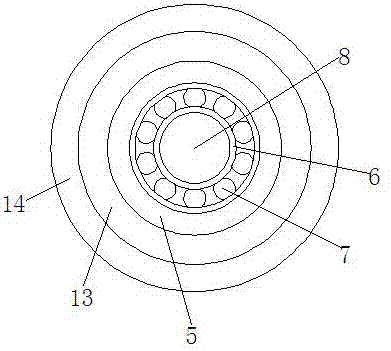

圖2為本發明部分結構側剖圖；

圖3為本發明圖1中a處放大示意圖。

圖中：1底座、2螺紋孔、3支撐桿、4導輪體、5導棉軸、6轉動軸承、7軸承滾珠、8導輪轉軸、9固定套、10環形板、11清理板、12毛刷、13第一橡膠層、14波浪膠質層、15第二橡膠層、16扇葉。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-3，一種可清灰塵的紡織用導棉輪，包括底座1，底座1上表面的兩側均開設有螺紋孔2，底座1的上表面固定連接有支撐桿3，支撐桿3的頂端與導輪體4的下表面固定連接，導輪體4的形狀為圓柱狀，通過對導輪體4的限定，對棉條進行阻擋，防止棉條滑動至導輪體4的表面，影響導輪體4的工作，導輪體4的外殼的中部設置有導棉軸5，導棉軸5的表面固定連接有第一橡膠層13，且第一橡膠層13的表面固定連接有波浪膠質層14，通過設置波浪膠質層14，對棉條進行導向，解決了導綿軟刷等結構進行導向時，由于棉條速度快，導致棉條斷裂的情況，導棉軸5的內部設置有轉動軸承6，轉動軸承6的內部設置有軸承滾珠7，軸承6的內圈與導輪轉軸8的表面固定連接，導輪轉軸8的表面固定連接有扇葉16，通過設置扇葉16，配合對環形板10的限定，使毛刷12清理的灰塵可以排出導輪體4，從而保持導輪體4內部的清潔，延長導輪體4的壽命，導輪轉軸8的表面與固定套9的內壁固定連接，固定套9的內壁固定連接有第二橡膠層15，且固定套9和第二橡膠層15遠離環形板10的一側面設置有傾斜角，通過對固定套9的限定，防止灰塵進入固定套9和導輪轉軸8的間隙中，使導輪體4晃動，影響導輪體4的工作，固定套9的表面固定連接有環形板10，環形板10的高度為導輪體4內部高度的1/2，環形板10靠近轉動軸承6的一側面活連接有清理板11，清理板11的遠離環形板10的一側面固定連接有毛刷12，毛刷12遠離清理板11的一端與轉動軸承6的一側面搭接，通過設置清理板11和毛刷12，用來對轉動軸承6側面的灰塵進行清理，防止灰塵進入轉動軸承6內部，堵塞轉動軸承6導致轉動軸承6無法正常工作，從而提高了導輪體4的工作效率，延長了導輪體4的使用壽命。

綜上所述，該可清灰塵的紡織用導棉輪，通過設置清理板11和毛刷12，用來對轉動軸承6側面的灰塵進行清理，防止灰塵進入轉動軸承6內部，堵塞轉動軸承6導致轉動軸承6無法正常工作，從而提高了導輪體4的工作效率，延長了導輪體4的使用壽命，同時通過對固定套9的限定，防止灰塵進入固定套9和導輪轉軸8的間隙中，使導輪體4晃動，影響導輪體4的工作，解決了堵塞灰塵導致導棉輪擺動的問題。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
