本發明涉及夾持工具技術領域，尤其涉及一種帶有夾子的輔助架。

背景技術：

生活中農民在收曬好的谷、麥子等農作物的時候，總是一個人在用鍬等工具撮取農作物，而另一個人必須在一旁用雙手牽住編織袋，以方便進行裝入工作，這樣不僅裝入效率較低，且無形之中浪費了一個勞動力，降低了人員使用率，極大的增加了人力資本。

技術實現要素：

針對現有的編織袋使用存在的上述問題，現提供一種帶有夾子的輔助架，旨在提高編織袋使用時的人員利用效率。

具體技術方案如下：

一種帶有夾子的輔助架，用于編織袋的固定，還具有這樣的特征，包括：

圓形的底板，底板的下端面設有一定向輪和若干萬向輪；

橫截面呈圓弧形的第一支架，第一支架的一側沿第一支架的縱向方向固定有若干搭扣，并且，第一支架的上端設有若干用于夾持編織袋的第一夾子；

橫截面呈圓弧形的第二支架，第二支架的上端設有若干用于夾持編織袋的第二夾子；

其中，第一支架的下端固定于底板的上端面，第二支架的一側和第一支架的另一側轉動連接，第二支架的另一側通過搭扣與第一支架的一側活動連接。

上述的帶有夾子的輔助架，還具有這樣的特征，萬向輪的數目為兩個，并且，兩個萬向輪和定向輪呈等邊三角形分布于底板的下端面的邊緣。

上述的帶有夾子的輔助架，還具有這樣的特征，第一夾子和第二夾子的結構相同，并且，第一夾子為兩個，第二夾子為一個。

上述的帶有夾子的輔助架，還具有這樣的特征，搭扣的數目為一個。

上述的帶有夾子的輔助架，還具有這樣的特征，第一支架和第二支架的曲率半徑相等。

上述方案的有益效果是：

本發明提供的帶有夾子的輔助架，通過底板下端的定向輪和萬向輪的設計，可實現負載的輔助架的有效移動，且第一支架和第二支架上端的夾子的設計，可有效實現裝載時對編織袋的夾持，有效提供了人員利用效率，降低了人力資本。本發明提供的帶有夾子的輔助架，具有結構簡單、功能實用的優點。

附圖說明

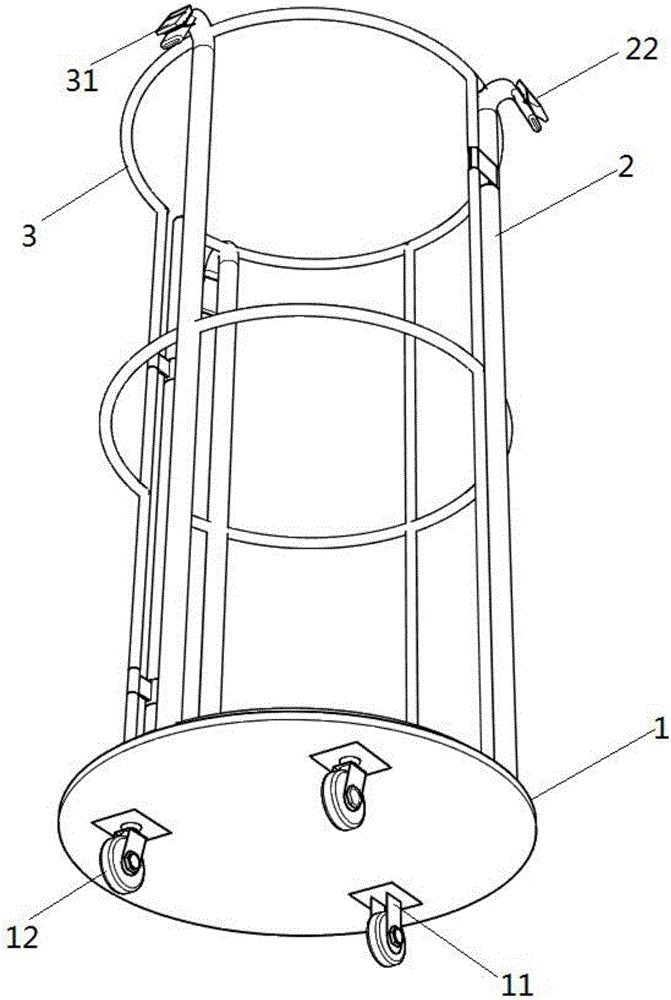

圖1為本發明的實施例中提供的帶有夾子的輔助架的主視結構示意圖；

圖2為本發明的實施例中提供的帶有夾子的輔助架的俯視結構示意圖。

附圖中：1、底板；11、定向輪；12、萬向輪；2、第一支架；21、搭扣；22、第一夾子；3、第二支架；31、第二夾子。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動的前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

需要說明的是，在不沖突的情況下，本發明中的實施例及實施例中的特征可以相互組合。

下面結合附圖和具體實施例對本發明作進一步說明，但不作為本發明的限定。

圖1為本發明的實施例中提供的帶有夾子的輔助架的主視結構示意圖；圖2為本發明的實施例中提供的帶有夾子的輔助架的俯視結構示意圖。如圖1和圖2所示，本發明的實施例中提供的帶有夾子的輔助架，包括：圓形的底板1，底板1的下端面設有一定向輪11和若干萬向輪12，定向輪11和萬向輪12的設計便于負載的輔助架的移動；橫截面呈圓弧形的第一支架2，第一支架2的一側沿第一支架2的縱向方向固定有若干搭扣21，搭扣21由金屬彎折形成彈性結構，并且，第一支架2的上端設有若干用于夾持編織袋的第一夾子22；橫截面呈圓弧形的第二支架3，第二支架3的上端設有若干用于夾持編織袋的第二夾子31；其中，第一支架2的下端固定于底板1的上端面，本實施例中，第一支架2可通過第一支架2下端的套桿套設于底板1上端面的孔洞中，第二支架3的一側和第一支架2的另一側轉動連接，本實施例中，第二支架3的一側可拆卸式套設于第一支架2的另一側，以實現第二支架3的轉動，第二支架3的另一側通過搭扣21與第一支架2活動連接。

具體的，萬向輪12的數目為兩個，并且，兩個萬向輪12和定向輪11呈等邊三角形分布于底板1的下端面的邊緣；第一夾子22和第二夾子31的結構相同，并且，第一夾子22為兩個，第二夾子31為一個，兩個第一夾子22和第二夾子31呈等邊三角形分布于第一支架2和第二支架3的上端，以實現對編織袋的三點式穩定夾持；搭扣21的數目為一個；第一支架2和第二支架3的曲率半徑相等。

于上述技術方案基礎上，第一支架2和第二支架3的兩側均可設有可相互套設的套桿，且第一夾子22和第二夾子31均可套設于相應的支架上，以實現多組第一支架2間和多種第二支架3間的相互套設，滿足不同高度編織袋的夾持、固定需求。

以上所述僅為本發明較佳的實施例，并非因此限制本發明的實施方式及保護范圍，對于本領域技術人員而言，應當能夠意識到凡運用本發明說明書及圖示內容所作出的等同替換和顯而易見的變化所得到的方案，均應當包含在本發明的保護范圍內。
