本發明屬于電梯相關設備技術領域，具體涉及一種電梯升降專用的可自行祛除灰塵和油污的曳引機。

背景技術：

曳引機又稱電梯主機，是電梯的動力設備，由電動機、制動器、聯軸器、減速箱、曳引輪、機架和導向輪及附屬盤車手輪等組成。其功能是輸送與傳遞動力使電梯運行。曳引機底座與安裝平面等結合處在擰緊螺栓前必須用塞尺檢查是否存在間隙，如有間隙用墊片墊實，任何形式的間隙都將影響曳引機或電梯的運行功能。

但是目前市場上的電梯曳引機不僅結構復雜，而且功能單一，電梯曳引機上的灰塵和油煙長期下去容易積累，一般半個月需要人工清理一次，比較麻煩，而且鋼絲繩索長時間工作，比較干燥，磨損也就比較大，不僅對繩索磨損較大，而且對鋼絲繩索槽磨損也較大，鋼絲繩索粗細不一，會導致繩索受力不均勻，引起電梯在上升和下降的過程中出現不同程度的震動，這是比較危險的。

技術實現要素：

本發明的目的在于提供一種電梯升降專用的可自行祛除灰塵和油污的曳引機，以解決上述背景技術中提出的曳引機上的油污需要人工定期清除，否則影響電梯運行的問題。

為實現上述目的，本發明提供如下技術方案：一種電梯升降專用的可自行祛除灰塵和油污的曳引機，包括制動鉗、鋼絲繩索、底部支座和信號接收器，所述底部支座的上方設置有曳引機身，所述曳引機身的前表面上設置有控制開關，且曳引機身的左側設置有鋼絲繩索槽，所述鋼絲繩索槽下方靠近底部支座的上方位置處設置有滾刷，所述鋼絲繩索安裝在鋼絲繩索槽上，所述曳引機身的上方設置有制動器，所述制動器與控制開關電性連接，所述制動鉗安裝在制動器上，所述信號接收器安裝在制動器的左側，所述制動器的右側設置有凈化器，所述凈化器的內部設置有風扇，且凈化器內部靠近風扇的右側位置處設置有風扇驅動電機，所述風扇驅動電機與控制開關電性連接，所述曳引機身上方靠近凈化器的下方位置處設置有壓力傳感器，所述壓力傳感器的右側設置有液壓泵，所述壓力傳感器和液壓泵均與控制開關電性連接，所述曳引機身的前方設置有油導管。

優選的，所述風扇驅動電機與風扇通過轉軸轉動連接。

優選的，所述液壓泵與滾刷通過油導管固定連接。

優選的，所述控制開關與曳引機身通過螺母固定連接。

優選的，所述鋼絲繩索共設置有三根，且三根鋼絲繩索均勻安裝在鋼絲繩索槽上。

與現有技術相比，本發明的有益效果是：本發明結構科學合理，使用安全方便，因為設置有凈化器能夠有效吸附曳引機上的灰塵和油煙，避免了人工去清理曳引機，減少了人工勞動量，而且因為設置有滾刷，能夠高效的將油泵送過來的油，均勻滾涂在鋼絲繩索上，鋼絲繩索上的油滲透到鋼絲繩槽中去，減小了鋼絲繩索與鋼絲繩槽之間的摩擦力，一來增加了鋼絲繩索的壽命，二來增加了電梯的安全系數。

附圖說明

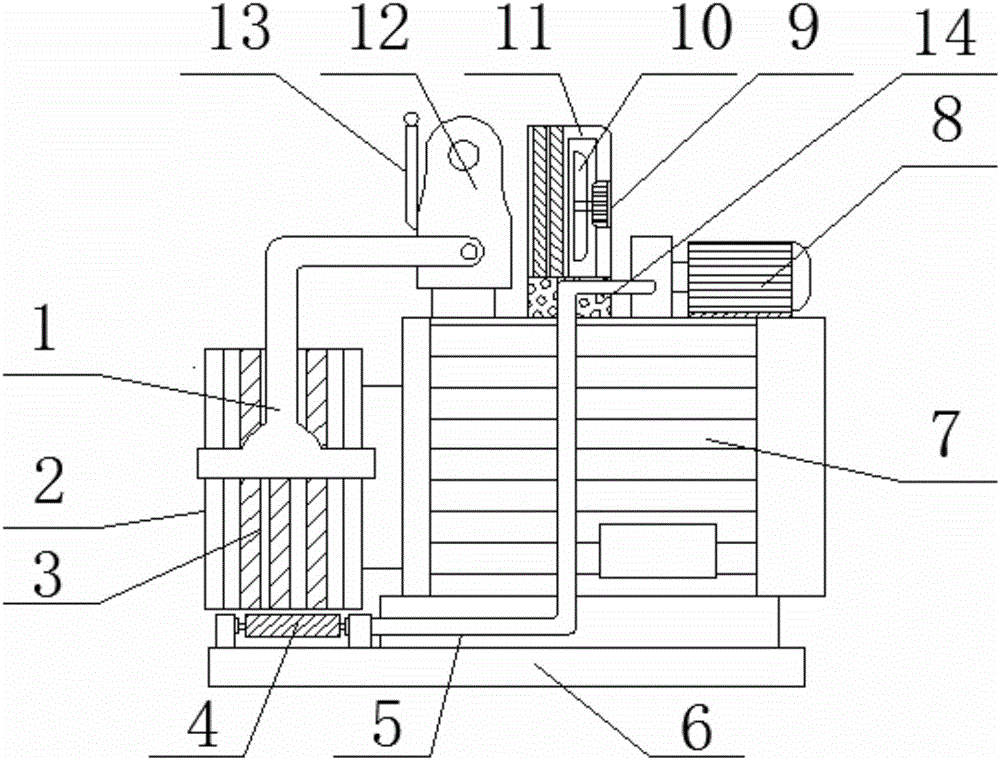

圖1為本發明的結構示意圖；

圖2為本發明的左視圖；

圖中：1-制動鉗、2-鋼絲繩索槽、3-鋼絲繩索、4-滾刷、5-油導管、6-底部支座、7-曳引機身、8-液壓泵、9-風扇驅動電機、10-風扇、11-凈化器、12-制動器、13-信號接收器、14-壓力傳感器、15-控制開關。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1和圖2，本發明提供一種技術方案：一種電梯升降專用的可自行祛除灰塵和油污的曳引機，包括制動鉗1、鋼絲繩索3、底部支座6和信號接收器13，底部支座6的上方設置有曳引機身7，曳引機身7的前表面上設置有控制開關15，且曳引機身7的左側設置有鋼絲繩索槽2，鋼絲繩索槽2下方靠近底部支座6的上方位置處設置有滾刷4，鋼絲繩索3安裝在鋼絲繩索槽2上，曳引機身7的上方設置有制動器12，制動器12與控制開關15電性連接，制動鉗1安裝在制動器12上，信號接收器13安裝在制動器12的左側，制動器12的右側設置有凈化器11，凈化器11的內部設置有風扇10，且凈化器11內部靠近風扇10的右側位置處設置有風扇驅動電機9，風扇驅動電機9與控制開關15電性連接，曳引機身7上方靠近凈化器11的下方位置處設置有壓力傳感器14，壓力傳感器14的右側設置有液壓泵8，壓力傳感器14和液壓泵8均與控制開關15電性連接，曳引機身7的前方設置有油導管5。

風扇驅動電機9與風扇10通過轉軸轉動連接。液壓泵8與滾刷4通過油導管5固定連接。控制開關15與曳引機身7通過螺母固定連接。鋼絲繩索3共設置有三根，且三根鋼絲繩索3均勻安裝在鋼絲繩索槽2上。

本發明中的壓力傳感器14采用彈性敏感構件制成懸臂式位移器，與采用彈性敏感構件制成的儲能彈簧來驅動電觸點，完成從重力變化到電信號的轉換，廣泛應用在中高端智能手機和平板電腦內；本發明中的制動器12雙向推力，電梯制動是通電時產生雙向電磁推力，使剎車機構與電機旋轉部分脫離(即釋放)，斷電時電磁力消失，在外加制動彈簧壓力的作用下，形成失電制動的摩擦式制動器它主要與自動扶梯曳引機上的驅動電機配套成自動扶梯用電磁制動三相異步電動機，廣泛適用于能實現平穩停車和快速起動及在斷電時安全(防險)制動的場合。

本發明的工作原理及使用流程：將曳引機接通電源，當電梯上升或者下降時，由曳引機身7驅動鋼絲繩索槽2發生轉動，從而鋼絲繩索3相對應對的收放，當電梯需要定位到某一層樓時，由信號接收器13接收信號，由制動器12來驅動制動鉗1進行緊急制動，同時，由液壓泵8將外部液壓油箱中的油泵送到滾刷4上去，在滾動過程中，由滾刷4為鋼絲繩索上油，且由凈化器11將曳引機上的油煙和灰塵進行凈化，并由壓力傳感器14對凈化器11的重量進行檢測，以確定壓力傳感器14內部的油煙吸附設備是否需要更換。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
