本實用新型涉及通信領域，特別涉及一種無線呼梯設備及呼梯系統。

背景技術：

隨著社會發展，以人為本的關懷理念被越來越多地運用到科技發展之中，現在電梯的使用頻率不斷提高，電梯安全作為電梯發展中的重大課題，尤其近些年，所有的電氣設備都朝著智能化的方向發展，電梯也不例外。

當前的電梯物聯網系統通過感知層來采集電梯的運行狀況，如當前電梯運行在哪一層、電梯的哪些部件達到更換年限、電梯出現什么故障及故障多長時間內得到處理等功能，這些信息我們都可以在監控平臺上實時監測。雖然電梯物聯網已經出現，但尚沒有給乘客帶來便利。比如，商務辦公樓每到上下班以及中午吃飯的時間，等在樓梯口的乘客會很多，經常出現擁擠的情況。由于辦公樓比較高，上下成員多，各乘客不知道什么時間電梯會來到自己的樓層，因此下班后都去大廳口等電梯，導致許多人都擁擠在電梯口，浪費了乘客的時間，也容易造成事故。

而且，目前，在電梯出現故障時，維保人員必須爬到控制電梯運行的機房通過操作器讀取電梯的參數信息，并根據讀取的數據維修電梯，操作不便。

技術實現要素：

本實用新型的目的在于提供一種無線呼梯設備及呼梯系統，使得乘客可以遠程呼梯，節省乘坐電梯的時間，提高乘坐電梯的效率，有效避免電梯口出現的擁擠現象，提高用戶體驗；而且，維修人員可以通過移動終端讀取電梯信息，便于維修。

為解決上述技術問題，本實用新型的實施方式提供了一種無線呼梯設備，包含：無線通信模塊與協議轉換器；所述無線通信模塊與所述協議轉換器相連，用于將來自移動終端的無線信號發送給所述協議轉換器；所述協議轉換器上設有通信接口；所述通信接口連接至電梯主板，用于將協議轉換后的信號發送至所述電梯主板。

本實用新型的實施方式還提供了一種呼梯系統，包含：移動終端、電梯和上述的無線呼梯設備；所述移動終端與所述無線呼梯設備無線連接；所述無線呼梯設備通過所述通信接口與所述電梯的主板連接。

本實用新型實施方式相對于現有技術而言，提供了一種無線呼叫電梯的設備，該設備具有無線通信模塊和協議轉換器，且無線通信模塊與協議轉換器相連接。通過無線通信模塊可以接收來自移動終端發出的無線呼梯信號，無線通信模塊將所接收到的呼梯信號發送給與之相連接的協議轉換器。協議轉換器接收到無線通信模塊發來的呼梯信號后，將接收到的呼梯信號進行協議轉換，將呼梯信號轉換成電梯能夠識別的信號。由于協議轉換器上設有通信接口，且通信接口連接至電梯主板。協議轉換器再通過設有的通信接口將協議轉換后的信號發送到與通信接口相連接的電梯主板，電梯主板根據接收的信號控制電梯運行，這樣，可以實現用戶遠程呼梯的功能，與讀取電梯信息的功能。本實用新型的實施方式使得乘客可以遠程呼梯，節省乘坐電梯的時間，提高乘坐電梯的效率，有效避免電梯口出現的擁擠現象，提高用戶體驗；而且，維修人員可以通過移動終端讀取電梯信息，便于維修。

另外，協議轉換器上設有至少兩個不同制式的通信接口。在協議轉換器上設置通信接口，用以將協議轉換后的信號發送給電梯主板，在電梯的通信過程中，以異步傳輸標準接口(RS232)協議、控制器局域網絡(CAN)協議和RS485(串行工業現場總線)協議最為常用，但不同的電梯可能會使用不同的通信協議，因此，在協議轉換器上設置至少兩個不同制式的上述通信 接口，可以提高呼梯設備與電梯的兼容性。

另外，無線通信模塊包含通用異步收發傳輸器(UART)接口；所述無線通信模塊通過所述UART接口與所述協議轉換器連接。無線通信模塊收到來自移動終端設備的呼梯信號后，通過設有的異步收發傳輸器(UART)接口將呼梯信號發送給與UART接口相連接的協議轉換器。從而實現了無線通信模塊與協議轉換器之間的信號傳輸。

另外，協議轉換器上還設有以下接口之一或其組合：光耦輸入口、光繼電器輸出口。通過光耦輸入口可采集電梯的特殊信息，通過光繼電器可輸出特殊狀態給電梯主板，這樣，可以進一步完善協議轉換器的功能。

另外，無線呼梯設備還包含USB接口，所述USB接口與所述無線通信模塊連接。通過USB接口的設置，可以實現無線通信模塊的實時更新，進一步完善無線通信模塊的功能。

另外，無線呼梯設備還包含以太網接口，所述以太網接口與所述無線通信模塊連接。在無線通信模塊上設置以太網接口，使得以太網接口可與電梯主板直接通信，并且可外接以太網線作為無線路由器，從而進一步完善了無線通信模塊的功能，提高用戶體驗。

另外，所述的呼梯系統還包含：電纜線；所述電纜線一端與所述無線呼梯設備的通信接口連接；所述電纜線的另一端分叉為公插頭和母插頭，所述母插頭連接到所述電梯的轎廂板的通信接口插座，所述公插頭對接到所述電梯的轎頂板的通信接口插座。通過電纜線將無線呼梯設備、電梯的轎廂板和電梯的轎頂板連接起來。電纜線的公插頭和母插頭分別插入電梯的轎頂板的通信接口插座和轎廂板的通信接口插座，電梯的轎廂板、轎頂板及電梯主板通過一根電纜線連接在一起，其它板子通過電纜線發送信息給電梯主板，再由電梯主板控制電梯的動作。

附圖說明

圖1是根據本實用新型第一實施方式中無線呼梯設備的結構示意圖；

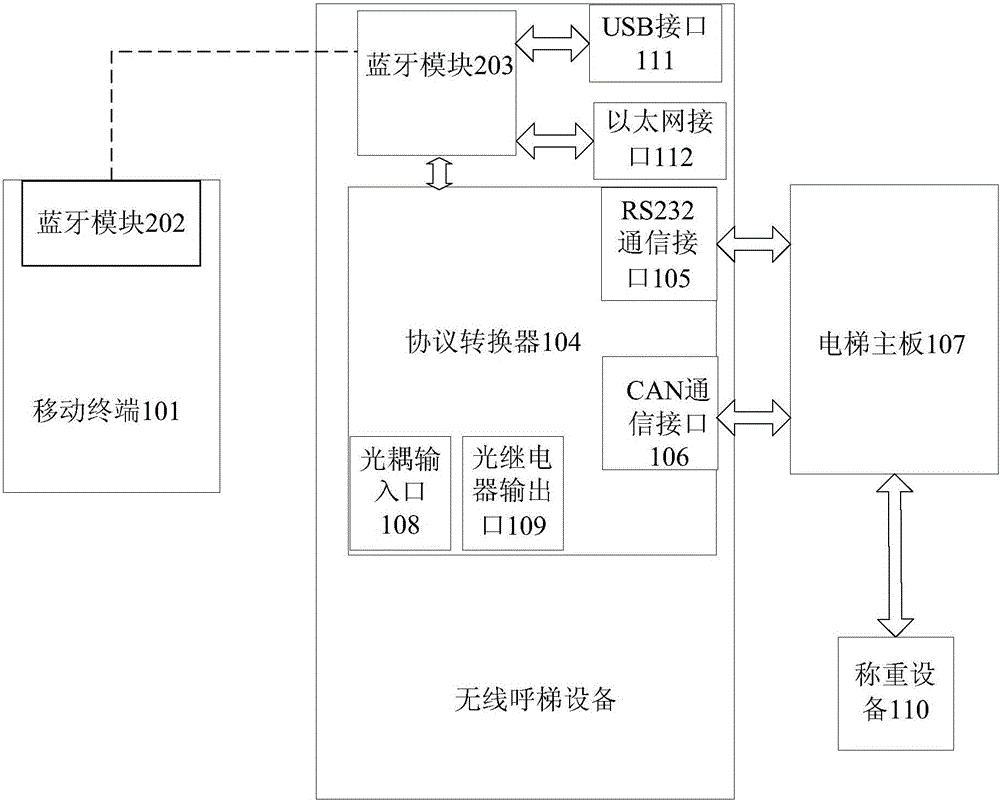

圖2是根據本實用新型第二實施方式的無線呼梯設備的結構示意圖；

圖3是根據本實用新型第三實施方式中呼梯系統的結構示意圖。

具體實施方式

為使本實用新型的目的、技術方案和優點更加清楚，下面將結合附圖對本實用新型的各實施方式進行詳細的闡述。然而，本領域的普通技術人員可以理解，在本實用新型各實施方式中，為了使讀者更好地理解本申請而提出了許多技術細節。但是，即使沒有這些技術細節和基于以下各實施方式的種種變化和修改，也可以實現本申請各權利要求所要求保護的技術方案。

本實用新型的第一實施方式涉及一種無線呼梯設備，具體如圖1所示。該設備具有無線通信模塊和協議轉換器104，且無線通信模塊與協議轉換器104相連接。無線通信模塊接收來自移動終端101發出的無線呼梯信號，并將所接收到的呼梯信號發送給與之相連接的協議轉換器104。協議轉換器104接收到無線通信模塊發來的呼梯信號后，將接收到的呼梯信號進行協議的轉換，將呼梯信號轉換成電梯能夠識別的信號。由于協議轉換器104上設有通信接口，且通信接口連接至電梯主板。協議轉換器104再通過設有的通信接口將協議轉換后的信號發送到與通信接口相連接的電梯主板，電梯主板根據接收的信號控制電梯運行，這樣，可以實現用戶遠程呼梯的功能，與讀取電梯信息的功能。本實用新型的實施方式使得乘客可以遠程呼梯，節省乘坐電梯的時間，提高乘坐電梯的效率，有效避免電梯口出現的擁擠現象，提高用戶體驗；而且，維修人員可以通過移動終端讀取電梯信息，便于維修。

具體地說，在本實施方式中，協議轉換器104包含RS232通信接口105、CAN通信接口106，光耦輸入口108與光繼電器輸出口109；無線呼梯設備還包含USB接口111與以太網接口112。電梯上還設有稱重設備110，該稱 重設備110與電梯主板連接。無線通信模塊可以為WIFI模塊103，移動終端101包含WIFI模塊102。

乘客在移動終端101上，如手機上，打開呼梯應用程序，點擊相應的呼梯按鈕，發送呼梯信號，呼梯信號通過WIFI模塊102傳遞到呼梯設備的WIFI模塊103，WIFI模塊103將接收到的呼梯信號傳遞給協議轉換器104。其中，WIFI模塊103與協議轉換器104的連接通常是通過通用異步收發傳輸器(UART)接口實現的。協議轉換器104接收到呼梯信號，并自動將呼梯信號根據電梯的采用的通信協議轉換成電梯能識別信號，如電梯采用的通信協議可以為RS232或者CAN協議等。如果電梯使用的通信協議為RS232，則協議轉換器104會將WIFI信號轉換成RS232通信信號；如果電梯使用的通信協議是CAN通信協議，則協議轉換器104會將WIFI信號轉換成CAN通信信號。協議轉換器104將協議轉換后的呼梯信號通過相對應的RS232通信接口105或CAN通信接口106發送給電梯主板107，電梯主板107會根據接收的信號作出相應的操作指令。

上述電梯能識別的通信協議通常為RS232通信協議、CAN通信協議和RS485通信協議。因此，在無線呼梯設備中可以安裝有RS232通信接口105與CAN通信接口106，同理，也可以設有RS485通信接口。從而該無線呼梯設備可以適用于具有不同通信協議的電梯，有效提高該無線呼梯設備的兼容性。

另外，在上述協議轉換器104上設有至少兩個通信接口，兩個通信接口可以設置成具有不同通信協議的通信接口，也可以設置成具有相同通信協議的通信接口。如將兩個通信接口都設置成RS232通信接口。

另外，光耦輸入口主要是用于采集電梯的光耦信息，比如，可以采集警鈴按鈕的信息，用來判斷電梯內部是否困人。同樣，光繼電器輸出口用于向電梯主板發送繼電器信息，以實現控制語音安撫設備等功能。

在圖1中，稱重設備110與電梯主板107相連接，用于實時獲取電梯中乘客的重量信息，并估算出電梯中乘客的數目，還將估算結果發送至電梯主板107。乘客可以將查詢信號發送給所述無線呼梯設備，協議轉換器104同樣會將所接收到的查詢信號經過協議轉換后，通過相應的通信接口傳遞給電梯主板107，電梯主板107接受到查詢信號后將該電梯該時刻的乘客人數通過相應的通信接口發送給協議轉換器104，協議轉化器104再將相應的電梯能夠識別的協議轉換成WIFI協議，最后發送給移動終端手機101，以供用戶查看查詢結果。

同理，無線呼梯設備還可以用于查詢電梯當前的運行狀態，如運行到幾層，預計還有幾分鐘到達用戶所在樓層等相關的參數信息，具體實施方式與上述相同，在此不在贅述。綜上所述，乘客在發送呼梯信號前可以先發送查詢信號，看一下電梯當前的運行情況，查看電梯是否滿員，如果沒有滿員則進行呼梯，并可以根據電梯當前所在樓層的信息選擇出門的時間，進一步提高了乘客乘坐電梯的效率。

USB接口111和以太網接口112均與所述無線通信模塊相連接，如圖1所示。在無線呼梯設備上設置USB通信接口，用以更新WIFI模塊103的程序，可以將最新版本的WIFI模塊程序用到呼梯系統中，實現最快速便捷的無線通信。在無線呼梯設備上設置以太網通信接口，可實現與電梯主板的直接通信，或者也可以外接以太網作為無線路由器，進一步提高了用戶體驗。

另一方面，通過該呼梯設備使移動終端和電梯相連接，維保人員可通過手機讀取電梯的所有信息，并在電梯出現故障時可通過手機實現調試電梯的功能。通過該呼梯設備可以大大降低維保人員的勞動強度，使其更方便快捷的實現對電梯的維保。

本實用新型的第二實施方式涉及一種無線呼梯設備。第二實施方式與第 一實施方式大致相同，主要區別之處在于：在第一實施方式中，無線通信模塊為WIFI模塊，本實施方式中，無線通信模塊為藍牙模塊，通過藍牙的方式實現無線信號的傳輸，保證了本實用新型實施方式的多樣性。

本實施方式中，無線通信模塊為藍牙模塊203，移動終端101中包含藍牙模塊202。乘客在辦公室內，可以通過藍牙搜索，與無線呼梯設備相連接，移動終端101與無線呼梯設備通過藍牙202與藍牙模塊203進行無線通信。本實施方式與第一實施方式中的無線呼梯設備相似，在此不在贅述。

另外，上述WIFI通信與藍牙通信都只是無線通信方式的一種，只是為了描述清楚，具體實現時也可以采用其他的無線通信方式來到達遠程呼梯的技術效果，因此，上述內容均在本專利的保護范圍內。

本實用新型第三實施方式涉及一種呼梯系統，該呼梯系統包含：移動終端、電梯和上述的無線呼梯設備。移動終端與無線呼梯設備無線連接；無線呼梯設備通過通信接口與電梯的主板連接。移動終端將呼梯信號發送給與之無線連接的無線呼梯設備，無線呼梯設備通過上述的信號協議轉換等過程之后，將協議轉換后的信號通過呼梯設備上設有的通信接口傳遞給電梯主板，電梯主板接收信號后再對電梯進行實際控制。

具體實施時，如圖3所示，乘客只要在有無線網絡的情況下，就可以在移動終端101上將無線呼梯信號發送給無線呼梯設備301，如在手機頁面上選擇自己所在的樓層，點擊提交即可進行呼梯。當移動終端發出呼梯信號后，無線呼梯設備中的無線通信模塊302會接收呼梯信號，并將呼梯信號傳遞給協議轉換器104，進行相應電梯協議的轉換，如轉換成RS232協議或CAN協議。協議轉換完成后，無線呼梯設備301將轉換后的協議信號發送給電梯主板107，電梯主板107根據接收的信號執行相應指令的操作，從而實現了遠程呼梯。

另外，所述的呼梯系統還包含電纜線；電纜線一端與無線呼梯設備301的通信接口連接；電纜線的另一端分叉為公插頭和母插頭，母插頭連接到電梯的轎廂板的通信接口插座，公插頭對接到電梯的轎頂板的通信接口插座。

電梯的轎廂板、轎頂板、外呼板及電梯主板通過一根電纜線(CAN總線、RS232總線或RS485總線)連接在一起，其它板子通過電纜線發送信息給電梯主板，再由電梯主板控制電梯的動作。因此，呼梯系統將無線信號轉換為CAN、RS232或RS485信號直接和電梯系統連接，將信息直接發給主板。其中，呼梯系統的信息不經過轎頂板或轎廂板。

本領域的普通技術人員可以理解，上述各實施方式是實現本實用新型的具體實施例，而在實際應用中，可以在形式上和細節上對其作各種改變，而不偏離本實用新型的精神和范圍。
