本實用新型涉及一種人力叉車，尤其是一種人力叉車。

背景技術：

目前現有技術，動力叉車體積大，不適宜在空間狹小、體積小的物品或包裝箱的搬運。

技術實現要素：

本實用新型的目的是：提供一種人力叉車，它可以在狹小空間內搬運物品或包裝箱，無需動力，使用方便。

本實用新型是這樣實現的：一種人力叉車，它包括扶手、扶手架、橫板、叉板、定軸和腳輪，扶手設置在扶手架的頂部兩側，扶手架的下端與叉板連接，橫板與扶手架和叉板相鄰的部位固定連接并與叉板固定連接；

定軸與扶手架固定連接，腳輪和定軸的兩端樞接。

所述的一種人力叉車，其特殊之處在于：所述橫板與扶手架平行設置。

所述的一種人力叉車，其特殊之處在于：所述扶手架的前表面和叉板上表面之間有一鈍角。

所述的一種人力叉車，其特殊之處在于：所述扶手架包括二個直斜管和至少二個橫管，橫管的兩端分別與直斜管固定連接，直斜管的下端與所述叉板固定連接；所述扶手設置直斜管的上端。

所述的一種人力叉車，其特殊之處在于：所述扶手和所述扶手架的直斜管一體成型制成。

所述的一種人力叉車，其特殊之處在于：所述叉板有二個。

本實用新型一種人力叉車，由于采用這樣的結構，使用時，將叉板插入包裝箱底部，叉板托住包裝箱，然后轉動一定角度，橫板支撐包裝箱，即可行走移動；到達目的地后，將叉板從包裝箱底部抽出即可，使用方便。

附圖說明

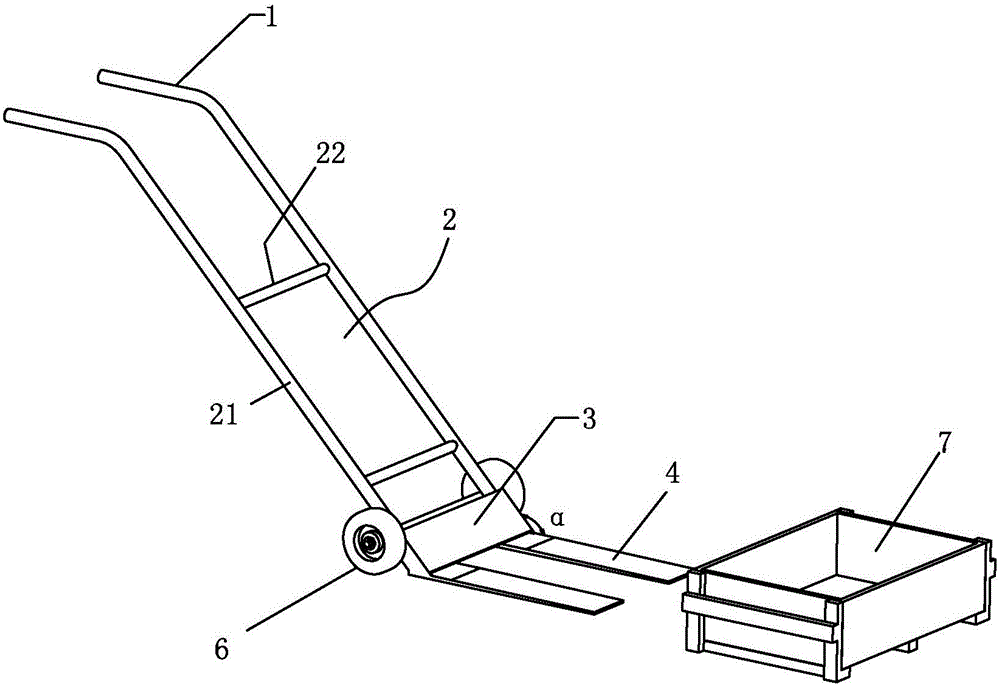

圖1是本實用新型的立體圖之一。

圖2是本實用新型的立體圖之二。

具體實施方式

下面結合附圖對本實用新型作進一步描述。

如圖1、圖2所示，一種人力叉車，它包括扶手1、扶手架2、橫板3、叉板4、定軸5和腳輪6，扶手1設置在扶手架2的頂部兩側，扶手架2的下端與叉板4連接，橫板3與扶手架2和叉板4相鄰的部位固定連接、并用下端與叉板4固定連接；

定軸5與扶手架2固定連接，腳輪6和定軸5的兩端樞接。

所述橫板3與扶手架2平行設置。

所述扶手架2的前表面和叉板4上表面之間有一鈍角α。扶手架與其后部的水平面有銳角夾角。

所述扶手架2包括二個直斜管21和二個橫管22，橫管22的兩端分別與直斜管21固定連接，直斜管21的下端與所述叉板4固定連接；所述扶手1設置直斜管21的上端；直斜管21是指直管傾斜設置；

所述扶手1和所述扶手架2的直斜管21一體成型制成。也可以說是扶手1由直斜管21折彎制成。

所述叉板4有二個，叉板4與直斜管21的下端和橫板3的下端固定連接。

本實用新型在使用時，如圖1所示的箭頭方向，將叉板4向前移動，插入包裝箱7底部與地面之間的間隙內；然后以腳輪6為支點，順時針轉動扶手架，包裝箱7與橫板3貼合，即可行走移動。到達目的地后，將叉板4抽出取可。

以上所述的僅是本實用新型的優先實施方式。應當指出的是，對于本領域的普通技術人員來說，在不脫離本實用新型原理的情況下，還可以作出若干改進和變型，這也視為本實用新型的保護范圍。
