本實用新型涉及鍛造設備技術領域，具體涉及一種電爐送料機。

背景技術：

目前用來加熱鍛造圓鋼螺紋鋼的電爐主要采用人工送料，電爐周邊環境溫度高，人工送料不安全，送料人員勞動強度大，容易出現疲勞造成安全事故，而且人工送料量不穩定。

技術實現要素：

本實用新型提供了一種電爐送料機，以解決現有技術存在的電爐人工送料不安全、勞動強度大和送料量不穩定的問題。

本實用新型解決其技術問題所采用的技術方案是：

一種電爐送料機，包括箱體、鏈板式輸送帶、電機和電腦控制線路板，電腦控制線路板置于箱體內部，箱體上部設置由斜板、底板和階梯式上料板組成的鍛件放置空間，箱體后部固定一個上料氣缸，上料氣缸的活塞桿與階梯式上料板相連，鏈板式輸送帶安裝在箱體頂部的架體上，電機設置在鏈板式輸送帶一端，在鏈板式輸送帶后側安裝兩個接近開關，鏈板式輸送帶前側架體上設置回料槽，回料槽槽口位于箱體上方，鏈板式輸送帶末端架體上安裝推料氣缸、頂料氣缸和兩個可調壓料板。

上述階梯式上料板后部設置紅外感應器。

上述箱體前部設置箱門，箱體底部設置可調地腳螺栓，箱體一側設置總開關。

上述箱體頂部的架體上設置報警器。

本實用新型裝置的工作原理是啟動上料氣缸，上料氣缸的活塞桿帶動階梯式上料板上升將部分置于箱體上部的鍛件提升滾入鏈板式輸送帶上，電腦控制線路板通過紅外感應器對上料氣缸的提升進行控制，電機帶動鏈板式輸送帶向前輸送，推料氣缸通過活塞桿將鏈板式輸送帶末端上的鍛件送至電爐中，當兩個接近開關同時感應到鍛件時，頂料氣缸的氣缸桿帶動可調壓料板向后推料，將疊壓的鍛件通過回料槽送回箱體中，防止鍛件堵塞在鏈板式輸送帶上。

本實用新型提供了一種電爐送料機，適用于各種型號圓鋼螺紋鋼鍛件向高頻電爐送料，代替了現有的人工送料，降低了勞動強度，具有設計合理、使用方便和安全高效的優點。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

圖1是本實用新型的結構示意圖；

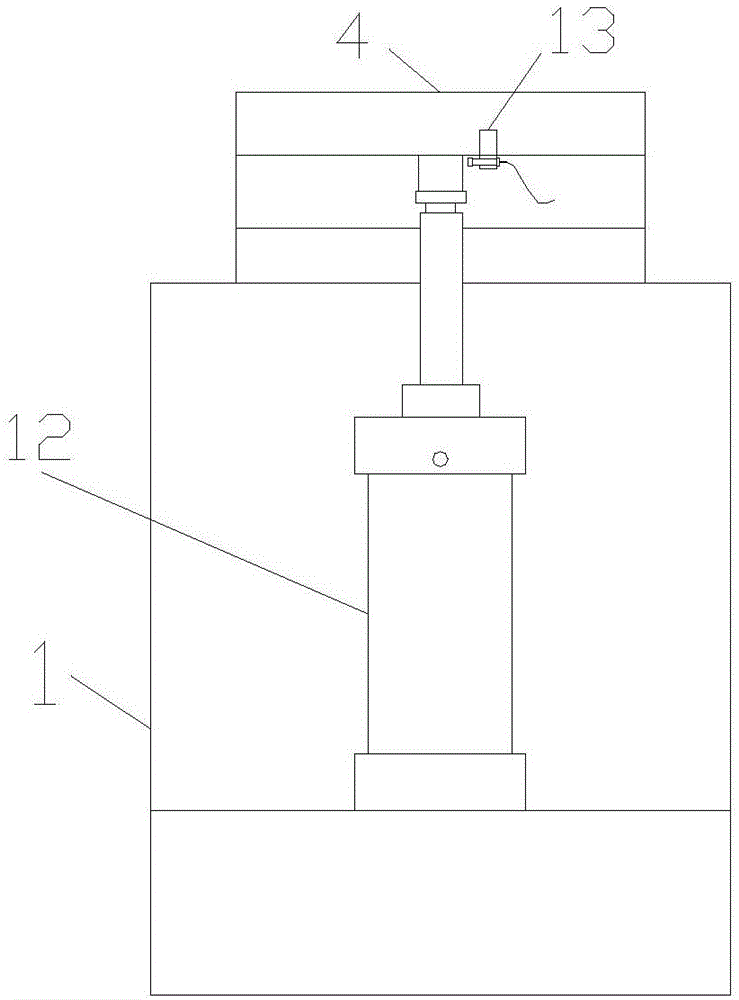

圖2是本實用新型箱體的后視示意圖；

圖3是本實用新型箱體的俯視示意圖；

圖4是本實用新型階梯式上料板的結構示意圖。

圖中1箱體、2斜板、3底板、4階梯式上料板、5鏈板式輸送帶、6推料氣缸、7接近開關、8回料槽、9頂料氣缸、10電腦控制線路板、11可調壓料板、12上料氣缸、13紅外感應器、14電機、15可調地腳螺栓、16箱門、17報警器、18總開關。

具體實施方式

如圖1、圖2、圖3和圖4所示，一種電爐送料機，包括箱體1、鏈板式輸送帶5、電機14和電腦控制線路板10，電腦控制線路板10置于箱體1內部，箱體頂部的架體上設置報警器17，箱體1上部設置由斜板2、底板3和階梯式上料板4組成的鍛件放置空間，箱體1后部固定一個上料氣缸12，上料氣缸12的活塞桿與階梯式上料板4相連，鏈板式輸送帶5安裝在箱體1頂部的架體上，鏈板式輸送帶5后側安裝兩個接近開關7，鏈板式輸送帶5前側架體上設置回料槽8，回料槽8槽口位于箱體1上方，鏈板式輸送帶5末端架體上安裝推料氣缸6、頂料氣缸9和兩個可調壓料板11，階梯式上料板4后部設置紅外感應器13，箱體1前部設置箱門16，箱體1底部設置可調地腳螺栓15，箱體一側設置總開關18。

本實用新型裝置的工作原理是啟動上料氣缸，上料氣缸的活塞桿帶動階梯式上料板上升將部分置于箱體上部的鍛件提升滾入鏈板式輸送帶上，電腦控制線路板通過紅外感應器對上料氣缸的提升進行控制，電機帶動鏈板式輸送帶向前輸送，推料氣缸通過活塞桿將鏈板式輸送帶末端上的鍛件送至電爐中，當兩個接近開關同時感應到鍛件時，頂料氣缸的氣缸桿帶動可調壓料板向后推料，將疊壓的鍛件通過回料槽送回箱體中，防止鍛件堵塞在鏈板式輸送帶上。
