本實用新型涉及復合包裝材料，尤其涉及用于液體飲料包裝的復合包裝材料、由該包裝材料切割而成的片材組，以及由該包裝材料或片材組制造的密封包裝。

背景技術：

液體食品，如牛奶和酸奶，以及半液體食品，如果汁，通常在小容積消費包裝容器中銷售。該包裝容器用來在傳輸和處理過程中貫穿價值鏈而保護食品。

這種包裝容器由包裝材料的連續卷形成，該材料卷可被切開以形成坯料，或者被縱向地密封以形成包裝材料的管，然后在灌裝內容物的同時密封成形，最終在折疊工位折疊成最終的包裝的形狀。

對于液體或者半液體食品，目前的包裝容器是由紙基復合包裝材料制成的，該包裝材料具有紙纖維芯并且該芯被一層或多層阻擋材料圍繞，如聚合物涂層和/或金屬膜，從而得到復合包裝材料。該阻擋材料用來保護芯材料不與容納的產品接觸并且還保護產品不受圍繞包裝容器的氣體和濕氣的影響。

近些年來，針對一些涉及人體健康的重要商品，例如食品、醫藥、嬰幼兒奶粉等，國家提出了明確的質量體系管理要求與溯源信息系統建設要求。在產品上設置相關的標簽部件，包括條形碼、二維碼或數字碼等等作為防偽溯源的標識，尤其二維碼技術的發展使得許多商戶和商品都具有自己的二維碼標識，通過手持設備來進行二維碼掃描可極大的方便商品防偽溯源。

現有的包裝上通常會設置二維碼，需要消費者利用手機進行掃描，來達到參與活動、商品真偽驗證、產品追溯等目的。但是，通常二維碼設置比較簡單，在產品被出售前，可能會出現被盜掃的情況。

技術實現要素：

為防止產品包裝上標簽部件在產品出售前被盜驗的情況，本實用新型提出了一種復合包裝材料、片材組以及由其制造的密封包裝。

根據本實用新型的復合包裝材料具有多個用于形成單個包裝的單元，單個包裝包括折疊邊角，包裝材料包括防水層、印刷層和基層，每個單元設有標簽部件，兩兩單元的標簽部件互不相同，其特征在于，每個標簽部件的至少一部分在形成單個包裝時被單個包裝的折疊邊角遮蓋隱藏。

可選地，每個標簽部件的全部在形成單個包裝時被單個包裝的折疊邊角遮蓋隱藏。

可選地，標簽部件位于印刷層表面，防水層位于印刷層的上方，基層位于印刷層的下方。或者，標簽部件位于防水層表面，防水層位于印刷層的上方，基層位于印刷層的下方。

可選地，每個單元在形成單個包裝時折疊邊角被粘膠點粘接在單個包裝上，標簽部件避開粘膠點。

可選地，標簽部件包括數字碼或條形碼或二維碼。或者，標簽部件包括磁條或磁性標記。或者，標簽部件包括RFID標簽。

根據本實用新型的片材組包括如前所述的復合包裝材料，其特征在于，片材組由復合包裝材料具有的用于形成單個包裝的單元組成。

根據本實用新型的密封包裝由如前所述的復合包裝材料或由如前所述的片材組組成。

本實用新型提出的復合包裝材料、片材組以及由其制造的密封包裝能夠使得每件產品唯一對應的標簽部件設置于產品包裝的隱藏位置，在產品包裝不被破壞的情況下，標簽部件無法被識讀，這樣可以有效防止產品在出售前，出現標簽部件被盜驗失效等情況的發生。

附圖說明

此處所說明的附圖用來提供對本實用新型的進一步理解，構成本申請的一部分，并不構成對本實用新型的限定。在附圖中：

圖1所示為本實用新型一實施例的復合包裝材料的立體圖。

圖2所示為本實用新型一實施例的復合包裝材料的立體圖。

圖3所示為本實用新型一實施例的復合包裝材料的橫截面示意圖。

圖4所示為本實用新型一實施例的標簽部件位于成形包裝頂部折角內側時片材組的示意圖。

圖5所示為本實用新型一實施例的標簽部件位于成形包裝頂部折邊內側時片材組的示意圖。

圖6所示為本實用新型一實施例的標簽部件位于成形包裝底部折邊內側時片材組的示意圖。

圖7所示為本實用新型一實施例的標簽部件位于成形包裝底部折邊內側時片材組的示意圖。

圖8所示為本實用新型一實施例的標簽部件位于成形包裝底部折角內側時片材組的示意圖。

圖9所示為本實用新型一實施例的成形包裝頂部的示意圖。

圖10所示為本實用新型一實施例的成形包裝底部的示意圖。

具體實施方式

以下配合圖示及本實用新型的較佳實施例，進一步闡述本實用新型為達成預定實用新型目的所采取的技術手段。

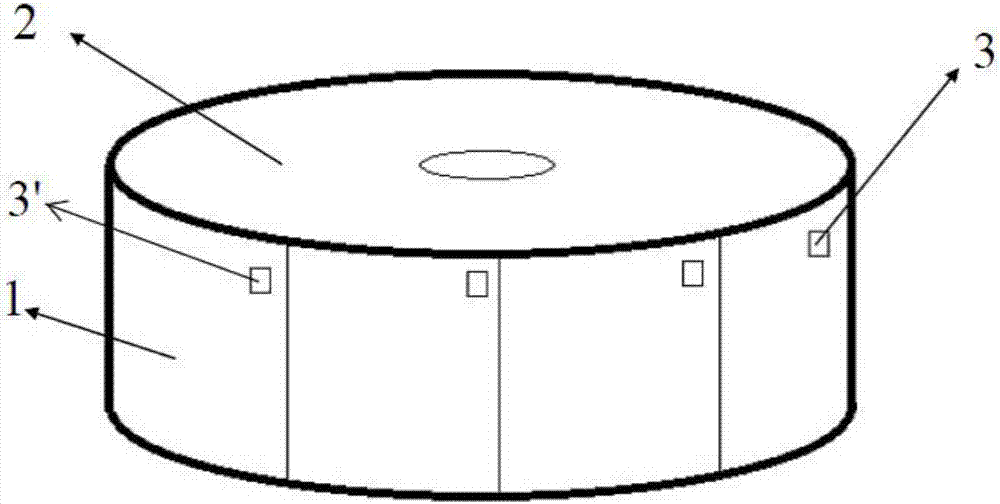

圖1所示為本實用新型一實施例的復合包裝材料的立體圖。復合包裝材料2具有多個用于形成單個包裝的單元1。每個單元設有標簽部件，且兩兩單元的標簽部件互不相同。例如圖1中所示的標簽部件3、3’位于不同的單元內，且標簽部件3和標簽部件3’互不相同。另外，本實用新型中涉及的復合包裝材料的層結構描述中由上至下的相對位置描述對應于復合包裝材料用于產品包裝時由外至內的相對位置描述。

其中，標簽部件可以為條形碼、二維碼或者數字碼的其中一個，但不局限于此。標簽部件還可以是磁條或磁性標記，或者是RFID標簽，等等。標簽部件通過噴涂、壓印或粘貼形成于印刷層表面，并且防水層位于印刷層的上方，基層位于印刷層的下方。可替換地，標簽部件通過噴涂、壓印或粘貼形成于防水層表面，并且防水層位于印刷層的上方，基層位于印刷層的下方。

圖2所示為本實用新型另一實施例的復合包裝材料的立體圖。圖2所示復合包裝材料可以是獨立制造而成，也可以是由圖1所示復合包裝材料分切而成。

圖3所示為本實用新型一實施例的復合包裝材料的橫截面示意圖。復合包裝材料2包括防水層11、印刷層12和基層13。如圖所示，復合包裝材料2還可以包括阻氣層14和密封劑層15，阻氣層14和密封劑層15依次設置于基層11的下方。在基層11與阻氣層14之間還可以設置第一粘結層16，阻氣層14和密封劑層15之間還可以設置第二粘結層17。

圖3所示的復合包裝材料2用于產品包裝時，由外至內的層結構依次為：防水層11/印刷層12/基層13/第一粘結層16/阻氣層14/第二粘結層17/密封劑層15。當然，本實用新型的復合包裝材料2的層結構不局限于圖3所示的結構，包括：防水層/印刷層/基層/阻氣層/密封劑層；或，防水層/印刷層/基層/第一粘結層/阻氣層/密封劑層；或，防水層/印刷層/基層/阻氣層/第二粘結層/密封劑層；或，防水層/印刷層/基層/第一粘結層/阻氣層/第二粘結層/密封劑層。

根據需要，本實用新型還提供了一種片材組，依據前述復合包裝材料2具有的用于形成單個包裝的單元1切割形成，如圖4-圖8所示。圖中的線條表示包裝成形時的折疊線和印刷區邊界線。

并且，本實用新型還提供了一種密封包裝，由上述復合包裝材料或者片材組經折疊密封制得，如圖9和圖10所示。包裝上方兩側各有一個折疊角32，在包裝底部有兩個折疊角42，在包裝的上部和底部各有一個折疊邊31、41。本實用新型所述折疊邊角可以是包裝上的四個折疊角之一、或兩個折疊邊之一。成形時折疊角與包裝體之間通常有粘膠點將其粘接在一起，而折疊邊與包裝體之間往往不需要粘膠點。由于折疊邊角掀開時可能會損壞粘膠點處的防水層或印刷層乃至標簽部件，所以標簽部件的位置盡量避開粘膠點。

結合圖4-圖10可以看出，每個標簽部件的至少一部分在形成單個包裝時被單個包裝的折疊邊角遮蓋隱藏。優選地每個標簽部件整個全部被遮蓋隱藏。

圖4所示為本實用新型一實施例的標簽部件位于成形包裝頂部折角內側時片材組的示意圖。圖9所示為本實用新型一實施例的成形包裝頂部的示意圖。圖4中所示二維碼在圖9中示出的成形包裝中被標號為32的頂部折角所遮擋。

圖5所示為本實用新型一實施例的標簽部件位于成形包裝頂部折邊內側時片材組的示意圖。圖5中所示二維碼在圖9中示出的成形包裝中被標號為31的頂部折邊所遮擋。

圖6所示為本實用新型一實施例的標簽部件位于成形包裝底部折邊內側時片材組的示意圖。圖10所示為本實用新型一實施例的成形包裝底部的示意圖。圖6中所示二維碼在圖10中示出的成形包裝中被標號為41的底部折邊所遮擋。

圖7所示為本實用新型一實施例的標簽部件位于成形包裝底部折邊內側時片材組的示意圖。圖7中所示二維碼在圖10中示出的成形包裝中也被標號為41的底部折邊所遮擋。

圖8所示為本實用新型一實施例的標簽部件位于成形包裝底部折角內側時片材組的示意圖。圖8中所示二維碼在圖10中示出的成形包裝中被標號為42的底部折角所遮擋。

在一具體實施例中，產品包裝可以是一種牛奶飲品的包裝，當產品擺在貨架上時，包裝上的二維碼并不能被直接識別，如果有人掀開折疊邊角來掃描二維碼，則會損壞包裝，影響產品的銷售。通過上述方式，可以有效防止產品在出售前，出現二維碼被盜掃失效等情況的發生。購買了該產品的用戶可以在購買牛奶后，將折疊邊角掀開，通過智能終端進行二維碼的掃描，以接入網絡參與產品商通過二維碼鏈接發布的積分活動、兌獎活動、抽獎活動或進行商品真偽驗證、物流查詢追溯等。

當然，本實用新型中的標簽部件不局限于二維碼，本實用新型同樣適用于帶有條形碼的復合包裝材料或者帶有數字碼的復合包裝材料，或者以磁條或磁性標記作為標簽部件的復合包裝材料，或者以RFID標簽作為標簽部件的復合包裝材料，等等。

本實用新型特別適用于液體飲料的包裝，但是本實用新型不限于此，本實用新型同時也適用于其他紙基包裝的產品，例如食品、醫藥方面的產品。

以上所述的具體實施例，對本實用新型的目的、技術方案和有益效果進行了進一步詳細說明，所應理解的是，以上所述僅為本實用新型的具體實施例而已，并不用于限定本實用新型的保護范圍，凡在本實用新型的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
