本實用新型屬于黏煤摻燒給料裝置領域，具體涉及一種黏煤摻燒雙向給料裝置。

背景技術：

結合我國能源戰略計劃和能源供給的現狀，電力用煤多添加黏煤及其他低熱值原煤供給鍋爐。由于黏煤具有易粘結的物理特性，在供煤運行過程中，原煤易粘附在煤倉內壁，原煤易自身或與周邊原煤結塊。現有的給料裝置基本上采用煤倉煤斗送料，煤流在重力作用下容易造成堆壓、匯流，致使煤層密實，從而在輸送過程頻繁發生蓬煤、堵煤現象，造成發電機組運行不穩定，影響機組的正常出煤和經濟運行。

同時，現有的給料裝置大多采用閥門（例如閘板閥）來控制儲料與下料，閥門使用頻率高，磨損快且容易堵塞，增加了經濟成本。

技術實現要素：

本實用新型的目的是提供一種堵料幾率低的黏煤摻燒雙向給料裝置。

基于上述目的，本實用新型采用如下技術方案：

黏煤摻燒雙向給料裝置，包括煤倉，沿煤倉底板軸線對稱（也可以說是沿底板中心對稱）設有兩個下料口，每個下料口下部均連接有落煤管，兩個落煤管的底端相連通；兩個下料口上方設有分流板，分流板兩端固定在煤倉的側壁上；煤倉內設有旋轉切割體，旋轉切割體包括基體和沿基體中心對稱設置的三個切刀，煤倉底板中心下方設有動力系統，動力系統連接在基體中心。

所述分流板為倒“V”型，分流板的脊線位于兩個下料口中心連接線上方。

為了刮掉煤倉側壁上粘附的原煤，切刀的自由端設有豎直向上的煤倉側壁刮板，分流板兩端下部設有與煤倉側壁刮板配合使用的凹槽。

煤倉的側壁上設有檢修口，檢修口位于煤倉的側壁與分流板連接處，檢修口外設有檢修門。

所述落煤管包括設于下料口下方的直管段和連接在直管段下方的斜管段，兩個落煤管的斜管段下端相連通。

所述落煤管上設有位置傳感器，位置傳感器的輸出端連接在動力系統上。

煤倉外設有立柱，所述立柱頂端通過連接件連接在煤倉側壁上；立柱中部設有托架，托架設于煤倉底板下方，所述托架包括兩個相對而設的側板，側板靠近煤倉中心的一端上部設有橫板，煤倉底板放置在橫板上。

相鄰立柱之間設有橫撐，橫撐端部設有連接板，連接板與立柱的側面相平行，相鄰連接板之間通過緊固件連接。

煤倉側壁和底板采用NM400耐磨材料制成，煤倉側壁和底板之間采用法蘭連接。旋轉切割體的切刀采用40Cr高耐磨材料制成，提高切刀的耐磨型。

與現有技術相比，本實用新型具有以下優點：

1、本實用新型下料口上方設有分流板，煤流被分流板分流后進入煤倉，不會直接進入下料口，避免了煤流在重力作用下造成堆壓、匯流、密實；旋轉切割體的三個切刀為非平衡式布局，一刀推料入口時，另外兩刀切割匯料準備，煤倉內的物料被旋轉切割體交替推入落煤管，原物料空間在重力作用下被上部物料補充，從而實現物料“先來先走”，配合聯動控制，始終保持給料裝置通道流暢，物料“隨來隨走”，定量防堵。

2、所述落煤管上設有位置傳感器，位置傳感器的輸出端連接在動力系統上，實現聯動控制，保證落煤管中原煤料位與下料口高度差，落料時原煤沖刷落煤管管壁，防止原煤在落煤管壁上再次粘附；動力系統與落煤管上的位置傳感器實現聯動延時控制，代替原有的下料錐斗和閘板門，通過控制旋轉切割體的轉動實現物料的通斷，降低了堵料幾率，節約資金，并減少了安裝空間。

3、分流板設置為倒“V”型，分流板的脊線位于兩個下料口中心連接線上方，可以有效實現分流和阻斷作用，防止原煤直接進入下料口，同時可減少分流板所占的空間。

4、落煤管包括直管段和斜管段，兩個落煤管的斜管段下端相連通，既可以實現交替下料，又可以防止下料口落下的原煤直接沖壓落煤管內儲存的原煤，防止原煤被沖壓密實。

5、本實用新型結構簡單，電氣部分全部置于主體外圍，打開檢修門，通過分流板下的通道即可檢修更換切刀，方便快捷。

附圖說明

圖1是本實用新型的立體圖；

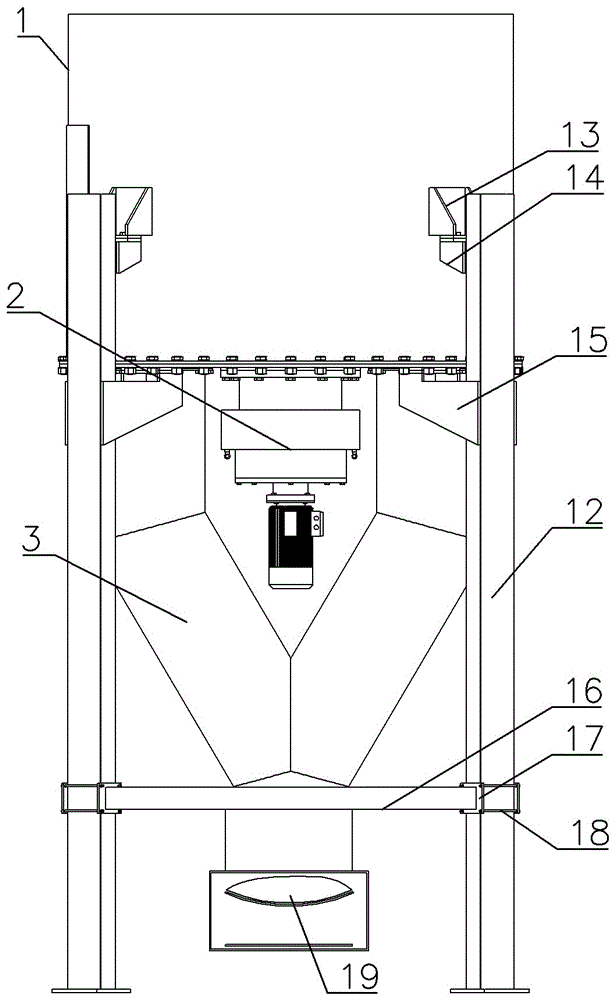

圖2是本實用新型的主視圖；

圖3是本實用新型的左視圖；

圖4是本實用新型的俯視圖；

圖5是旋轉切割體的立體圖。

具體實施方式

下面結合附圖對本實用新型進行詳細說明。

黏煤摻燒雙向給料裝置，其結構如圖1~4所示，包括煤倉1、旋轉切割體、動力系統2和落煤管3。

煤倉1包括采用NM400耐磨材料制成的側壁和底板，煤倉1的側壁和底板之間采用法蘭連接。沿煤倉1的底板軸線對稱設有兩個下料口4，每個下料口4下部均連接有落煤管3，所述落煤管3包括設于下料口4下方的直管段和連接在直管段下方的斜管段，兩個落煤管3的斜管段下端相連通，落煤管3既可以實現交替下料，又可以防止下料口4落下的原煤直接沖壓落煤管3內儲存的原煤，防止原煤被沖壓密實，從落煤管3出口落下的原煤被給煤機19輸送至鍋爐等需煤裝置。

兩個下料口4上方設有倒“V”型分流板5，分流板5兩端固定在煤倉1的側壁上，分流板5的脊線位于兩個下料口4中心連接線上方，分流板5可以有效實現分流和阻斷作用，防止原煤直接進入下料口4，同時可減少分流板5所占的空間。煤倉1的側壁上設有檢修口，檢修口位于煤倉1的側壁與分流板5連接處，檢修口外設有檢修門6。

煤倉1內設有旋轉切割體，其結構如圖5所示，旋轉切割體包括基體7和沿基體7中心對稱設置的三個40Cr高耐磨材料制成的切刀，切刀包括彎曲的徑向刮板8，徑向刮板8后側設有上下兩塊支撐板，上支撐板9從基體7圓周處延伸向徑向刮板8的三分之二至四分之三處，在保證刮板具有足夠強度的前提下可以減少切刀質量，減少用料和能量損耗，下支撐板10從基體7圓周處延伸向徑向刮板8的末端，為了刮掉煤倉1側壁上粘附的原煤，刮板8的末端可以設置豎直向上的煤倉1側壁刮板，如果原煤的粘性較小，煤倉1側壁上不粘結原煤，也可不設煤倉側壁刮板，分流板5兩端下部設有與煤倉側壁刮板配合使用的凹槽11。煤倉1底板中心下方設有動力系統2，動力系統2連接在基體7中心；落煤管3上設有位置傳感器，位置傳感器的輸出端連接在動力系統2上。

上述黏煤摻燒雙向給料裝置可以直接吊裝或者安裝在相應的承重平臺上，也可在煤倉1外設置立柱12，煤倉側壁上設有固定片13，立柱頂端通過連接件14連接在固定片上；立柱12中部設有托架15，托架15設于煤倉1底板下方，所述托架15包括兩個相對而設的側板，側板靠近煤倉中心的一端上部設有橫板，煤倉1底板放置在橫板上。相鄰立柱12之間設有橫撐16，橫撐16端部設有連接板17，連接板17與立柱12的側面相平行，相鄰連接板17之間通過螺栓18連接，橫撐16在連接板17和螺栓18的作用下被固定在立柱12上。

本實用新型下料口上方設有分流板5，煤流被分流板5分流后進入煤倉1，不會直接進入下料口4，避免了煤流在重力作用下造成堆壓、匯流、密實；旋轉切割體的三個切刀為非平衡式布局，一刀推料入口時，另外兩刀切割匯料準備，煤倉1內的物料被旋轉切割體交替推入落煤管3，原物料空間在重力作用下被上部物料補充，從而實現物料“先來先走”，配合聯動控制，始終保持給料裝置通道流暢，物料“隨來隨走”，定量防堵。

落煤管3上位置傳感器與動力系統2實現聯動控制，保證落煤管3中原煤料位與下料口高度差，落料時原煤沖刷落煤管3管壁，防止原煤在落煤管3壁上再次粘附；動力系統2與落煤管上的位置傳感器實現聯動延時控制，代替原有的下料錐斗和閘板門，通過控制旋轉切割體的轉動實現物料的通斷，降低了堵料幾率，節約資金，并減少了安裝空間。
