本實用新型涉及一種機械設備，尤其是一種攪拌輸送機。

背景技術：

在日常生產中，許多產品都需要攪拌和輸送，這樣才能更好地進行生產，傳統的裝置要么單純的只有攪拌要么只有輸送功能，這樣的裝置自動化程度不高，攪拌和輸送是分開的，效率明顯有所降低，不利于企業快速的發展生產，一般攪拌裝置結構復雜，攪拌不均勻，攪拌力量不足，輸送裝置輸送效率低下，輸送不夠穩定。

技術實現要素：

本實用新型所要解決的技術問題在于提供一種便利實用的攪拌輸送機。

為解決上述現有的技術問題，本實用新型采用如下方案：一種攪拌輸送機，包括電機、電機輪、從動輪、輸送輪、攪拌輪、底倉，所述電機與電機輪相連接，電機輪通過皮帶與從動輪相連接，從動輪上設有轉軸，轉軸上設有輸送輪，輸送輪后設有連軸塊，連軸塊后設有輸送裝置，底倉外設有輸送筒，輸送輪通過皮帶與攪拌輪相連接，攪拌輪上設有攪拌裝置，攪拌裝置放置于底倉內，底倉上設有進料倉，底倉底下設有支撐架。

作為優選，所述攪拌裝置設有若干攪拌桿。

作為優選，所述輸送裝置上設有螺旋片。

作為優選， 所述從動輪和輸送輪上均設有調節螺母。

有益效果：

本實用新型采用了上述技術方案提供一種攪拌輸送機上的輸送裝置，彌補了現有技術的不足，設計合理，自動化程度高，具有許多可調結構，操作方便，攪拌與運輸一起運作，提高輸送效率，加速企業生產。

附圖說明

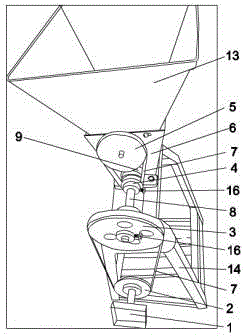

圖1為本實用新型的結構示意圖。

圖2為本實用新型的背部結構示意圖。

圖3為本實用新型進料倉內結構示意圖。

具體實施方式

如圖1、2、3所示，一種攪拌輸送機，包括電機1、電機輪2、從動輪3、輸送輪4、攪拌輪5、底倉6，所述電機1與電機輪2相連接，電機輪2通過皮帶7與從動輪3相連接，從動輪3上設有轉軸8，轉軸8上設有輸送輪4，輸送輪4后設有連軸塊9，連軸塊9后設有輸送裝置10，底倉6外設有輸送筒11，輸送輪4通過皮帶7與攪拌輪5相連接，攪拌輪5上設有攪拌裝置12，攪拌裝置12放置于底倉6內，底倉6上設有進料倉13，底倉6底下設有支撐架14。所述攪拌裝置12設有若干攪拌桿15，輸送裝置10上設有螺旋片16，從動輪3和輸送輪4上均設有調節螺母17。

實際工作時，啟動電機1，電機1與電機輪2相連接，電機1帶動電機輪2轉動，電機輪2通過皮帶7帶動從動輪3轉動，從動輪3帶動轉軸8轉動，可以調節從動輪3上的調節螺母16來將轉軸8牢牢地固定在從動輪3上，使得更有利于從動輪3帶動轉軸8旋轉，轉軸8帶動輸送輪4旋轉，可以調節輸送輪4上的調節螺母16來將轉軸8牢牢地固定在輸送輪4上，輸送輪4通過皮帶7帶動攪拌輪5旋轉，攪拌輪5上設有攪拌裝置12，攪拌輪5帶動攪拌裝置12旋轉，攪拌裝置12設有若干攪拌桿15，攪拌桿15除了可以將貨物進行攪拌，在旋轉過程中還有利于將貨物往下輸送，輸送輪4后設有連軸塊9，連軸塊9可以保證轉軸8平穩的旋轉，轉軸8帶動輸送裝置10上的螺旋片16旋轉，隨著螺旋片16的旋轉，貨物就從底倉6經過輸送筒11輸送出去。

本實用新型所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，但并不會偏離本實用新型的精神或者超越所附權利要求書所定義的范圍。
