本實用新型涉及一種鈣粉生產設備，尤其涉及一種鈣粉輸送存放灌包系統。

背景技術：

現有的粉末物料輸送裝置一般不具備過濾功能，較大顆粒的粉末物料容易參雜進去，影響產品質量。

而且目前很多灌包裝置都需要工人在下面撐袋，如果需要灌包噸位級的包裝袋，包裝袋袋口也會比較大，如果是工人撐袋，那就需要2名以上工人才能撐起，提高人工成本；而且灌包時間就會比較長，工人長時間撐著袋子，不僅勞動強度大，而且還更容易吸入粉塵，影響工人身體健康。

技術實現要素：

本實用新型為了解決上述現有技術中存在的缺陷和不足，提供了一種能在輸送過程中將較大顆粒的粉末物料過濾掉，提高產品質量，而且灌包裝置結構簡單牢固，操作安全可靠，同時可以節省人工成本，降低工人勞動強度，而且可以靈活控制下料管出料打開或者關閉的鈣粉輸送存放灌包系統。

本實用新型的技術方案：一種鈣粉輸送存放灌包系統，包括依次連接的絞龍、提升過濾裝置、儲料倉和灌包裝置，所述灌包裝置包括連接在儲料倉底部的下料管和設置在下料管底部的出料口，所述下料管上設有一包裝袋撐袋結構，所述包裝袋撐袋結構包括兩根支撐桿、固定在兩根支撐桿之間的兩根第一緊固桿和固定在兩根第一緊固桿之間的兩根第二緊固桿以及設置在兩根支撐桿端部的四根撐袋繩，所述下料管固定在兩根第一緊固桿和兩根第二緊固桿之間，所述出料口處設有流量控制結構，所述流量控制結構包括上箍圈、下箍圈、設置在上箍圈與下箍圈之間的閥板、控制閥板開閉的手柄以及連接上箍圈和下箍圈的若干緊固螺栓，所述提升過濾裝置包括支架、設置在支架上的輸送筒、設置在輸送筒上部一側的進料管、設置在輸送筒底部的出料管，所述輸送筒頂部密封，所述出料管上連接有第一鼓風機和第一物料提升管，第一鼓風機的出風口與第一物料提升管的進料端通過一過度管連接，所述過度管的上側壁設有開口，所述出料管的底部與過度管的上側壁開口銜接，所述過度管內設有濾網，所述濾網位于過度管的上側壁開口處與過度管和第一物料提升管的連接處之間，濾網的大小與過度管的管徑相匹配。

本實用新型在提升過濾裝置中采用濾網可以將較大顆粒的粉末物料過濾掉，使得其顆粒大小均勻，提高產品質量；而且將灌包裝置直接設計在儲料倉底部，結構簡單，操作方便，同時在下料管上設計了包裝袋撐袋結構，使得其可以省去撐袋工人，從而節省人工成本，降低工人勞動強度；流量控制結構的設置，使得其可以靈活控制下料管出料打開或者關閉，操作安全可靠。

優選地，所述絞龍的出料口與輸送筒的進料管通過第二鼓風機和第二物料提升管連接。

該種結構方便直接將絞龍內出來的粉末物料輸送到提升過濾裝置中。

優選地，所述輸送筒通過四個緊固塊緊固連接在支架上，所述絞龍通過兩個絞龍架固定在地面上。

該種結構使得輸送筒的安裝和絞龍的安裝更加牢固可靠。

優選地，所述手柄上設有流量調節盤，所述流量調節盤上設有鋸齒狀限位凸起，所述上箍圈與下箍圈之間設有配合鋸齒狀限位凸起的限位桿，所述限位桿通過一銷釘連接在上箍圈與下箍圈之間。

該種結構使得其不僅可以關閉或者打開下料管下料，而且還可以調節下料管流量的大小。

優選地，所述撐袋繩底部設有掛鉤，所述支撐桿端部設有撐袋繩纏繞桿，所述撐袋繩頂部纏繞在撐袋繩纏繞桿上。

該種結構使得其能夠更加穩固可靠的撐住包裝袋。

優選地，所述下料管下端還設有一根支撐斜柱，所述支撐斜柱頂部連接儲料倉，支撐斜柱底部固定在下料管下端。

該種結構使得其整體結構更加牢固可靠。

優選地，其中一根支撐桿和其中一根第一緊固桿擱在支撐斜柱上。

該種結構使得其包裝袋撐袋結構更加牢固可靠。

本實用新型在提升過濾裝置中采用濾網可以將較大顆粒的粉末物料過濾掉，使得其顆粒大小均勻，提高產品質量；而且將灌包裝置直接設計在儲料倉底部，結構簡單，操作方便，同時在下料管上設計了包裝袋撐袋結構，使得其可以省去撐袋工人，從而節省人工成本，降低工人勞動強度；流量控制結構的設置，使得其可以靈活控制下料管出料打開或者關閉，操作安全可靠。

附圖說明

圖1為本實用新型的結構示意圖；

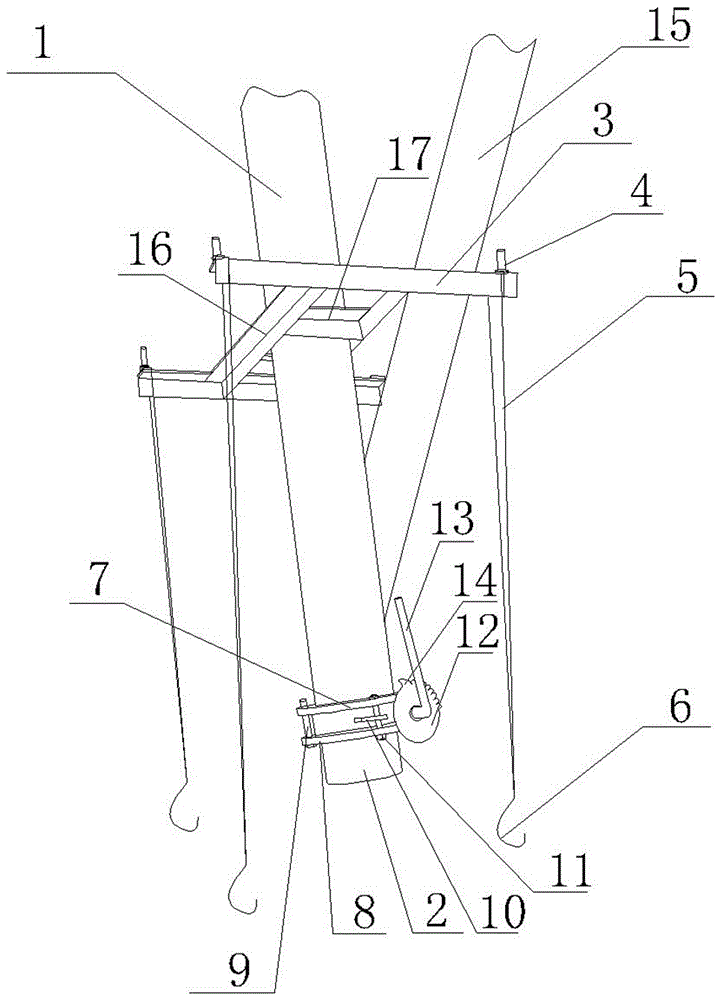

圖2為本實用新型中灌包裝置的結構示意圖；

圖中1.下料管，2.出料口，3.支撐桿，4.撐袋繩纏繞桿，5.撐袋繩，6.掛鉤，7.上箍圈，8.下箍圈，9.緊固螺栓，10.限位桿，11.銷釘，12.流量調節盤，13.手柄，14.鋸齒狀限位凸起，15.支撐斜柱，16.第一緊固桿，17.第二緊固桿，18.儲料倉，19.絞龍，20.絞龍支架，21.輸送筒，22.進料管，23.出料管，24.第一物料提升管，25.第一鼓風機，26.過度管，27.濾網，28.緊固塊，29.支架，30.第二鼓風機，31.第二物料提升管。

具體實施方式

下面結合附圖對本實用新型作進一步詳細的說明，但并不是對本實用新型保護范圍的限制。

如圖1和2所示，一種鈣粉輸送存放灌包系統，包括依次連接的絞龍19、提升過濾裝置、儲料倉18和灌包裝置。灌包裝置包括連接在儲料倉18底部的下料管1和設置在下料管1底部的出料口2。下料管1上設有一包裝袋撐袋結構，包裝袋撐袋結構包括兩根支撐桿3、固定在兩根支撐桿3之間的兩根第一緊固桿16和固定在兩根第一緊固桿16之間的兩根第二緊固桿17以及設置在兩根支撐桿3端部的四根撐袋繩5。下料管1固定在兩根第一緊固桿16和兩根第二緊固桿17之間，出料口2處設有流量控制結構，流量控制結構包括上箍圈7、下箍圈8、設置在上箍圈7與下箍圈8之間的閥板、控制閥板開閉的手柄13以及連接上箍圈7和下箍圈8的若干緊固螺栓9。

提升過濾裝置包括支架29、設置在支架29上的輸送筒21、設置在輸送筒21上部一側的進料管22、設置在輸送筒21底部的出料管23。輸送筒21頂部密封，出料管22上連接有第一鼓風機25和第一物料提升管24，第一鼓風機25的出風口與第一物料提升管24的進料端通過一過度管26連接。過度管26的上側壁設有開口，出料管23的底部與過度管26的上側壁開口銜接，過度管26內設有濾網27，濾網27位于過度管26的上側壁開口處與過度管26和第一物料提升管24的連接處之間，濾網27的大小與過度管26的管徑相匹配。

絞龍19的出料口與輸送筒21的進料管22通過第二鼓風機30和第二物料提升管31連接。輸送筒21通過四個緊固塊28緊固連接在支架29上，絞龍19通過兩個絞龍架20固定在地面上。

手柄13上設有流量調節盤12，流量調節盤12上設有鋸齒狀限位凸起14，上箍圈7與下箍圈8之間設有配合鋸齒狀限位凸起14的限位桿10，限位桿10通過一銷釘11連接在上箍圈7與下箍圈8之間。撐袋繩5底部設有掛鉤6，支撐桿3端部設有撐袋繩纏繞桿4，撐袋繩5頂部纏繞在撐袋繩纏繞桿4上。下料管1下端還設有一根支撐斜柱15，支撐斜柱15頂部連接儲料倉，支撐斜柱15底部固定在下料管1下端。其中一根支撐桿3和其中一根第一緊固桿16擱在支撐斜柱15上。

本實用新型工作時，粉末物料從前絞龍出料口出料，通過第二鼓風機和第二物料提升管提升通過進料管進入輸送筒內，通過出料管掉入過度管內；第一鼓風機的電機正轉，將粉末物料通過第一物料提升管提升到儲料倉內存儲，在此過程中，濾網將較大顆粒的粉末物料吸附過濾下來；粉末物料輸送完成后，鼓風機的電機反轉，將吸附在濾網上的較大顆粒粉末物料抽出。當需要灌包時，先在噸位包裝袋的袋口固定上四個掛鉤環，然后將其掛在掛鉤上，噸位包裝袋底部著地，然后通過手柄打開閥板開始下料包裝，當包裝結束后，通過手柄關閉閥板結束下料；在此過程中，如果要調節下料的流量，只需將限位桿撥過來，扳動手柄將鋸齒狀限位凸起擱在限位桿上就可以根據需求調節閥板的打開程度，從而調節下料流量。

本實用新型在提升過濾裝置中采用濾網可以將較大顆粒的粉末物料過濾掉，使得其顆粒大小均勻，提高產品質量；而且將灌包裝置直接設計在儲料倉底部，結構簡單，操作方便，同時在下料管上設計了包裝袋撐袋結構，使得其可以省去撐袋工人，從而節省人工成本，降低工人勞動強度；流量控制結構的設置，使得其可以靈活控制下料管出料打開或者關閉，操作安全可靠。
