本實用新型涉及一種電梯間，具體為一種新型醫用電梯間，屬于電梯領域。

背景技術：

醫院里配置了電梯設備，給病患帶來了極大地方便，也提高了醫院利用效率。目前的醫院醫用電梯由于工作環境原因，表面附著大量的病菌和有害物，給使用電梯的人增加感染風險，而且容易導致交叉感染，十分危險。電梯在運送貨物、病人移動床或者機器設備時，有時因為轎廂內部尺寸問題，電梯的扶手會非常礙事，往往就因為扶手導致設備或者貨物進不了電梯，給電梯運輸帶來了不便。

因此，為解決上述問題，我們提出一種新型醫用電梯間。

技術實現要素：

本實用新型的目的就在于：針對目前電梯內部不易消毒，以增加患病和交叉感染的風險，以及電梯運貨時的不便，提供一種新型醫用電梯間，進而保證電梯內部環境安全，運輸貨物時，電梯扶手可以收縮，解決現有技術缺陷。

為了實現上述目的，本實用新型采用的技術方案是：

一種新型醫用電梯間，包括轎廂主體和廢液箱，所述轎廂主體上部設有牽引裝置和吸水泵，所述轎廂主體內部上面板周邊固定設有紫外線消毒燈管，所述紫外線消毒燈管中部設有液體霧化噴頭，所述液體霧化噴頭設有兩個，且固定安裝在轎廂主體上，所述液體霧化噴頭與吸水泵的出口端密封連接，所述轎廂主體的內壁一側設有儲物格，所述儲物格內部設有消毒液接頭，所述消毒液接頭與吸水泵的進口端密封連接，所述轎廂主體的內壁上位于儲物格的上方設有電梯扶手，所述電梯扶手對應的內壁上設有扶手箱，所述扶手箱內部下方固定設有伺服電機，所述伺服電機上方設有主轉軸和副轉軸，所述副轉軸上設有上連桿，所述上連桿一端活動套接在副轉軸上，另一端銷軸活動連接電梯扶手，所述主轉軸上設有下連桿，所述下連桿一端固定連接在主轉軸上，另一端也通過銷軸連接電梯扶手，所述主轉軸對應伺服電機的一端固定設有傳動帶輪，所述伺服電機通過皮帶連接傳動帶輪，所述轎廂主體內部底面周邊設有流水槽，所述流水槽通過水管與廢液箱連通。

本申請的新型醫用電梯間，通過在轎廂主體內部上方安裝紫外線消毒燈管和消毒液霧化噴頭，在平時使用時紫外線消毒燈管不僅可以對轎廂內部進行消毒殺菌，還可以對內部乘員進行消毒殺菌，保障電梯內部環境衛生安全，而且防止人員流動產生的交叉感染，定期將轎廂主體停至最低點位置，此時流水槽位于廢液桶正上方，將消毒液桶與儲物格內部的消毒液接頭連接，啟動吸水泵，消毒液成霧化狀態噴灑至轎廂內部空間，對轎廂內部環境進行強化消毒殺菌處理，并用清水進行沖洗干凈，抹干即可，操作簡單方便；扶手箱內的收縮裝置控制扶手伸縮狀態，當運輸較大體積貨物時，啟動伺服電機工作，帶動主轉軸逆時針轉動，通過下連桿將電梯扶手縮進扶手箱，做為運輸人使用時，伺服電機帶動主轉軸順時針轉動，此時電梯扶手伸出扶手箱，此種結構，便于運輸大體積貨物，而且操作方便。

優選的，所述扶手箱上設有與電梯扶手對應的通槽，便于收放電梯扶手。

優選的，所述流水槽上攝有鏤空扣槽蓋板，所述廢液箱安裝于電梯井底部。

優選的，所述儲物格上設有箱蓋，且內部儲存有維修工具。

由于采用了上述技術方案，本實用新型的有益效果是：通過在轎廂主體內部上方安裝紫外線消毒燈管和消毒液霧化噴頭，在平時使用時紫外線消毒燈管不僅可以對轎廂內部進行消毒殺菌，還可以對內部乘員進行消毒殺菌，保障電梯內部環境衛生安全，而且防止人員流動產生的交叉感染，定期將轎廂主體停至最低點位置，此時流水槽位于廢液桶正上方，將消毒液桶與儲物格內部的消毒液接頭連接，啟動吸水泵，消毒液成霧化狀態噴灑至轎廂內部空間，對轎廂內部環境進行強化消毒殺菌處理，并用清水進行沖洗干凈，抹干即可，操作簡單方便；扶手箱內的收縮裝置控制扶手伸縮狀態，當運輸較大體積貨物時，啟動伺服電機工作，帶動主轉軸逆時針轉動，通過下連桿將電梯扶手縮進扶手箱，做為運輸人使用時，伺服電機帶動主轉軸順時針轉動，此時電梯扶手伸出扶手箱，此種結構，便于運輸大體積貨物，而且操作方便。

附圖說明

圖1為本實用新型的結構示意圖；

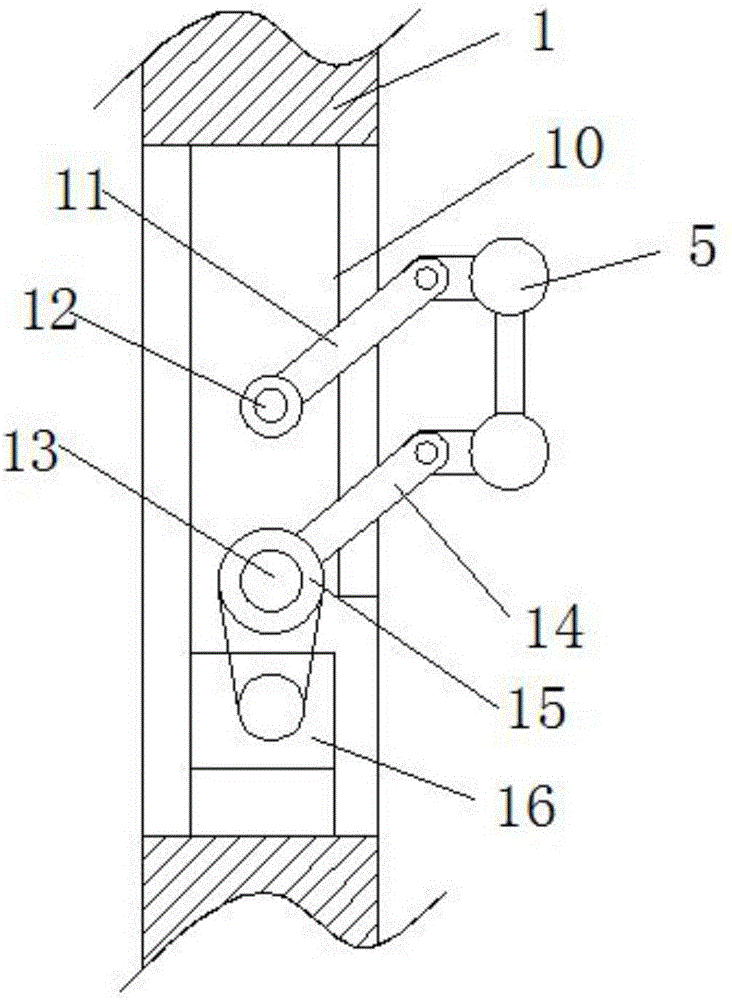

圖2為本實用新型的電梯扶手伸縮結構示意圖。

圖中：1、轎廂主體；2、吸水泵；3、紫外線消毒燈管；4、液體霧化噴頭；5、電梯扶手；6、消毒液接頭；7、儲物格；8、流水槽；9、廢液桶；10、扶手箱；11、上連桿；12、副轉軸；13、主轉軸；14、下連桿；15、傳動帶輪；16、伺服電機。

具體實施方式

為使本實用新型實施例的目的、技術方案和優點更加清楚，下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例，基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

實施例1，如圖1-2所示：一種新型醫用電梯間，包括轎廂主體1和廢液箱9，所述轎廂主體1上部設有牽引裝置和吸水泵2，所述轎廂主體1內部上面板周邊固定設有紫外線消毒燈管3，所述紫外線消毒燈管3中部設有液體霧化噴頭4，所述液體霧化噴頭4設有兩個，且固定安裝在轎廂主體1上，所述液體霧化噴頭4與吸水泵2的出口端密封連接，所述轎廂主體1的內壁一側設有儲物格7，所述儲物格7內部設有消毒液接頭6，所述消毒液接頭6與吸水泵2的進口端密封連接，所述轎廂主體1的內壁上位于儲物格7的上方設有電梯扶手5，所述電梯扶手5對應的內壁上設有扶手箱10，所述扶手箱10內部下方固定設有伺服電機16，所述伺服電機16上方設有主轉軸13和副轉軸12，所述副轉軸12上設有上連桿11，所述上連桿11一端活動套接在副轉軸12上，另一端銷軸活動連接電梯扶手5，所述主轉軸13上設有下連桿14，所述下連桿14一端固定連接在主轉軸13上，另一端也通過銷軸連接電梯扶手5，所述主轉軸13對應伺服電機16的一端固定設有傳動帶輪15，所述伺服電機16通過皮帶連接傳動帶輪15，所述轎廂主體1內部底面周邊設有流水槽8，所述流水槽8通過水管與廢液箱9連通。

本申請的新型醫用電梯間，通過在轎廂主體1內部上方安裝紫外線消毒燈管3和消毒液霧化噴頭4，在平時使用時紫外線消毒燈管3不僅可以對轎廂內部1進行消毒殺菌，還可以對內部乘員進行消毒殺菌，保障電梯內部環境衛生安全，而且防止人員流動產生的交叉感染，定期將轎廂主體1停至最低點位置，此時流水槽8位于廢液桶9正上方，將消毒液桶與儲物格7內部的消毒液接頭6連接，啟動吸水泵2，消毒液成霧化狀態噴灑至轎廂內部空間，對轎廂內部環境進行強化消毒殺菌處理，并用清水進行沖洗干凈，抹干即可，操作簡單方便；扶手箱10內的收縮裝置控制扶手伸縮狀態，當運輸較大體積貨物時，啟動伺服電機16工作，帶動主轉軸13逆時針轉動，通過下連桿14將電梯扶手5縮進扶手箱10，做為運輸人使用時，伺服電機16帶動主轉軸13順時針轉動，此時電梯扶手5伸出扶手箱10，此種結構設計便于運輸大體積貨物，而且操作方便。

優選的，所述扶手箱10上設有與電梯扶手5對應的通槽，便于收放電梯扶手5。

優選的，所述流水槽8上攝有鏤空扣槽蓋板，所述廢液箱9安裝于電梯井底部。

優選的，所述儲物格7上設有箱蓋，且內部儲存有維修工具。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型披露的技術范圍內，可輕易想到變化或替換，都應涵蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應以權利要求的保護范圍為準。
