本實用新型涉及醫藥包裝瓶，特別涉及一種帶有計量容器的醫藥瓶。

背景技術：

目前，口服藥液往往需要多次取用一定體積的藥液進行服用，市場上的液體藥瓶取用時無法準確取用確定體積的藥液，且服用時需另外取盛放當次服用藥液的器具，使口服藥液的服用比較麻煩。為此，我們提出一種帶有計量容器的醫藥瓶。

技術實現要素：

本實用新型的主要目的在于提供一種帶有計量容器的醫藥瓶，結構簡單，可量取藥液體積，可以有效解決背景技術中的問題。

為實現上述目的，本實用新型采取的技術方案為：

一種帶有計量容器的醫藥瓶，包括瓶體和瓶蓋，所述瓶體的側壁上設有兩個環形凹槽，且兩個環形凹槽上下對稱設置，所述瓶體的底部設有第一凹槽，所述瓶體的上端設有瓶肩，所述瓶肩的上端設有瓶頸，所述瓶頸的外側壁上設有外螺紋，所述瓶蓋的外側壁上通過對稱設置的固定環連接有提 手，所述瓶蓋的內側壁上設有與外螺紋相配合的內螺紋，所述瓶蓋的上端設有收納槽，所述收納槽內的中部設有固定塊，且固定塊固定在收納槽的底部，所述固定塊的上端設有計量器底座，所述計量器底座的外側依次套接有第一環體、第二環體和第三環體，所述計量器底座靠近上端的外側壁上設有第一環形卡箍槽，第一環體靠近下端的內側壁上設有與第一環形卡箍槽相對應的第一環形卡箍塊，第一環體靠近上端的外側壁上設有第二環形卡箍槽，第二環體靠近下端的內側壁上設有與第二環形卡箍槽相對應的第二環形卡箍塊，第二環體靠近上端的外側壁上設有第三環形卡箍槽，第三環體靠近下端的內側壁上設有與第三環形卡箍槽相對應的第三環形卡箍塊，且計量器底座、第一環體、第二環體和第三環體的側壁上均設有刻度線，所述瓶蓋的外側壁上設有兩個環形凸塊，且兩個環形凸塊分別位于瓶蓋的上下兩端，所述瓶蓋的上端設有保護蓋，所述保護蓋的下端設有收納腔，所述收納腔的內側壁設有與環形凸塊相對應的環形凹槽。

進一步地，所述瓶體的外側壁上設有防滑紋。

進一步地，所述計量器底座、第一環體、第二環體和第三環體均為圓臺形結構。

進一步地，所述第一環形卡箍槽、第二環形卡箍槽和第三環形卡箍槽內均設有環形密封圈。

進一步地，所述計量器底座、第一環體、第二環體和第 三環體均采用透明的PE材料制成。

與現有技術相比，本實用新型具有如下有益效果：瓶體、瓶肩和瓶頸一體成型，瓶體上通過螺紋擰和有瓶蓋，不需要喝藥液時可通過瓶蓋上的提手將藥瓶提起，或直接將瓶體拿起，瓶體上的防滑紋，保證藥瓶不會從手中滑落，需要進行喝藥時，打開蓋在瓶蓋上端的保護蓋，將保護蓋通過環形凸塊和環形凹槽的配合固定在瓶蓋的下端，向上依次抽拉收納槽內的第三環體、第二環體和第一環體，通過第一環體、第二環體、第三環體和計量器底座側壁上環形卡箍塊和環形卡箍槽的配合形成一個計量器配合形成一個計量器，將藥液倒入計量杯時，通過杯體上的刻度線觀察倒出藥液體積，且在不需要使用計量器時，可將計量器收縮，避免了不必要空間的浪費，本實用新型通過藥瓶帶計量杯的功能和計量杯的伸縮功能，極大提高了藥瓶的實用性，具有廣闊的市場前景，適合推廣。

【附圖說明】

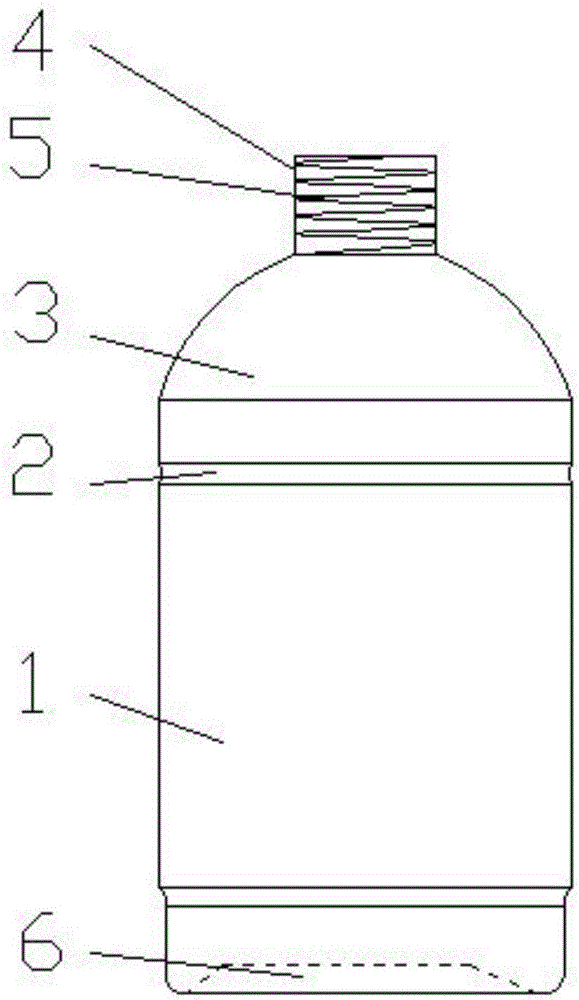

圖1為本實用新型一種帶有計量容器的醫藥瓶的瓶體結構示意圖。

圖2為本實用新型一種帶有計量容器的醫藥瓶的瓶蓋結構示意圖。

圖3為本實用新型一種帶有計量容器的醫藥瓶的瓶蓋打開示意圖。

圖中：1、瓶體；2、環形凹槽；3、瓶肩；4、瓶頸；5、外螺紋；6、第一凹槽；7、瓶蓋；8、固定環；9、提手；10第二凹槽；11、計量器底座；12、第一環體；13、第二環體；14、第三環體；15、刻度線16、收納槽；17、保護蓋。

【具體實施方式】

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

如圖1-3所示，一種帶有計量容器的醫藥瓶，包括瓶體1和瓶蓋7，瓶體1的側壁上設有兩個環形凹槽2，且兩個環形凹槽2上下對稱設置，瓶體1的底部設有第一凹槽6，瓶體1的上端設有瓶肩3，瓶肩3的上端設有瓶頸4，瓶頸4的外側壁上設有外螺紋5，瓶蓋7的外側壁上通過對稱設置的固定環8連接有提手9，方便將藥瓶拿取，瓶蓋7的內側壁上設有與外螺紋5相配合的內螺紋，瓶蓋7的上端設有收納槽16，收納槽16內的中部設有固定塊，且固定塊固定在收納槽16的底部，固定塊的上端設有計量器底座11，計量器底座11的外側依次套接有第一環體12、第二環體13和第三環體14，計量器底座11靠近上端的外側壁上設有第一環形卡箍槽，第一環體12靠近下端的內側壁上設有與第一環形卡箍槽相對應的第一環形卡箍塊，第一環體12靠近 上端的外側壁上設有第二環形卡箍槽，第二環體13靠近下端的內側壁上設有與第二環形卡箍槽相對應的第二環形卡箍塊，第二環體13靠近上端的外側壁上設有第三環形卡箍槽，第三環體14靠近下端的內側壁上設有與第三環形卡箍槽相對應的第三環形卡箍塊，且計量器底座11、第一環體12、第二環體13和第三環體14的側壁上均設有刻度線15，便于觀察倒出的藥液體積，瓶蓋7的外側壁上設有兩個環形凸塊，且兩個環形凸塊分別位于瓶蓋7的上下兩端，瓶蓋7的上端設有保護蓋17，保護蓋17的下端設有收納腔，收納腔的內側壁設有與環形凸塊相對應的環形凹槽，保護蓋17可以保護收納槽內不受污染。

本實用新型一種帶有計量容器的醫藥瓶，瓶體1、瓶肩3和瓶頸4一體成型，瓶體1上通過螺紋擰和有瓶蓋7，不需要喝藥液時可通過瓶蓋7上的提手9將藥瓶提起，或直接將瓶體1拿起，瓶體1上的防滑紋，保證藥瓶不會從手中滑落，需要進行喝藥時，打開瓶蓋7，將在瓶蓋7上端的保護蓋17取下，將保護蓋17通過環形凸塊和環形凹槽的配合固定在瓶蓋7的下端，向上依次抽拉收納槽內的第三環體14、第二環體13和第一環體12，通過第一環體12、第二環體13、第三環體14和計量器底座11側壁上環形卡箍塊和環形卡箍槽的配合形成一個計量器，將藥液倒入計量器時，通過杯體上的刻度線15觀察倒出藥液體積，且在不需要使用計 量器時，可將計量器收縮，避免了不必要空間的浪費。

其中，瓶體1的外側壁上設有防滑紋，防止在取藥過程中藥瓶滑落。

其中，計量器底座11、第一環體12、第二環體13和第三環體14均為圓臺形結構，減少了不必要的空間浪費，且符合人體使用。

其中，第一環形卡箍槽、第二環形卡箍槽和第三環形卡箍槽內均設有環形密封圈，起到密封作用，避免在使用過程中，藥液的撒漏。

其中，計量器底座11、第一環體12、第二環體13和第三環體14均采用透明的PE材料制成，不易破損，密封性能好，防潮、衛生，符合藥品包裝的特殊要求。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
