本實用新型涉及輸送機，尤其是一種鐵皮輸送機。

背景技術：

經過多年的發展，特別是第三次工業技術革命后新材料、新技術的采用，輸送機的發展步入了一個新紀元。當今，無論從輸送量、運距、經濟效益等各方面來衡量，它已經可以同火車、汽車運輸相抗衡，成為各國爭先發展的行業輸送機具有結構簡單、輸送量大、輸送物料范圍廣泛、運距長、裝卸料方便、可靠性高、運費低廉、自動化程度高等特點，它的優越性已十分明顯，是國民經濟中不可缺少的關鍵設備。

技術實現要素：

為解決上述問題，本實用新型的目的是提供一種機構簡單、裝貨卸料方便、使壽命長的鐵皮輸送機。

為實現上述目的，本實用新型的技術方案：一種鐵皮輸送機，包括機身、輸送導輪、松緊閥、放置架、輸送輪，所述機身呈L形狀設計，兩側設有松緊閥，機身正面中央設有輸送輪，外形鏤空，且設有若干個輪輻，輸送輪的中間凸起，呈圓柱形，上面設有若個支撐架,輸送輪上面設有輸送導輪，呈圓柱形。

作為優選，所述放置架與材料接觸部分呈圓弧形狀。

作為優選，所述輸送輪的圓柱上設有若干個小長方體塊，放置架通過長方體塊與輸送輪中間凸起的圓柱部分連接。

本實用新型的特點是：結構簡單、效率高、噪聲低、工作時運轉穩定。

附圖說明

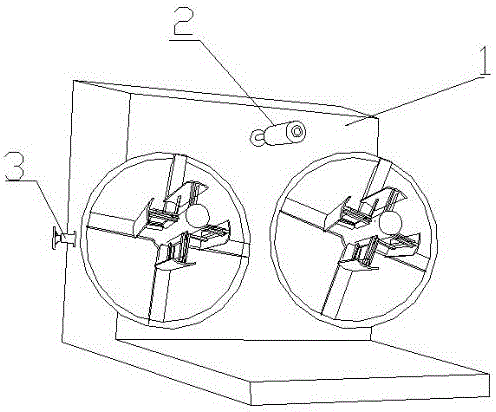

圖1為該實用新型的鐵皮輸送機結構示意圖。

圖2為該實用新型的局部結構示意圖。

具體實施方式

如圖1、2所示，一種鐵皮輸送機，包括機身1、輸送導輪2、松緊閥3、放置架4、輸送輪5，所述機身1呈L形狀設計，兩側設有松緊閥3，機身1正面中央設有輸送輪5，外形鏤空，且設有若干個輪輻，輸送輪5的中間凸起，呈圓柱形，上面設有若個支撐架4,輸送輪5上面設有輸送導輪2，呈圓柱形，所述放置架與材料接觸部分呈圓弧形狀，所述輸送輪的圓柱上設有若干個小長方體塊，放置架通過長方體塊與輸送輪中間凸起的圓柱部分連接。

實際工作時，卷好的鐵皮放在放置架4上，鐵皮的首端通過輸送導輪2放置到另一臺設備上，另一臺設備工作時會拉動鐵皮，經過輸送導輪2后帶動輸送輪5運轉，該實用新型配備的有另一個輸送輪5，該輸送輪5起到備用效果，當工作量多且繁忙的時候也可以兩個輸送輪5同時工作來提高工作效率，機身1左右各配有一個松緊閥3，分別可以控制左右輸送輪5旋轉時的松緊程度。

本文中所描述的具體實施例僅僅是對本實用新型作舉例說明。本實用新型所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方法替代，但并不會偏離本實用新型的精神或者超越所附權利要求書所定義的范圍。
