本發明涉及一種托盤垂直升降結構。

背景技術：

為了提高空間的利用效率，申請人在車間中設置天橋式的托盤轉運機構，但是托盤轉運機構需要將前移輸送線轉運到托盤轉運機構，但是現有的轉運機構的效率低下，結構復雜，不便于維護。

技術實現要素：

本發明要解決的技術問題是：提供一種托盤垂直升降結構。

本發明解決其技術問題的解決方案是：

一種托盤垂直升降結構，包括垂直升降架，垂直升降架的右側設有沿前后延伸的前移輸送線，前移輸送線所述前移輸送線的運輸方向為朝向垂直升降架，運輸方向朝向垂直升降架的前移輸送線稱為回收線，回收線的末端設有可升降的托盤升降架，所述托盤升降架設在垂直升降架內，托盤升降架包括可往逆時針回轉的托盤輸送帶，回收線的末端設有托盤轉移機構，所述托盤轉移機構包括從前到后間隔設置的托盤滾棍，相鄰兩個托盤滾棍之間設有可逆時針回轉的托盤中轉帶，托盤中轉帶與托盤升降機構連接使得托盤中轉帶可在相鄰兩個托盤滾棍之間進出。

作為上述技術方案的進一步改進，前移輸送線包括機架、在機架上的呈左右設置的兩個回轉輪組，回轉輪組包括設置分別設在機架前端和后端的傳動輪組、繞在所述前端和后端的傳動輪組上的作回轉運動的運輸鏈組件，傳動輪組包括呈左右間隔設置的兩個回轉輪，運輸鏈組件包括分別與兩個回轉輪連接的兩個回轉鏈，所述兩個回轉鏈的鏈節之間設有承托輪。

作為上述技術方案的進一步改進，垂直升降架的頂端設有回轉鏈條驅動機構，回轉鏈條驅動機構上設有鏈條，所述鏈條與托盤升降架。

本發明的有益效果是：一種托盤垂直升降結構，包括垂直升降架，垂直升降架的右側設有沿前后延伸的前移輸送線，前移輸送線所述前移輸送線的運輸方向為朝向垂直升降架，運輸方向朝向垂直升降架的前移輸送線稱為回收線，垂直升降架內設有可升降的托盤升降架，托盤升降架包括可往逆時針回轉的托盤輸送帶，回收線的末端設有托盤轉移機構，所述托盤轉移機構包括從前到后間隔設置的托盤滾棍，相鄰兩個托盤滾棍之間設有可逆時針回轉的托盤中轉帶，托盤中轉帶與托盤升降機構連接使得托盤中轉帶可在相鄰兩個托盤滾棍之間進出。前移輸送線上的托盤移動到滾棍上，然后托盤升降機構驅動托盤中轉帶上升，托盤中轉帶回轉，讓托盤輸送至托盤升降架，然后托盤升降架完成托盤的升降任務。這樣的結構效率高，結構簡單，便于維護。本發明用于生產線。

附圖說明

為了更清楚地說明本發明實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單說明。顯然，所描述的附圖只是本發明的一部分實施例，而不是全部實施例，本領域的技術人員在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他設計方案和附圖。

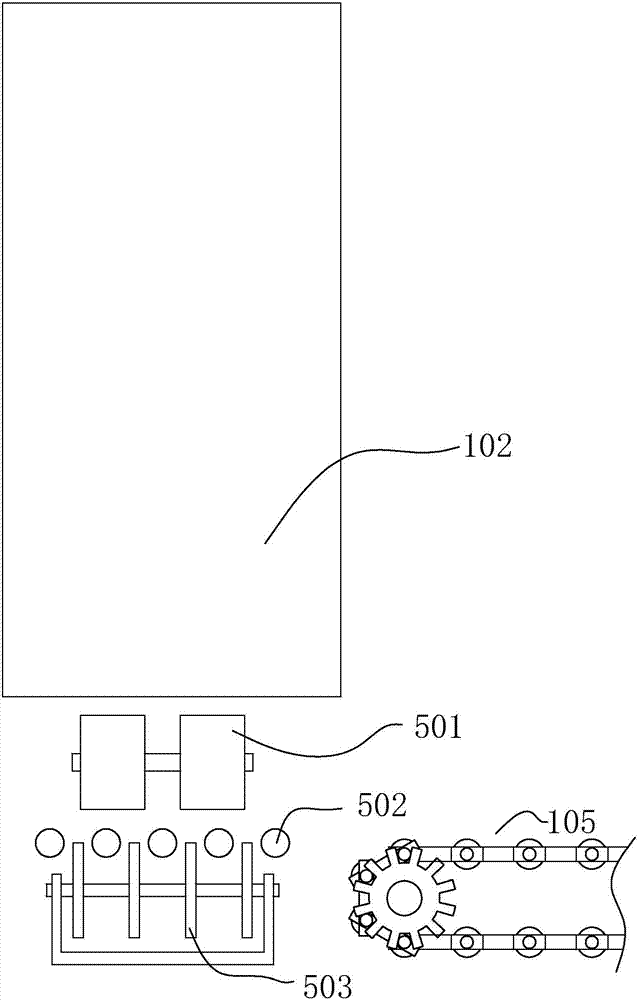

圖1是本發明實施例的主視結構示意圖；

圖2是本發明實施例的左視結構示意圖；

圖3是本發明實施例的回轉輪組的結構示意圖；

圖4是本發明實施例的傳動輪組的結構示意圖；

圖5是本發明實施例的示意圖。

具體實施方式

以下將結合實施例和附圖對本發明的構思、具體結構及產生的技術效果進行清楚、完整地描述，以充分地理解本發明的目的、特征和效果。顯然，所描述的實施例只是本發明的一部分實施例，而不是全部實施例，基于本發明的實施例，本領域的技術人員在不付出創造性勞動的前提下所獲得的其他實施例，均屬于本發明保護的范圍。另外，文中所提到的所有聯接/連接關系，并非單指構件直接相接，而是指可根據具體實施情況，通過添加或減少聯接輔件，來組成更優的聯接結構。本發明中的各個技術特征，在不互相矛盾沖突的前提下可以交互組合。

參照圖1至圖5，這是本發明的實施例，具體地：

一種托盤垂直升降結構，包括垂直升降架102，垂直升降架102的右側設有沿前后延伸的前移輸送線105，前移輸送線105所述前移輸送線105的運輸方向為朝向垂直升降架102，運輸方向朝向垂直升降架102的前移輸送線105稱為回收線，回收線的末端設有可升降的托盤升降架，所述托盤升降架設在垂直升降架102內，托盤升降架包括可往逆時針回轉的托盤輸送帶501，回收線的末端設有托盤轉移機構，所述托盤轉移機構包括從前到后間隔設置的托盤滾棍502，相鄰兩個托盤滾棍502之間設有可逆時針回轉的托盤中轉帶503，托盤中轉帶503與托盤升降機構連接使得托盤中轉帶503可在相鄰兩個托盤滾棍502之間進出，使得托盤脫離托盤滾棍502的上方。前移輸送線上的托盤移動到滾棍上，然后托盤升降機構驅動托盤中轉帶上升，托盤中轉帶回轉，讓托盤輸送至托盤升降架，然后托盤升降架完成托盤的升降任務。這樣的結構效率高，結構簡單，便于維護。

前移輸送線105包括機架、在機架上的呈左右設置的兩個回轉輪組，回轉輪組包括設置分別設在機架前端和后端的傳動輪組、繞在所述前端和后端的傳動輪組上的作回轉運動的運輸鏈組件，傳動輪組包括呈左右間隔設置的兩個回轉輪321，運輸鏈組件包括分別與兩個回轉輪321連接的兩個回轉鏈322，所述兩個回轉鏈322的鏈節之間設有承托輪323。前移輸送線這樣的結構能承受很重的產品，而承托輪用橡膠制成，非常耐磨，承托輪設在鏈軸上，便于更換。

垂直升降架102的頂端設有回轉鏈條驅動機構504，回轉鏈條驅動機構504上設有鏈條，所述鏈條與托盤升降架。這樣傳動穩定，也便于實現長距離的升降。

以上對本發明的較佳實施方式進行了具體說明，但本發明并不限于所述實施例，熟悉本領域的技術人員在不違背本發明精神的前提下還可作出種種的等同變型或替換，這些等同的變型或替換均包含在

本技術：
權利要求所限定的范圍內。

技術特征：

技術總結
本發明公開了一種托盤垂直升降結構，包括垂直升降架，垂直升降架的右側設有沿前后延伸的前移輸送線，運輸方向朝向垂直升降架的前移輸送線稱為回收線，垂直升降架內設有可升降的托盤升降架，托盤升降架包括可往逆時針回轉的托盤輸送帶，回收線的末端設有托盤轉移機構，所述托盤轉移機構包括從前到后間隔設置的托盤滾棍，相鄰兩個托盤滾棍之間設有可逆時針回轉的托盤中轉帶。前移輸送線上的托盤移動到滾棍上，然后托盤升降機構驅動托盤中轉帶上升，托盤中轉帶回轉，讓托盤輸送至托盤升降架，然后托盤升降架完成托盤的升降任務。這樣的結構效率高，結構簡單，便于維護。本發明用于生產線。

技術研發人員：桂海燕
受保護的技術使用者：佛山市南海聚騰環保設備有限公司
技術研發日：2017.04.28
技術公布日：2017.07.21
