技術領域：

本發明涉及的一種可拆卸機房地面，屬于電梯技術領域。

背景技術：
：

傳統的乘客電梯機房地面多為混凝土澆鑄，一旦成型，電梯的提升高度就很難再做更改，不利于后期對建筑高度或電梯提升高度的改裝。為解決這一問題，現設計一種可拆卸的機房地面，該裝置可根據需求將其拆卸安裝于不同高度，解決機房地面不可拆裝、不可重復使用的問題。

技術實現要素：
：

本發明所要解決的技術問題是，提供一種可根據需求將其拆卸安裝于不同高度的可拆卸機房地面。

針對以上技術問題，本發明涉及的一種可拆卸機房地面，具有地板組件和用于連接地板組件的固定塊，所述地板組件通過固定塊可拆卸式的連接構成機房地面，所述地板組件包括第一地板組件、第二地板組件和第三地板組件，所述第一地板組件上設置有用于井道通風的通風口和通風口防護罩，所述第二地板組件上設置有防止異物損壞鋼絲繩的鋼絲繩孔防護臺。

作為優選，為了提高可拆卸機房地面固定的穩固性，所述地板組件下方設置有用于與井道壁固定的支撐梁。

作為優選，所述支撐梁的數量為4根。

作為優選，為了提高可拆卸機房地面的可靠性所述地板組件下方還設有用固定地板組件由槽鋼組成的固定支架。

與現有技術相比，本發明的有益之處是：可以根據樓層的高度來動態安裝，方便拆卸，避免了混凝土澆鑄帶來的資源浪費；通風效果好，結構穩定，調節靈活，便于根據需要添加新的組件。

附圖說明：

下面結合附圖對本發明進一步說明。

圖1是可拆卸機房地面結構示意圖；

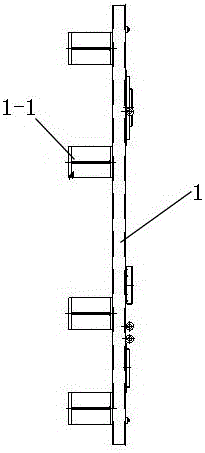

圖2是可拆卸機房地面?zhèn)纫晥D；

圖3是可拆卸機房地面整體結構圖。

圖中：１、地板組件；1-1、支撐梁；1-2、固定支架；2、固定塊；3、第一地板組件；3-1、通風口；3-2、通風口防護罩；4、第二地板組件；4-1、鋼絲繩孔防護臺；5、第三地板組件。

具體實施方式：

本發明涉及的一種可拆卸機房地面，具有地板組件1和用于連接地板組件1的固定塊2，所述地板組件1通過固定塊2可拆卸式的連接構成機房地面，所述地板組件1包括第一地板組件3、第二地板組件4和第三地板組件5，所述第一地板組件3上設置有用于井道通風的通風口3-1和通風口防護罩3-2，所述第二地板組件4上設置有防止異物損壞鋼絲繩的鋼絲繩孔防護臺4-1。

作為優選，為了提高可拆卸機房地面固定的穩固性，所述地板組件1下方設置有用于與井道壁固定的支撐梁1-1。

作為優選，所述支撐梁1-1的數量為4根。

作為優選，為了提高可拆卸機房地面的可靠性所述地板組件1下方還設有用固定地板組件1由槽鋼組成的固定支架1-2。

需要強調的是：以上僅是本發明的使用方式的介紹與描述，并非對本發明作任何形式上的限制，凡是依據本發明的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均仍屬于本發明技術方案的范圍內。

技術特征：

技術總結
本發明涉及的一種可拆卸機房地面，屬于電梯技術領域。它具有地板組件和用于連接地板組件的固定塊，所述地板組件通過固定塊可拆卸式的連接構成機房地面，所述地板組件包括第一地板組件、第二地板組件和第三地板組件，所述第一地板組件上設置有用于井道通風的通風口和通風口防護罩，所述第二地板組件上設置有防止異物損壞鋼絲繩的鋼絲繩孔防護臺。本發明的有益之處是：可以根據樓層的高度來動態安裝，方便拆卸，避免了混凝土澆鑄帶來的資源浪費；通風效果好，結構穩定，調節靈活，便于根據需要添加新的組件。

技術研發人員：張建宏;鄭堯;王艷青;劉紅
受保護的技術使用者：康力電梯股份有限公司
技術研發日：2017.06.28
技術公布日：2017.09.19
