本實用新型涉及一種太陽能戶外廣告環保箱。

背景技術：

在市區公共場所、休閑活動場所大都裝設有各種各樣的垃圾收集箱（或垃圾桶），但大都是簡易垃圾收集箱或垃圾桶，帶有照明功能和公益宣傳或廣告功能的比較少見，但在垃圾收集箱或垃圾桶上設置煙頭、煙灰收集裝置還未發現。由于在公共場所、休閑活動場所未有設置煙頭、煙灰收集裝置，使吸煙者在吸煙過程中的煙灰或吸完煙后的煙頭無處投放，若將其投放在垃圾箱或垃圾桶中難免有些尷尬。

技術實現要素：

本實用新型的目的在于針對現有太陽能戶外廣告環保箱的改進，提供一種既有太陽能照明、公益或廣告宣傳、垃圾分類收集，又附設有煙頭、煙灰收集裝置的功能較為齊全的太陽能戶外廣告環保箱。

本實用新型，包括太陽能裝置、公益宣傳或廣告燈箱和垃圾箱三部分，在所述垃圾箱箱體的左右兩側，分別設有煙頭筒，煙頭筒的上方為煙灰缸，煙灰缸的底部與煙頭筒相通，在煙頭筒的外側上部，設有煙頭投料口, 在煙頭筒的底部，設有煙頭、煙灰清除閘門。

本實用新型，所述太陽能裝置由太陽能板和蓄能及其控制器組成；所述公益宣傳或廣告燈箱包括框架，在所述框架的前側和后側，分別設有1對燈箱板，每塊燈箱板分別通過合頁鉸接在所述框架的上面，所述箱板包括鋁框和裝配在其中的透明玻璃片，在透明玻璃片的內側，設有PVC燈箱片，所述PVC燈箱片印制有公益宣傳或廣告的圖文，PVC燈箱片由裝設在鋁框內側的夾子所固定；在所述框架的左右兩側的內壁，分別設有LED燈板，LED燈板與蓄能及其控制器電連接，在所述燈箱板的下方，設有與所述框架固定連接的鎖銷。

本實用新型，所述垃圾箱包括箱體，在箱體的內部，至少設有2只分類垃圾桶，在所述箱體的上方的前后兩側，分別設有與分類垃圾桶對應的分類垃圾投料口，在每個分類垃圾投料口上方裝設有分類垃圾投料筒；在箱體的前側或后側，設有箱門裝置，在箱門裝置的外表面，分別粘貼有垃圾分類說明；在所述箱體底部上面，設有垃圾桶管正塊。

本實用新型，具有結構合理，外表美觀，功能齊全等特點，適合于城鄉公共場所、休閑活動場所安裝使用。

附圖說明

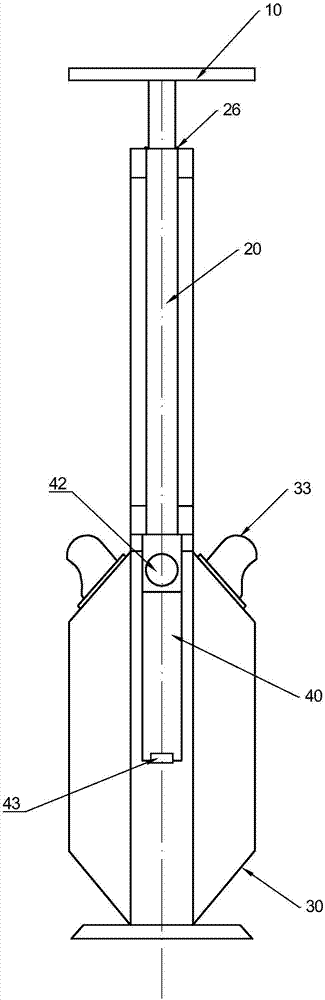

圖1-圖5為本實用新型實施例的結構原理圖。其中，圖1-圖3分別為主視圖、左視圖和俯視圖，圖4-圖5分別為剖視結構示意圖。

圖中，10、太陽能板；11、蓄能及其控制器；20、框架；21、鋁框；22、透明玻璃片；23、PVC燈箱片；24、夾子；25、LED燈板；26、合頁；27、鎖銷；30、箱體；31、分類垃圾桶；32、分類垃圾投料口；33、分類垃圾投料筒；34、箱門裝置；35、垃圾分類說明；36、管正塊；40、煙頭筒；41、煙灰缸；42、煙頭投料口；43、煙頭、煙灰清除閘門。

具體實施方式

實施例、參照圖1-圖5，一種太陽能戶外廣告環保箱，包括太陽能裝置、公益宣傳或廣告燈箱和垃圾箱三部分。所述太陽能裝置由太陽能板10和蓄能及其控制器11組成；所述公益宣傳或廣告燈箱包括框架20，在所述框架20的前側和后側，分別設有1對燈箱板，每塊燈箱板分別通過合頁26鉸接在所述框架20的上面，所述箱板包括鋁框21和裝配在其中的透明玻璃片22，在透明玻璃片的內側，設有PVC燈箱片23，所述PVC燈箱片印制有公益宣傳或廣告的圖文，PVC燈箱片由裝設在鋁框21內側的夾子24所固定；在所述框架20的左右兩側的內壁，分別設有LED燈板25，LED燈板25與蓄能及其控制器11電連接，在所述燈箱板的下方，設有與所述框架固定連接的鎖銷27；所述垃圾箱包括箱體30，在箱體30的內部，至少設有2只分類垃圾桶31，在所述箱體30的上方的前后兩側，分別設有與分類垃圾桶31對應的分類垃圾投料口32，在每個分類垃圾投料口32上方裝設有分類垃圾投料筒33；在箱體30的前側或后側，設有箱門裝置34，在箱門裝置34的外表面，分別粘貼有垃圾分類說明35；在所述箱體30底部上面，設有垃圾桶31管正塊36；在所述垃圾箱箱體30的左右兩側，分別設有煙頭筒40，煙頭筒40的上方為煙灰缸41，煙灰缸41的底部與煙頭筒40相通，在煙頭筒40的外側上部，設有煙頭投料口42， 在煙頭筒40的底部，設有煙頭、煙灰清除閘門43。
