本實用新型涉及一種新型塔吊。

背景技術：

中國專利201420172006.2公開了一種新型塔吊，包括基座、塔吊架、操作室和起重臂，所述塔吊架固定在基座上，所述操作室設置在塔吊架上，所述起重臂平衡架設在塔吊架上，所述起重臂的后臂上設置有一個固定的配重和一個移動的配重，所述起重臂的前臂上設置有一個滑動裝置，所述滑動裝置下設置有攝像頭和吊鉤，該實用新型，可以為塔吊司機提供吊鉤下方圖像，便于安全作業，原有固定的配重用來平衡塔吊前臂的自重，增加的一個移動的配重用來平衡起重機起重后形成的重量，從而在塔吊工作時對地基產生的彎矩減小，使其對地基的處理要求降低，也可以適當提高塔吊的起重重量，使得塔吊更加具有安全性。但是該實用新型中的操作室的窗戶上容易堆積雨水或者灰塵，需要人工來清理，耗時費力，實用性差。

技術實現要素：

本實用新型要解決的問題是提供一種自動化程度高、實用性強的新型塔吊。

為了解決上述技術問題，本實用新型采用的技術方案是：一種新型塔吊，包括基座、固定在所述基座上的塔吊本體、安裝在所述塔吊本體上的駕駛室，所述駕駛室上設置有一透明視窗，其特征在于，所述駕駛室的外壁位于所述透明視窗的一側下方固定有橫板，所述駕駛室的外壁位于所述透明視窗的另一側固定有豎直塊，所述橫板上安裝有伺服電機，所述伺服電機的輸出軸上固定有一沿豎直方向設置的螺紋絲桿，所述螺紋絲桿上螺紋滑配有一上下移動塊，所述上下移動塊朝向所述透明視窗的一面固定有第一安裝座，所述第一安裝座上安裝有用于清掃透明視窗上雨水的掃雨器，所述掃雨器的另一端頭固定有第二安裝座，所述豎直塊朝向所述透明視窗的一面設置有滑槽，所述第二安裝座上安裝有至少一個與所述滑槽滑動連接的滑輪，所述駕駛室內安裝有電控箱，所述電控箱的外壁安裝有用于控制所述伺服電機的按鈕組，所述電控箱內安裝有電控模塊，所述電控模塊分別與所述按鈕組、伺服電機電性連接。

優選地，上述的新型塔吊，其中所述掃雨器包括連接所述第一安裝座和第二安裝座的圓柱形筒體、套設在所述圓柱形筒體外壁的掃雨橡皮。

優選地，上述的新型塔吊，其中所述掃雨橡皮內嵌入有一加固網。

優選地，上述的新型塔吊，其中所述加固網的兩個表面均設置有多個嵌入到所述掃雨橡皮內的連接凸起。

優選地，上述的新型塔吊，其中所述電控模塊包括PLC、與所述PLC電性連接的伺服驅動器，所述PLC與所述按鈕組電性連接，所述伺服驅動器與所述伺服電機電性連接。

本實用新型的技術效果主要體現在：通過按鈕組可以控制伺服電機旋轉進而帶動螺紋絲桿轉動，由于上下移動塊與螺紋絲桿螺紋連接，使得上下移動塊在螺紋絲桿上上下滑動，進而帶動掃雨器上下移動掃除透明視窗上的雨水和灰塵，使用方便，自動化程度高；第二安裝座上安裝有至少一個與滑槽滑動連接的滑輪，使得掃雨器上下移動更加平穩。

附圖說明

圖1為本實用新型的結構示意圖；

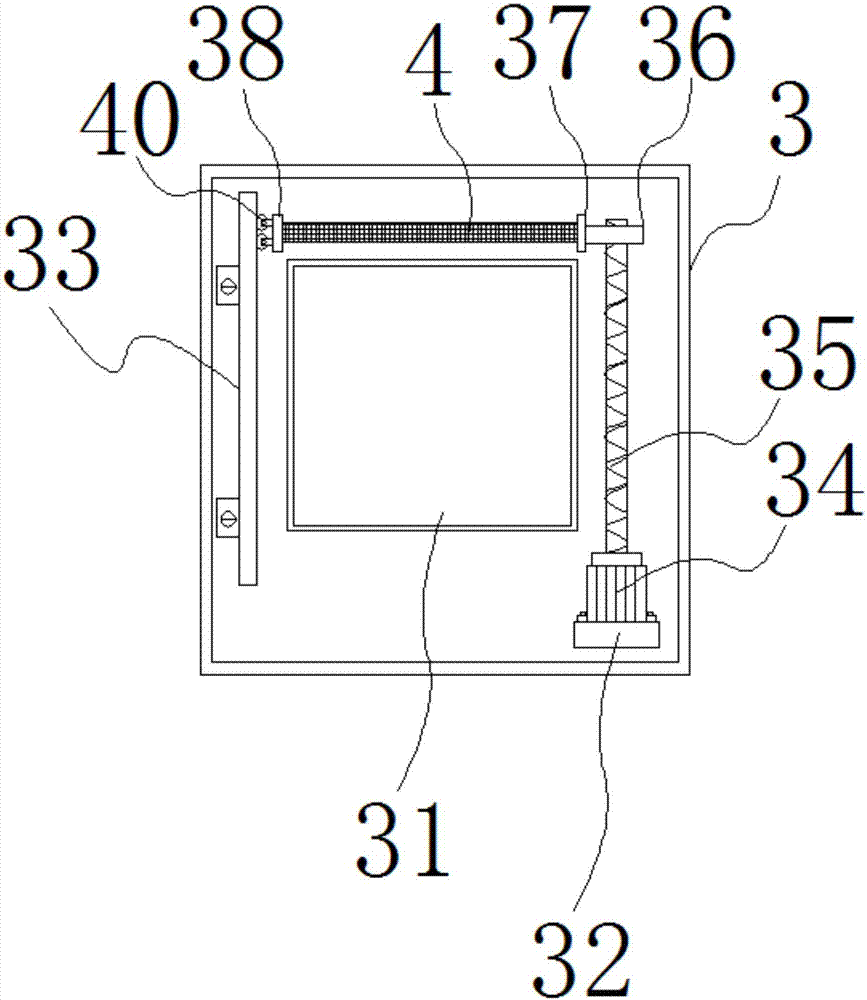

圖2為圖1中駕駛室的左視圖；

圖3為圖2中掃雨器的剖視圖；

圖4為圖1中電控箱的結構示意圖；

圖5為圖4中電控箱的縱向剖視圖；

圖6為圖2中豎直塊的左視圖。

具體實施方式

以下結合附圖，對本實用新型的具體實施方式作進一步地詳述，以使本實用新型的技術方案更易于理解和掌握。

如圖1、2、3、4、5、6所示，一種新型塔吊，包括基座1、塔吊本體、駕駛室3，塔吊本體包括固定在基座1上的塔吊架21、通過回轉機構22連接在塔吊架21上的起重臂23。

駕駛室3上朝向起重臂23的一面設置有一透明視窗31，駕駛室3的外壁位于透明視窗31的右側下方固定有橫板32，駕駛室3的外壁位于透明視窗31的左側固定有豎直塊33，橫板32上安裝有伺服電機34，伺服電機34的輸出軸上焊接有一沿豎直方向設置的螺紋絲桿35，螺紋絲桿35上螺紋滑配有一上下移動塊36，上下移動塊36朝向透明視窗31的一面固定有第一安裝座37，第一安裝座37上安裝有用于清掃透明視窗31上雨水的掃雨器4，掃雨器4的另一端頭固定有第二安裝座38，豎直塊33朝向透明視窗31的一面設置有滑槽39，第二安裝座38上安裝有兩個與滑槽39滑動連接的滑輪40。

駕駛室3內安裝有電控箱5，電控箱5的外壁安裝有用于控制伺服電機34的按鈕組51，電控箱51內安裝有電控模塊。電控模塊包括PLC52、與PLC52電性連接的伺服驅動器53，PLC52與按鈕組51電性連接，伺服驅動器53與伺服電機34電性連接。PLC52內置有驅動伺服電機34的驅動程序，PLC52采用PLC--CPM1A-V1系列。

本實用新型中的掃雨器4包括連接第一安裝座37和第二安裝座38的圓柱形筒體41、套設在圓柱形筒體41外壁的掃雨橡皮42，這樣設計使得掃雨器4的結構更加堅固。

掃雨橡皮42內嵌入有一加固網7，使得掃雨橡皮42更加結實，防止了掃雨橡皮42被磨損，加固網7為鐵絲作為經線和緯線編織而成的網格。加固網7的兩個表面均設置有多個嵌入到掃雨橡皮42內的連接凸起71，這樣設計使得加固網7與掃雨橡皮42連接更緊密。連接凸起71設置在經線和緯線的交匯處。

當然，以上僅為本實用新型的較佳實施例而已，非因此即局限本實用新型的專利范圍，凡運用本實用新型說明書及圖式內容所為之簡易修飾及等效結構變化，均應同理包含于本實用新型的專利保護范圍之內。
