本實用新型涉及門診注射室用具技術領域，具體為一種門診注射室專用垃圾箱。

背景技術：

現如今，在醫院內安設有門診注射室，而門診注射室的工作對象是接納千差萬別的人，其中有嬰幼兒、老年人和年輕人，這些人所患的病各不相同，通過診療后，急需注射治療，當患者與護士交往中同情和關心患者是護士的職責，在門診注射室內大多需要使用到垃圾箱，隨著醫療技術的不斷提高以及科技的發展，市場上出現了不同種類的門診注射室專用垃圾箱。

但是，目前市面上的門診注射室專用垃圾箱，垃圾箱內的垃圾大量的暴露在外，影響注射室內的環境以及注射室內患者護士的心情，且散發大量的有害氣體以及難聞刺鼻的氣味，難以滿足市場以及門診注射室的使用需求。

技術實現要素：

本實用新型的目的在于提供一種門診注射室專用垃圾箱，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種門診注射室專用垃圾箱，包括垃圾箱主體，所述垃圾箱主體的內腔為中空結構，所述垃圾箱主體底部的兩側均固定連接有防滑塊，垃圾箱主體頂部的中部設有垃圾投入臺，垃圾箱主體內腔底部的中部固定連接有的垃圾儲筒上方與垃圾投入臺相互豎向?qū)隼鴥ν驳膬?nèi)腔套有垃圾袋。

所述垃圾箱主體內腔的底部位于垃圾儲筒兩側位置均固定連接有定塊，垃圾箱主體內腔的兩側均固定連接有的限位塊塊體上開設有的槽口內安置有除臭劑，所述限位塊的內側固定連接有垃圾導板，所述垃圾導板包括上導板、中導板和下導板，所述上導板與下導板相互平齊，上導板、中導板與下導板的一側均斜向連接于限位塊的塊體表面。

所述垃圾箱主體的一側固定連接有的側塊正面開設有插槽，垃圾箱主體正面的下方活動連接有擋板，所述擋板的一側固定連接有與側塊相對應的固塊，所述固塊的正面開設有與插槽相對應的插塊。

優選的，所述垃圾箱主體的兩側均固定連接有拉塊，且拉塊的塊體表面設有防水層。

優選的，所述除臭劑為活性炭，且活性炭為木質活性炭。

優選的，所述垃圾投入臺的截面外形為漏斗形結構，且垃圾投入臺的內表面設有耐磨層。

優選的，所述上導板、中導板與下導板的板體表面設有防腐層，上導板的傾斜角度處于135～150度之間，且中導板的傾斜角度處于30～45度之間。

與現有技術相比，本實用新型的有益效果是：

1、本實用新型通過上導板、中導板和下導板組成的垃圾導板以及垃圾投入臺，能夠迅速將注射室內的垃圾投入到該垃圾箱內，利用上導板、中導板和下導板，能夠?qū)⒗盥袢肜洌竺娣e遮擋垃圾箱內的垃圾，有效防止垃圾箱內的垃圾暴露在外影響注射室內的環境以及注射室內患者護士的心情，極大地降低垃圾箱內垃圾所產生的氣味散發于注射室內的量，且除臭劑的使用，能夠迅速吸附垃圾箱內垃圾所散發的有害氣體以及難聞刺鼻的氣味，大幅度提高該垃圾箱的環保效果，使得該垃圾箱具有極高的使用價值和推廣價值，有利于該垃圾箱適用于門診注射室內。

2、本實用新型采用的垃圾儲筒與擋板，能夠?qū)⒆⑸涫覂?nèi)所產生的垃圾迅速收集在垃圾袋內，并且迅速打開擋板取出垃圾儲筒內的垃圾袋，將垃圾進行統一收集處理，提高了該垃圾箱的使用便捷性和便利性。

3、本實用新型防滑塊的使用，能夠提高該垃圾箱使用時的穩定性和穩固性，防止垃圾箱在使用時出現歪斜倒塌的情況，從而有利于該垃圾箱的使用，且拉塊的使用，能夠便于該垃圾箱的提拿移動，進而有利于該垃圾箱大幅度推廣使用。

附圖說明

圖1為本實用新型正面剖面結構示意圖；

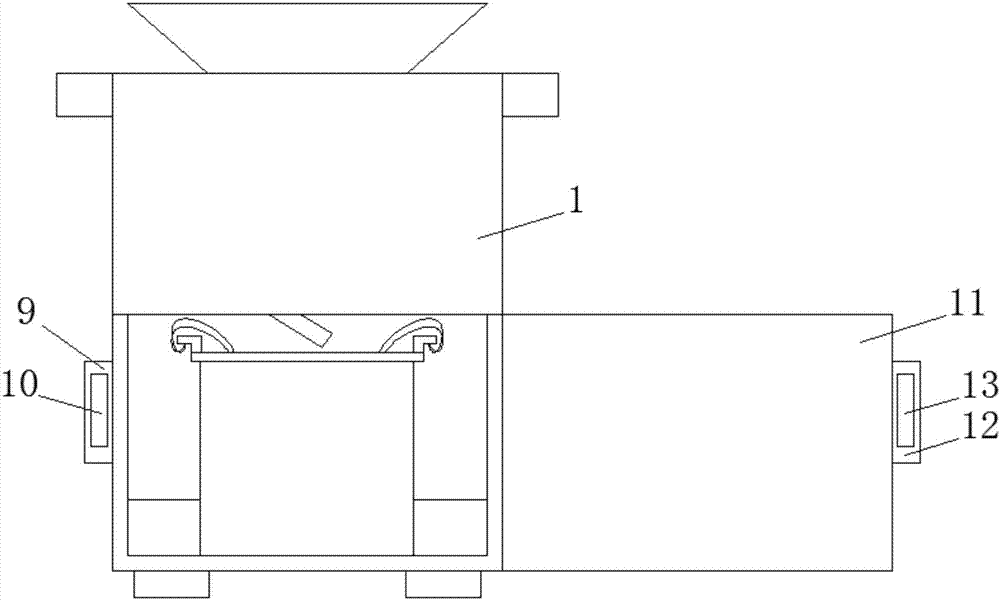

圖2為本實用新型主視圖結構示意圖。

圖中：1垃圾箱主體、2防滑塊、3拉塊、4垃圾投入臺、5垃圾儲筒、51垃圾袋、6定塊、7限位塊、71除臭劑、8垃圾導板、81上導板、82中導板、83下導板、9側塊、10插槽、11擋板、12固塊、13插塊。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：

一種門診注射室專用垃圾箱，包括垃圾箱主體1，垃圾箱主體1的內腔為中空結構，垃圾箱主體1底部的兩側均固定連接有防滑塊2，防滑塊2的使用，能夠提高該垃圾箱使用時的穩定性和穩固性，防止垃圾箱在使用時出現歪斜倒塌的情況，從而有利于該垃圾箱的使用。

垃圾箱主體1的兩側均固定連接有拉塊3，拉塊3的使用，能夠便于該垃圾箱的提拿移動，進而有利于該垃圾箱大幅度推廣使用，且拉塊3的塊體表面設有防水層，防水層的使用能夠提高拉塊3的抗水體腐蝕性能，從而延長了拉塊3的使用壽命。

垃圾箱主體1頂部的中部設有垃圾投入臺4，垃圾投入臺4的截面外形為漏斗形結構，漏斗形結構的設計，能夠便于利用垃圾投入臺4將垃圾迅速的投入到該垃圾箱內，防止在垃圾投放時出現一部分垃圾掉落灑落在外的情況，且垃圾投入臺4的內表面設有耐磨層，耐磨層的使用能夠提高垃圾投入臺4的耐磨耐用耐磨損性能，從而延長了垃圾投入臺4的使用壽命，進而延長了該垃圾箱的使用壽命。

垃圾箱主體1內腔底部的中部固定連接有的垃圾儲筒5上方與垃圾投入臺4相互豎向?qū)鴥ν?的內腔套有垃圾袋51。

垃圾箱主體1內腔的底部位于垃圾儲筒5兩側位置均固定連接有定塊6，垃圾箱主體1內腔的兩側均固定連接有的限位塊7塊體上開設有的槽口內安置有除臭劑71，除臭劑71為活性炭，且活性炭為木質活性炭。

限位塊7的內側固定連接有垃圾導板8，垃圾導板8包括上導板81、中導板82和下導板83，上導板81與下導板83相互平齊，上導板81、中導板82與下導板83的一側均斜向連接于限位塊7的塊體表面，上導板81、中導板82與下導板83的板體表面設有防腐層，防腐層的使用能夠提高上導板81、中導板82與下導板83的抗腐蝕性能，從而延長上導板81、中導板82與下導板83的使用壽命，進而延長了該垃圾箱的使用壽命，上導板81的傾斜角度處于135～150度之間，且中導板82的傾斜角度處于30～45度之間。

垃圾箱主體1的一側固定連接有的側塊9正面開設有插槽10，垃圾箱主體1正面的下方活動連接有擋板11，采用的垃圾儲筒5與擋板11，能夠?qū)⒆⑸涫覂?nèi)所產生的垃圾迅速收集在垃圾袋51內，并且迅速打開擋板11取出垃圾儲筒5內的垃圾袋51，將垃圾進行統一收集處理，提高了該垃圾箱的使用便捷性和便利性，擋板11的一側固定連接有與側塊9相對應的固塊12，固塊12的正面開設有與插槽10相對應的插塊13。

工作原理：使用時，將門診注射室內的人員所產生的垃圾利用垃圾投入臺4投放在垃圾箱內的垃圾儲筒5里，垃圾儲筒5內套有環保型的垃圾袋51，垃圾在重力作用下依次順著上導板81、中導板82和下導板83進入垃圾儲筒5內，在需要清理垃圾箱內的垃圾時，只需要將擋板11打開，取出垃圾儲筒5內的垃圾袋51，將垃圾進行處理即可，利用插塊13與插槽10能夠迅速實現擋板11的蓋合。

綜上所述：本實用新型通過上導板81、中導板82和下導板83組成的垃圾導板8以及垃圾投入臺4，能夠迅速將注射室內的垃圾投入到該垃圾箱內，利用上導板81、中導板82和下導板83，能夠?qū)⒗盥袢肜洌竺娣e遮擋垃圾箱內的垃圾，有效防止垃圾箱內的垃圾暴露在外影響注射室內的環境以及注射室內患者護士的心情，極大地降低垃圾箱內垃圾所產生的氣味散發于注射室內的量，且除臭劑71的使用，能夠迅速吸附垃圾箱內垃圾所散發的有害氣體以及難聞刺鼻的氣味，大幅度提高該垃圾箱的環保效果，使得該垃圾箱具有極高的使用價值和推廣價值，有利于該垃圾箱適用于門診注射室內，解決了垃圾箱內的垃圾大量的暴露在外，影響注射室內的環境以及注射室內患者護士的心情，且散發大量的有害氣體以及難聞刺鼻氣味的問題。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
