本實用新型涉及一種下料裝置，具體為一種具有電動控制功能的大型配肥機下料裝置，屬于農業機械設備領域。

背景技術：

化學肥料是指用化學方法制造或者開采礦石，經過加工制成的肥料，也稱無機肥料，包括氮肥、磷肥、鉀肥、微肥、復合肥料等，它們具有以下一些共同的特點：成分單純，養分含量高，肥效快，肥勁猛，某些肥料有酸堿反應，一般不含有機質，無改土培肥的作用。化學肥料種類較多，性質和施用方法差異較大。配肥機是人們提高化肥生產效率而發明出來的一種機械，可機械化配肥過程，效率高，節省人力資源。現有的配肥機的下料裝置均采用空氣壓縮機來對配好的肥料進行下料，此種方法會出現下料慢和不便于控制的缺點，極大影響了配肥機下料效率。因此，針對上述問題提出一種具有電動控制功能的大型配肥機下料裝置。

技術實現要素：

本實用新型的目的就在于為了解決上述問題而提供一種具有電動控制功能的大型配肥機下料裝置。

本實用新型通過以下技術方案來實現上述目的，一種具有電動控制功能的大型配肥機下料裝置，包括料斗，所述料斗內側設置料掃，且所述料斗內側設置連接管，所述連接管內部設置旋轉柱，所述旋轉柱一端設置傳動環，所述傳動環連接皮帶，所述料斗一側設置支柱，所述支柱中部設置定位板，所述料斗背部設置后板，所述后板一側設置側板，所述側板中部設置旋轉器，所述旋轉器連接電線，且所述旋轉器連接推進桿，所述推進桿連接活動塊，所述活動塊兩側設置支桿，所述料斗下方設置電機，所述電機一端設置緊固片，且所述電機底部設置機座。

優選的，為了使掃料更加快捷，所述料掃為螺紋狀結構。

優選的，為了使電機能更好的傳輸動力給旋轉柱，所述電機上的傳動環和旋轉柱上的傳動環通過皮帶連接。

優選的，為了使活動塊不偏移滑動軌跡，所述活動塊兩側對稱設置有支桿。

優選的，為了使電機更好的傳動，所述電機尾部上下兩側均設置緊固片。

優選的，為了使下料裝置受電動控制，所述旋轉器和電機電性連接于外接電源。

本實用新型的有益效果是：連接管與料掃和活動塊固定連接，活動塊活動課帶動料掃作用移動，螺紋狀料掃可在活動下掃料，將材料掃下料斗；皮帶連接電機和連接管，可在電機帶動下保證料掃處于轉動，可加速掃料過程；支桿為螺紋狀，可在旋轉器通過電線接電后帶動支桿旋轉，通過螺紋帶動活動塊在支桿上活動，從而帶動于活動塊連接的料掃左右移動；本裝置全體均為電動控制，具有傳統空氣壓縮裝置不具有的精確性和穩定性，操作簡便，更便于下料。

附圖說明

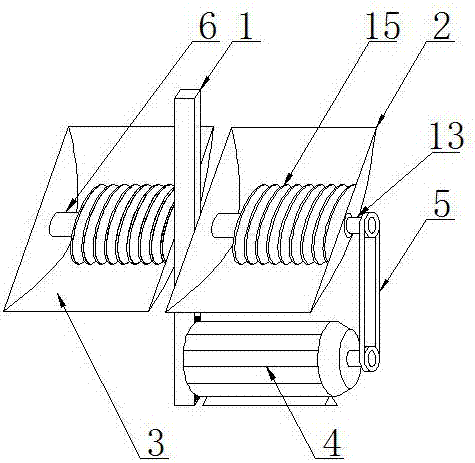

圖1為本實用新型整體結構示意圖。

圖2為本實用新型支柱結構示意圖。

圖3為本實用新型后板結構示意圖。

圖4為本實用新型電機結構示意圖。

圖中：1、支柱；2、料斗；3、后板；4、電機；5、皮帶；6、連接管；7、定位板；8、側板；9、旋轉器；10、電線；11、支桿；12、活動塊；13、旋轉柱；14、推進桿；15、料掃；16、緊固片；17、傳動環；18、機座。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4所示，一種具有電動控制功能的大型配肥機下料裝置，包括料斗2，料斗2內側設置料掃15，且料斗2內側設置連接管6，連接管6內部設置旋轉柱13，旋轉柱13一端設置傳動環17，傳動環17連接皮帶5，料斗2一側設置支柱1，支柱1中部設置定位板7，料斗2背部設置后板3，后板3一側設置側板8，側板8中部設置旋轉器9，旋轉器9連接電線10，且旋轉器9連接推進桿14，推進桿14連接活動塊12，活動塊12兩側設置支桿11，料斗2下方設置電機4，電機4一端設置緊固片16，且電機4底部設置機座18。

料掃15為螺紋狀結構，掃料更便捷。電機4上的傳動環17和旋轉柱13上的傳動環17通過皮帶5連接，便于傳動。活動塊12兩側對稱設置有支桿11，便于固定活動軌跡。電機4尾部上下兩側均設置緊固片16，便于緊固和傳動。旋轉器9和電機4電性連接于外接電源，裝置能電動控制。

本實用新型在使用前，先將連接管6通過支柱1中部的定位板7固定于支柱1上，再將兩個料斗2固定于連接管6兩側，將連接管6內部的旋轉柱13一端的傳動環17通過皮帶5連接于電機4一端的傳動環17上。本實用新型在使用時，打開電機4和旋轉器9，電機4轉動會帶動旋轉柱13旋轉，旋轉柱13會帶動料掃15旋轉，料掃15轉動會進行掃料下料過程；同時，旋轉器9會帶動螺紋狀的推進桿14旋轉，推進桿14旋轉帶動活動塊12左右移動，從而帶動料掃15左右移動，加速掃料下料過程.

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
