本發明涉及一種用于將卷幅材料的卷筒自動連結的方法以及實施所述方法的設備，特別地適于在能夠自動更換所述卷幅材料的卷筒的設備中使用。

背景技術：

1、目前，在各個技術領域中，使用卷幅材料的卷筒來制造或包裝產品的自動化機器的應用是廣為人知的。這些自動化機器的操作意味著在卷幅材料已經完全耗盡時對正在使用的卷筒進行更換。

2、因此，已經開發出適于自動更換卷幅材料的卷筒而無需中斷機器的正常運行周期的設備。這些設備基本上將即將用盡的卷筒的后沿邊緣與新卷筒的前沿邊緣連結。因此，負責的操作人員需要定期向設備供應一個或更多個新的卷幅材料的卷筒；隨后，設備在運行中的卷筒完全被用盡時自動更換該卷筒。

3、例如，從專利ep?0?619?231和ep?2?233?399中能了解用于自動更換卷幅材料的卷筒的設備。

4、根據生產類型，這種操作可能需要相對頻繁地進行。特別是在某些生產領域中，諸如電能存儲設備的構造，單個卷幅材料的卷筒可能在幾分鐘內被消耗完，因此卷筒的更換必須以高頻率重復。

5、因此，在特定的生產領域中需要加快將即將用盡的卷筒的后沿邊緣與新卷筒的前沿邊緣自動連結的操作，而不會在此操作期間損壞有時非常薄的卷幅材料。

6、實際上，在某些生產領域，諸如電能存儲設備的制造中，卷幅材料的條帶至少在一側具有一系列外端部或標記，這些外端部或標記在與表面接觸時容易彎曲或損壞。這顯然會在生產階段期間導致不可接受的浪費量。

7、最終，開發出性能越來越高的自動化機器能夠達到非常高的生產速度，這使得迫切需要同樣快速地更換卷幅材料的卷筒。這特別要求將即將用盡的卷筒的后沿邊緣與新卷筒的前沿邊緣連結被高速自動執行，以便向機器連續供給卷幅材料。

技術實現思路

1、本發明的目的是通過設計一種方法來解決上述問題，該方法允許實現設備中卷幅材料的卷筒的最佳自動連結，以用于更換所述卷幅材料的卷筒，該卷幅材料的卷筒與使用該卷幅材料來制造或包裝產品的機器相關聯。

2、本發明的另外的目的是提供一種確保實現高生產速度的將卷幅材料的卷筒自動連結的方法。

3、本發明的又一目的是提供一種能夠維持卷幅材料的完整性的將卷幅材料的卷筒自動連結的方法。

4、本發明的再一目的是提供一種能夠?qū)崿F(xiàn)將卷幅材料的卷筒自動連結的主題方法的設備，該設備具有簡單的結構和功能性設計、配備有可靠的操作、用途廣泛并且成本相對較低。

5、根據本發明，上述目的是通過根據權利要求1所述的用于將卷幅材料的卷筒自動連結的方法以及根據權利要求2所述的用于將卷幅材料的卷筒自動連結的設備實現的。

6、用于將卷幅材料的卷筒自動連結的設備包括連結組件，連結組件適于拾取卷幅材料的即將用盡的第一卷筒的后沿邊緣并且將該后沿邊緣應用于卷幅材料的第二卷筒的前沿邊緣。

7、根據本發明的一個方面，所述卷幅材料的第二卷筒的前沿邊緣經由以與所述卷幅材料的所述第二卷筒相同的角速度進行旋轉的附著裝置而被保持成靠近該第二卷筒。

8、適當?shù)兀矸牧系牡诙硗驳乃銮把剡吘壴诿嫦蛲獾囊粋?cè)上攜帶有粘附材料的標簽。

9、優選地，所述附著裝置包括徑向臂，徑向臂在自由端處設置有支撐構件，該支撐構件適于連接至抽吸裝置以使支撐構件的面向外的表面處于真空，所述徑向臂安裝至所述卷筒的軸上并且因此以相同的角速度進行旋轉。

10、優選地，所述支撐件包括葉片，該葉片在與所述卷幅材料的卷筒的外表面相切的平面上延展。

11、優選地，所述附著裝置能夠在所述卷幅材料的卷筒的徑向方向上操作，以促進將所述卷幅材料的第二卷筒的所述前沿邊緣應用到所述卷幅材料的即將用盡的第一卷筒的所述后沿邊緣。

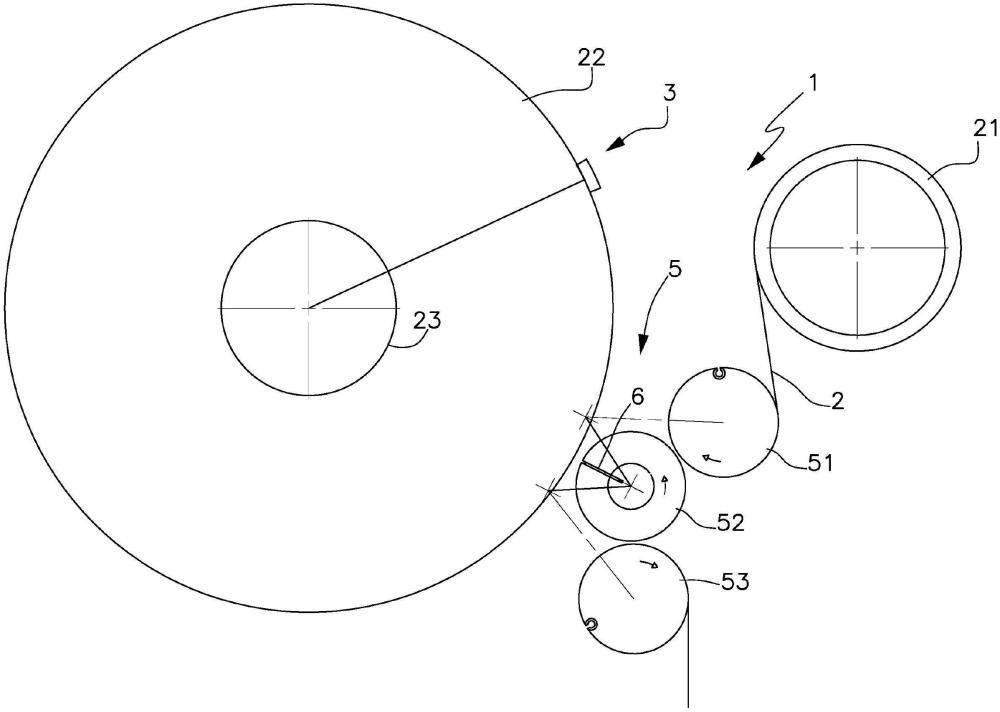

12、優選地，所述連結組件包括多個輥，多個輥在合適的相位關系中能夠根據與所述卷筒的旋轉軸線平行的相應旋轉軸進行旋轉，從而依次地使從所述第一卷筒退繞的所述卷幅材料進行附著、對該第一卷筒的所述后沿邊緣進行切割、將所述第一卷筒的所述后沿邊緣傳遞到所述第二卷筒的所述前沿邊緣上、以及使用所述粘附材料的標簽將所述后沿邊緣連結至所述前沿邊緣。

13、適當?shù)兀鲚佅鄬?duì)于彼此反向旋轉。

14、優選地，所述連結組件包括用于對卷幅材料進行拾取并且使卷幅材料退繞的第一輥，所述第一輥能夠連接至抽吸裝置，以使第一輥的外周表面處于真空，從而對從第一卷筒退繞的所述卷幅材料進行保持。

15、優選地，所述連結組件包括在所述卷幅材料的前進方向上位于所述第一輥下游的第二輥，所述第二輥用于將所述第一卷筒的所述后沿邊緣傳遞到所述第二卷筒的所述前沿邊緣上，在所述第二輥上承載有用于對從所述第一卷筒退繞的卷幅材料進行切割并且適合于對所述后沿邊緣進行限定的裝置。

16、優選地，所述切割裝置包括刀片，刀片被容置于徑向形成在所述第二輥的本體中的坐置部?jī)?nèi)，所述刀片適于在停用的縮回位置與從所述第二輥伸出以執行對卷幅材料的切割的前進位置之間進行致動。

17、優選地，所述連結組件包括位于所述第二輥下游的第三輥，所述第三輥用于在所述第二卷筒的所述前沿邊緣連結至所述第一卷筒的所述后沿邊緣之后對待供給的卷幅材料進行驅動，所述第三輥能夠連接至抽吸裝置，以使第三輥的外周表面處于真空。

18、適當?shù)兀矸牧系乃龅谝痪硗埠途矸牧系乃龅诙硗脖徊贾迷诓⑴挪贾们夜裁娴南鄳?yīng)工作位置中，由相應的電動聯接構件支撐以根據平行軸進行旋轉。

19、方便地，所述連結組件由可移動組件承載，所述可移動組件適于使該連結組件在所述輥的軸向方向上平移一行程，所述行程的幅度大于卷幅材料的厚度。

20、優選地，所述可移動組件能夠在工作位置與縮回位置之間移動，在工作位置中，所述可移動組件與所述卷幅材料的第一卷筒和卷幅材料的第二卷筒共面，在縮回位置中，所述連結組件與從所述卷筒退繞的所述卷幅材料不接合。

21、優選地，所述可移動組件能夠使所述連結組件在第一工作位置和第二工作位置之間進行角度旋轉，第一工作位置和第二工作位置相對于彼此是鏡像的。

22、本發明還涉及一種將卷幅材料的卷筒自動連結的方法，該方法包括以下步驟：

23、a.以與卷幅材料的退繞的第一卷筒的工作位置并排放置的方式，將卷幅材料的第二卷筒布置在工作位置中，以一致地供給該卷幅材料，所述第一卷筒和所述第二卷筒能夠相對于平行的旋轉軸進行旋轉；

24、b.將所述卷幅材料的第二卷筒的前沿邊緣與通過所述卷幅材料的該第二卷筒(22)而被操作成旋轉的附著裝置相關聯，所述前沿邊緣在面向外的一側上承載有粘附裝置(4)；

25、c.通過傳感器裝置對卷幅材料的退繞的所述第一卷筒的剩余直徑進行檢測；

26、d.當檢測到所述卷幅材料的退繞的所述第一卷筒的預定剩余直徑時，使所述卷幅材料的所述第二卷筒進行旋轉；

27、e.對所述卷幅材料的退繞的所述第一卷筒的后沿端部進行切割；

28、f.將所述卷幅材料的所述第一卷筒的所述后沿端部與連結組件接合，連結組件在所述卷幅材料的供給方向上布置在所述第一卷筒的下游；

29、g通過與所述卷幅材料的所述第二卷筒成一體的所述附著裝置，將所述卷幅材料的所述第一卷筒的所述后沿端部應用到旋轉的所述卷幅材料的所述第二卷筒的所述前沿邊緣上，

30、h.通過與所述第二卷筒的所述前沿邊緣相關聯的所述粘附裝置，將所述卷幅材料的卷筒的所述后沿端部與所述卷幅材料的該卷筒的所述前沿邊緣連結。

31、該主題方法提供了使卷幅材料的第二卷筒以下述外周速度進行旋轉：該外周速度大致對應于向使用所述卷幅材料的機器供給所述卷幅材料的速度。

32、根據本發明的方面，該方法提供將所述卷幅材料的第一卷筒的后沿邊緣與所述連結組件的多個輥接合，所述輥在合適的相位關系中能夠根據與所述卷筒的旋轉軸線平行的相應旋轉軸進行旋轉，從而依次執行使從所述第一卷筒退繞的所述卷幅材料進行附著、對該第一卷筒的所述后沿邊緣進行切割、將所述第一卷筒的所述后沿邊緣傳遞到所述第二卷筒的所述前沿邊緣上、以及通過所述粘附材料的標簽將所述后沿邊緣連結至所述前沿邊緣。

33、根據本發明的另一方面，該方法涉及：在將所述卷筒的所述后沿邊緣連結至所述卷筒的所述前沿邊緣的步驟結束時，將所述連結組件從與所述卷幅材料的第一卷筒和卷幅材料的第二卷筒共面的工作位置平移到縮回位置，在縮回位置中，所述連結組件的輥與從所述卷筒退繞的所述卷幅材料不接合。

34、方便地，在所述連結組件的縮回位置中，該方法提供將連結組件在相對于彼此為鏡像的第一工作位置和第二工作位置之間進行角度旋轉，以便準備用于后續連結操作的所述輥。
