本技術涉及密封罐領域，尤其涉及一種帶滑動式密封結構的密封罐。

背景技術：

1、密封罐通常包括罐體、蓋體和密封圈，密封圈設置在蓋體上，在蓋體與罐體緊固后，利用密封圈密封住罐體，以使密封罐的內部空間與外界隔絕，起到密封效果。

2、中國實用新型專利cn202481505u公開了一種氣密式易扣密封罐，該氣密式易扣密封罐包括塑料罐蓋和透明的塑料罐體，罐蓋包括上蓋體和下蓋體，上蓋體具有一個開口朝下的蓋口，蓋口與罐體的罐口相配合，蓋口下制有內縮的斜面凸環，斜面凸環伸入罐體內壁中，在上蓋體中設有一個穿插的連桿，連桿的上端露出上蓋體外，并安有能帶動連桿提升下降的扳手，連桿的下端連接下蓋體，下蓋體的外壁套有l型密封圈，l型密封圈的內側面與斜面凸環相配合，l型密封圈的外側面與罐體的內壁面相接觸。該方案通過采用扳動形式，帶動連桿下的下蓋體上下移位，使位于下蓋體外壁的l型密封圈與罐體內壁產生氣密封，動作簡單，密封可靠，透明的塑料罐體生產容易，包裝通用性好。

3、不過，上述實用新型專利cn202481505u中的密封罐結構存在不足：需要給扳手施加扳動力才能確保罐蓋上下移動以由密封圈密封住罐體，這樣就對用戶所施加扳動力的大小提出了較高要求，難以滿足用戶簡單輕易施力就可密封住或者打開罐體的需求。

技術實現思路

1、本實用新型所要解決的技術問題是針對上述現有技術提供一種結構全新的、方便對罐體密封操作的帶滑動式密封結構的密封罐。

2、本實用新型解決上述技術問題所采用的技術方案為：帶滑動式密封結構的密封罐，包括：

3、罐體，具有上端開口的盛物腔；

4、蓋體結構，用以與罐體配合以蓋設在罐體盛物腔的上端開口處；

5、密封圈，設于蓋體結構上且被配置成能與罐體的盛物腔內壁相貼合；

6、其特征在于，蓋體結構包括：

7、蓋體本體；

8、滑動蓋，位于密封圈的上方且被配置成在受外部驅動力下沿蓋體本體的預設方向來回滑動地設置在蓋體本體上；

9、擠壓件，設置在滑動蓋與密封圈之間，并能上下移動；

10、其中，滑動蓋與擠壓件配合連接，滑動蓋的滑移能帶動擠壓件做上下移動，擠壓件的下移能擠壓密封圈周緣，使密封圈壓緊在盛物腔內壁。

11、改進地，在所述帶滑動式密封結構的密封罐中，所述蓋體結構還包括：

12、滑軌，設置在滑動蓋上，該滑軌具有軌道高點、軌道低點以及分別連接軌道高點和軌道低點的傾斜的軌道主體；

13、滑動配合部，設置在擠壓件上，該滑動配合部被配置成可滑動地設置在滑軌內以沿滑軌的形成方向來回滑動；

14、其中，滑動蓋沿預設方向滑動且滑動配合部沿滑軌方向自軌道高點移動至軌道低點時，該滑動配合部帶動擠壓件下移以擠壓密封圈產生朝向所述盛物腔內壁方向的擴張形變；滑動蓋沿預設方向的反向滑動且滑動配合部沿滑軌方向自軌道低點移動至軌道高點時，該滑動配合部帶動擠壓件朝著遠離密封圈的方向上移。

15、進一步地，在所述帶滑動式密封結構的密封罐中，所述蓋體本體上固定有底板，所述密封圈安裝在所述底板上，所述擠壓件位于底板上方，該底板上形成有配合所述滑動配合部上下移動的缺口。

16、再改進，在所述帶滑動式密封結構的密封罐中，所述密封圈具有：

17、密封圈本體；

18、彈性質的側壁，沿密封圈本體的周向形成且朝著密封圈本體上方傾斜向外延伸以與密封圈本體形成第一腔體，所述底板設置在該第一腔體內。

19、改進地，在所述帶滑動式密封結構的密封罐中，所述滑軌形成于所述滑動蓋上。

20、改進地，在所述帶滑動式密封結構的密封罐中，所述滑動蓋上具有承受所述外部驅動力的受力部。

21、進一步改進，在所述帶滑動式密封結構的密封罐中，所述蓋體本體上形成有開口和軌道槽，所述滑動蓋設置在該開口處且沿該軌道槽來回滑動。

22、再改進地，在所述帶滑動式密封結構的密封罐中，所述蓋體本體、密封圈、滑動蓋、擠壓件和底板通過可拆卸方式組裝在一起。

23、與現有技術相比，本實用新型的優點在于：

24、首先，該實用新型中的密封罐在已有罐體、蓋體結構和密封圈的基礎上，改進蓋體結構為滑動式結構，該蓋體結構可以在外部驅動力下通過滑動方式以令密封圈緊貼或者遠離罐體的盛物腔內壁，從而實現蓋體結構對罐體的密封或者通過反向滑動解除蓋體結構對罐體的密封。這樣，只需要用戶施加較小的外部驅動力(即推力或者回撥力)就可實現蓋體結構上滑動蓋的滑動，實現或者解除密封圈對罐體的密封，更加方便用戶通過簡單輕易操作實現對密封罐的罐體的密封操作。相對傳統采用令罐蓋上下移動方式以密封住罐體的密封方式，該實用新型所采用滑動式的蓋體結構的密封方式，更加簡單、方便。

25、其次，在該實用新型的密封罐中，密封圈設于蓋體結構上以與罐體的盛物腔內壁相貼合，在密封或者打開罐體的過程中，該密封圈在罐體盛物腔中的相對位置始終保持不變，不需要隨蓋體結構產生上下移動，這樣避免了密封圈因做上下移動而出現的晃動情況，增強了密封圈對罐體盛物腔的密封效果，而且還可以避免密封圈與盛物腔內壁因相對上下移動而產生摩擦，如此，可以延長密封圈的使用壽命。

26、最后，通過設置蓋體結構上的蓋體本體、密封圈、滑動蓋、擠壓件和底板通過可拆卸方式組裝在一起，可以方便將各部件拆卸分離后進行單獨清洗，確保蓋體結構的整體清潔。

技術特征：

1.帶滑動式密封結構的密封罐，包括：

2.根據權利要求1所述的帶滑動式密封結構的密封罐，其特征在于，所述蓋體結構還包括：

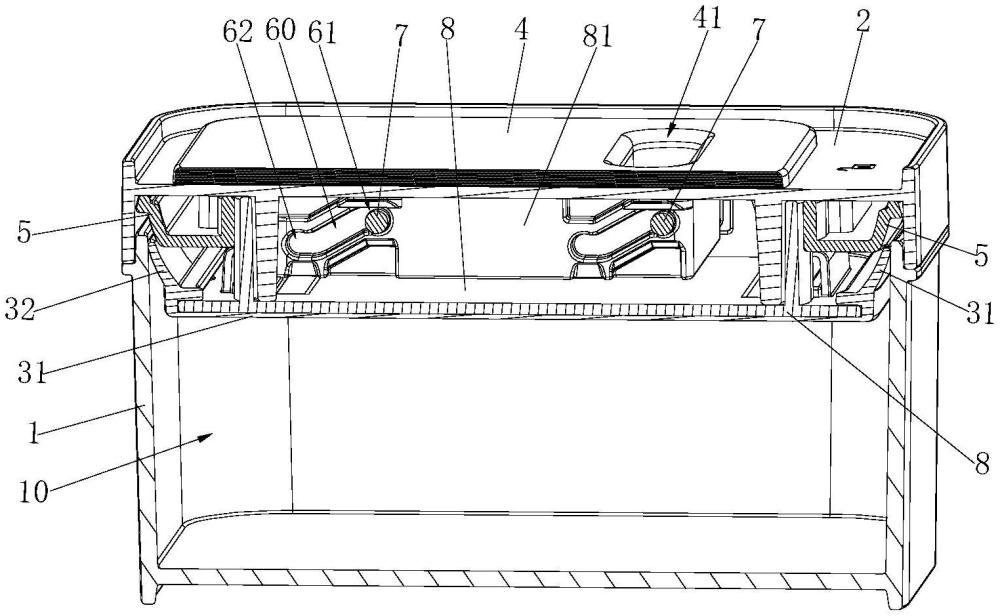

3.根據權利要求2所述的帶滑動式密封結構的密封罐，其特征在于，所述蓋體本體(2)上固定有底板(8)，所述密封圈(3)安裝在所述底板(8)上，所述擠壓件(5)位于底板(8)上方，該底板(8)上形成有配合所述滑動配合部(7)上下移動的缺口(80)。

4.根據權利要求3所述的帶滑動式密封結構的密封罐，其特征在于，所述密封圈(3)具有：

5.根據權利要求2所述的帶滑動式密封結構的密封罐，其特征在于，所述滑軌(6)形成于所述滑動蓋(4)上。

6.根據權利要求1所述的帶滑動式密封結構的密封罐，其特征在于，所述滑動蓋(4)上具有承受所述外部驅動力的受力部(41)。

7.根據權利要求1～6任一項所述的帶滑動式密封結構的密封罐，其特征在于，所述蓋體本體(2)上形成有開口(20)和軌道槽(21)，所述滑動蓋(4)設置在該開口(20)處且沿該軌道槽(21)來回滑動。

8.根據權利要求3或4所述的帶滑動式密封結構的密封罐，其特征在于，所述蓋體本體(2)、密封圈(3)、滑動蓋(4)、擠壓件(5)和底板(8)通過可拆卸方式組裝在一起。

技術總結
本技術涉及一種帶滑動式密封結構的密封罐，包括罐體、蓋體結構和密封圈，罐體具有上端開口的盛物腔，密封圈設在蓋體上且被配置成能與罐體盛物腔內壁相貼合，蓋體結構包括蓋體本體、滑動蓋和擠壓件，滑動蓋位于密封圈上方且被配置成在受外部驅動力下沿蓋體本體的預設方向來回滑動地設在蓋體本體上，擠壓件設在滑動蓋與密封圈之間，并能上下移動；滑動蓋與擠壓件配合連接，滑動蓋的滑移能帶動擠壓件做上下移動，擠壓件的下移能擠壓密封圈周緣，以使密封圈壓緊在盛物腔內壁。這樣，只需要用戶施加較小的外部驅動力以令滑動蓋滑動，進而實現或者解除密封圈對罐體的密封，更加方便用戶通過簡單輕易操作實現對密封罐的罐體的密封操作。

技術研發人員：胡海東
受保護的技術使用者：寧波太中實業有限公司
技術研發日：20240118
技術公布日：2025/4/24
