本技術涉及灌裝設備，尤其涉及一種風味醬同步多列灌裝設備。

背景技術：

1、風味醬，或稱風味醬。用于協調各類食品的味道，以滿足食用者要求的醬狀調味品，風味醬的種類可謂多如牛毛，風味醬在生產包裝的過程中一般采用灌裝裝置進行灌裝和封蓋；

2、一般醬料灌裝分為人工灌裝和自動灌裝，人工灌裝生產效率低，少數自動灌裝用的灌裝機。參考文獻cn214990179u一種調味醬自動化灌裝生產設備，為一種自動灌裝設備，但是其中蓄料艙的底部不涉及對灌裝頭的控制部分，導致每次下料必須將蓄料艙的內部醬料排干凈，因?yàn)檩斔途€為連續動作前進，而灌裝嘴沒有相應控制部件，會持續下料，導致醬料注射在輸送線上。

3、在灌裝部件的清理問題上，現有具有氣泵進行氣動清理管道的方案，但是由于醬料是流動狀，容易導致清理口粘接或堵塞產生。

4、有鑒于此特提出本實用新型。

技術實現思路

1、為解決上述技術問題，本實用新型采用技術方案的基本構思是：

2、本實用新型針對現有技術存在的不足，提供了龍門架帶有鐵屑回收功能的機床，具體技術方案如下：

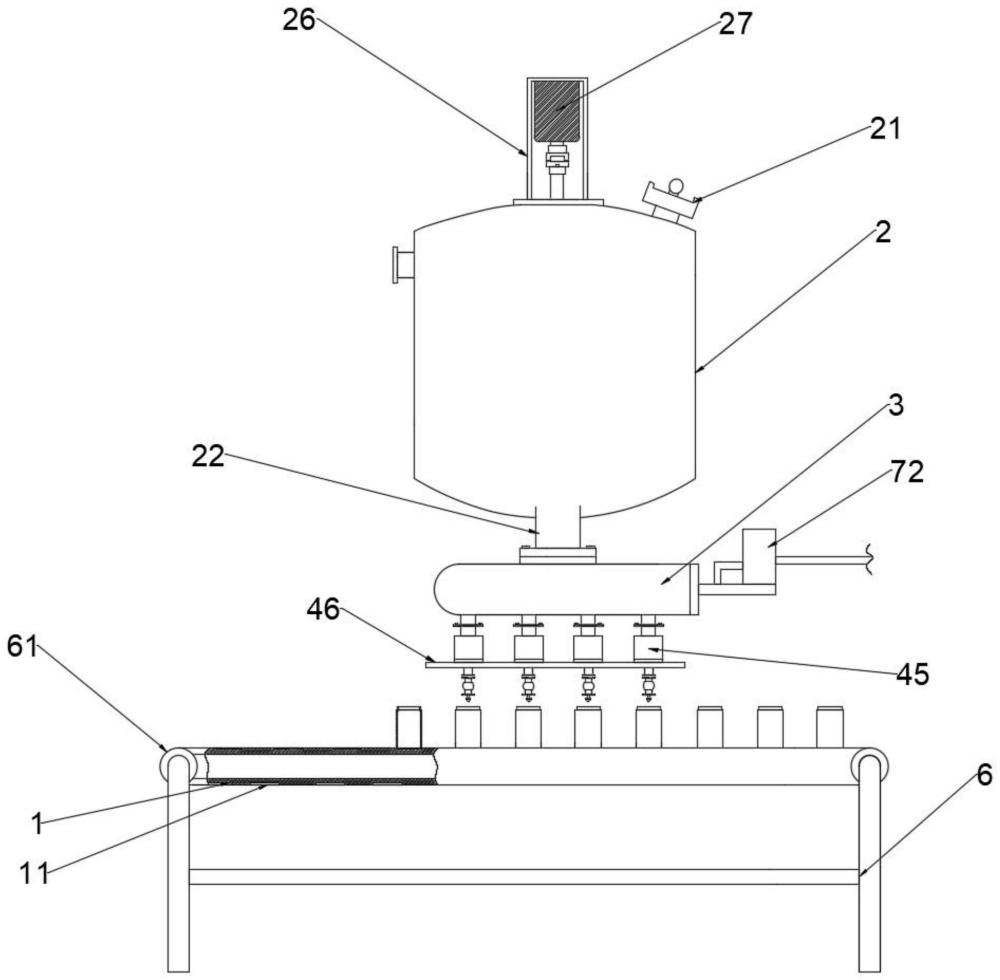

3、一種風味醬同步多列灌裝設備，包括

4、輸送帶，所述輸送帶上設置有安裝口，所述安裝口內適于放置罐體；

5、承載罐，所述承載罐上設置有進料口，底部設置有出料口，且承載罐內安裝有攪拌桿，所述攪拌桿內安裝有多組攪拌葉；

6、變量體，所述變量體為長筒狀，所述變量體安裝在承載罐下，且頂部安裝有連接口一與出料口相連通；所述變量體的底部安裝有多組沿輸送帶前進方向排列的下料體，所述下料體與變量體相連通，多組所述下料體上安裝有開關閥；

7、所述下料體包括灌裝嘴，所述灌裝嘴設置有多組，且位于變量體的底部；

8、清理件，清理件包括氣動管道、氣閥和封堵構件，所述氣動管道的連通變量體，所述氣閥連接在氣動管道上；所述變量體內安裝有連接塊，所述連接塊上設置有出氣孔，所述出氣孔為錐形孔，所述封堵構件安裝在出氣孔內。

9、在更進一步的技術方案中，所述封堵構件包括支撐板、活動板和封閉堵頭，所述支撐板的四角設置有連接柱，所述連接柱與出氣孔內壁相固定連接，所述活動板位于封閉堵頭和支撐板之間，活動板與支撐板之間安裝有伸縮套筒；

10、所述支撐板相對活動板的一側安裝有電磁鐵，所述活動板相對支撐板的一側設置有磁吸鐵；

11、所述磁吸鐵外套設有中心彈簧，所述中心彈簧的一端固定連接在支撐板，另一端固定在活動板上；所述磁吸鐵位于中心彈簧的內側。

12、在更進一步的技術方案中，所述磁吸鐵和電磁鐵的直徑不大于中心彈簧的中徑的一半。

13、在更進一步的技術方案中，所述伸縮套筒包括殼體一和殼體二，所述殼體一內設置有內腔，適于殼體二的端部沿內腔移動且沿伸縮套筒的軸線方向；

14、所述殼體二的端部?jī)蓚?cè)設置有凸臺，所述殼體一內設置有收口部，所述收口部適于限制凸臺沿伸縮套筒的軸線方向的滑動。

15、在更進一步的技術方案中，所述封閉堵頭包括大徑部、小徑部和錐形堵頭部，所述大徑部與殼體二相固定連接，所述小徑部的兩側分別與大徑部和錐形堵頭部相一體連接；所述錐形堵頭部與出氣孔端部相適配。

16、在更進一步的技術方案中，還包括機架，所述機架上安裝有傳動輥并安裝在輸送帶內，所述傳動輥適于驅動輸送帶旋轉。

17、在更進一步的技術方案中，所述承載罐包括罐體殼，所述罐體殼的外端安裝有側安裝口；

18、所述罐體殼的頂部安裝有固定架，所述固定架內安裝有驅動電機，所述驅動電機的輸出端向下設置且安裝有攪拌桿，所述攪拌桿與驅動電機的輸出端安裝有聯軸器；

19、所述罐體殼的內壁底部設置有底部塊，所述底部塊與攪拌桿的底部相旋轉連接；

20、所述底部塊的底部設置有通槽與出料口相連通。

21、在更進一步的技術方案中，所述下料體還包括出料管道和開關閥，所述出料管道與變量體相連通；所述出料管道的底部安裝有開關閥，所述開關閥適于控制灌裝嘴開閉；

22、所述開關閥的開關部件同軸連接有旋轉齒輪，所述旋轉齒輪與開關部件同軸旋轉；

23、每組所述開關部件均設置有旋轉齒輪，多組所述旋轉齒輪外安裝有同步件，所述同步件適于帶動旋轉齒輪同步旋轉。

24、在更進一步的技術方案中，所述同步件包括上齒條、下齒條和約束架，所述約束架內設置有安裝腔且內部設置有限位條，所述上齒條和下齒條的兩側均設置有限位槽，所述限位槽與限位條相適配；

25、所述上齒條和下齒條分別安裝在約束架內，所述上齒條與下齒條之間安裝有主齒輪，所述主齒輪適于帶動上齒條和下齒條相對移動，所述旋轉齒輪與上齒條和下齒條相嚙合，一組所述約束架外安裝有同步電機，所述同步電機的輸出端適于延伸至約束架內并與主齒輪相連接。

26、在更進一步的技術方案中，每組灌裝嘴上均安裝有電動灌裝閥，灌裝嘴外安裝有定位板，多組灌裝嘴水平排料固定在定位板上，電動灌裝閥位于定位板上。

27、有益效果：

28、本實用新型通過電磁鐵與外部的電源電性連接，產生吸附磁力使得磁吸鐵朝向電磁鐵運動，帶動活動板向右運動，使得封封閉堵頭打開，通過外部的氣源與氣閥連接，氣閥電動打開，使得氣流進入連接塊內，通入變量體內，后向下沖出灌裝嘴，可以用來清理變量體和灌裝嘴，不需要人為清理，實現自動化清理效果。

29、本實用新型通過上下齒條進行相對安裝，通過同步電機的工作帶動主齒輪轉動，帶動上下齒條行走驅動旋轉齒輪旋轉，繼而帶動開關閥開閉，實現對多個灌裝嘴的下料的控制。

技術特征：

1.一種風味醬同步多列灌裝設備，其特征在于，包括

2.根據權利要求1所述的一種風味醬同步多列灌裝設備，其特征在于，所述封堵構件包括支撐板、活動板和封閉堵頭，所述支撐板的四角設置有連接柱，所述連接柱與出氣孔內壁相固定連接，所述活動板位于封閉堵頭和支撐板之間，活動板與支撐板之間安裝有伸縮套筒；

3.根據權利要求2所述的一種風味醬同步多列灌裝設備，其特征在于，所述伸縮套筒包括殼體一和殼體二，所述殼體一內設置有內腔，適于殼體二的端部沿內腔移動且沿伸縮套筒的軸線方向；

4.根據權利要求3所述的一種風味醬同步多列灌裝設備，其特征在于，所述封閉堵頭包括大徑部、小徑部和錐形堵頭部，所述大徑部與殼體二相固定連接，所述小徑部的兩側分別與大徑部和錐形堵頭部相一體連接；所述錐形堵頭部與出氣孔端部相適配。

5.根據權利要求1-4任一項所述的一種風味醬同步多列灌裝設備，其特征在于，還包括機架，所述機架上安裝有傳動輥并安裝在輸送帶內，所述傳動輥適于驅動輸送帶旋轉。

6.根據權利要求5所述的一種風味醬同步多列灌裝設備，其特征在于：所述承載罐包括罐體殼，所述罐體殼的外端安裝有側安裝口；

7.根據權利要求6所述的一種風味醬同步多列灌裝設備，其特征在于：所述下料體還包括出料管道和開關閥，所述出料管道與變量體相連通；所述出料管道的底部安裝有開關閥，所述開關閥適于控制灌裝嘴開閉；

8.根據權利要求7所述的一種風味醬同步多列灌裝設備，其特征在于：

9.根據權利要求6所述的一種風味醬同步多列灌裝設備，其特征在于：每組灌裝嘴上均安裝有電動灌裝閥，灌裝嘴外安裝有定位板，多組灌裝嘴水平排料固定在定位板上，電動灌裝閥位于定位板上。

技術總結
本技術公開了一種風味醬同步多列灌裝設備，涉及灌裝設備。輸送帶，輸送帶上設置有安裝口，安裝口內適于放置罐體；承載罐，承載罐上設置有進料口，底部設置有出料口，且承載罐內安裝有攪拌桿；變量體，變量體為長筒狀，變量體安裝在承載罐下，且頂部安裝有連接口一與出料口相連通；變量體的底部安裝有多組沿輸送帶前進方向排列的下料體，下料體與變量體相連通；清理件，清理件包括氣動管道、氣閥和封堵構件，氣動管道的連通變量體，氣閥連接在氣動管道上；變量體內安裝有連接塊，連接塊上設置有出氣孔，出氣孔為錐形孔，封堵構件安裝在出氣孔內。本技術解決了現有灌裝設備的清理管道出口端部容易堵塞且難以清理的技術問題。

技術研發人員：麻志剛
受保護的技術使用者：金菜地食品股份有限公司
技術研發日：20240422
技術公布日：2025/4/24
