本技術涉及一種糕點盒，具體是一種便攜式分裝糕點盒。

背景技術：

1、一般糕點業者于販售糕點時，多會依照糕點的尺寸大小，給予一適當的包裝盒，以方便攜帶，同時可以保護糕點不受撞擊及污染。

2、現在糕點種類越來越多，尺寸大小各不相同，糕點盒一般只存放相同種類的糕點，如果放置不同大小糕點的話，會造成固定不穩固，容易損壞糕點。

技術實現思路

1、本實用新型的目的在于提供一種便攜式分裝糕點盒，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種便攜式分裝糕點盒，底板組件一側設有上蓋組件，上蓋組件與底板組件卡接，底板組件種包括底板、底托、放置口、中心卡接塊、條形卡接塊，底板中設有多組放置口，放置口一體成型于底板上，放置口的一側設有底托，底托一側固定連接在底板上，底板上側設有中心卡接塊，中心卡接塊固定連接在底板上，中心卡接塊的周邊設有多組條形卡接塊，條形卡接塊固定連接在底板上，底托中設有連接塊、波紋板、放置板，連接塊與底板固定連接，連接塊內側設有多組波紋板和放置板，波紋板和放置板固定連接并交替設置在連接塊內側。

4、作為本實用新型進一步的方案：上蓋組件中包括上蓋、副蓋、提手、卡槽、上蓋中設有多組副蓋，副蓋的一端固定連接在上蓋上，副蓋的另一端與上蓋卡接，上蓋的內側中設有卡槽，卡槽固定連接在上蓋上，上蓋的一側設有提手，提手固定連接在上蓋上。

5、作為本實用新型進一步的方案：副蓋中包括手扣和柔性板，手扣一體成型在副蓋上，柔性板與上蓋固定連接。

6、作為本實用新型進一步的方案：卡槽中設有中心卡槽和條形卡槽，中心卡槽和條形卡槽固定連接在上蓋上。

7、作為本實用新型再進一步的方案：上蓋與底板卡接，中心卡槽和中心卡接塊卡接，條形卡槽和條形卡接塊卡接。

8、與現有技術相比，本實用新型的有益效果是：

9、波紋板為可拉伸和折疊的結構，放置板設有多組且直徑不同，可以適配不同大小的糕點，將糕點放置在放置板上后，對應的波紋板向下伸長并且糕點底部會和波紋板連接部分卡接，此時底托可以對不同大小的糕點進行固定。

10、通過副蓋和上蓋的設置，可以實現打開上蓋來整體打開糕點盒，也可以打開副蓋，可以打開單獨一個盛放糕點的區域，此種方式可以防止整體打開糕點盒時糕點太多容易出現糕點意外掉落的情況。

11、通過卡接塊和卡槽的設置可以將整體糕點和分出多組區域，每組區域各不相通，此種方式可以在盛放不同口味的糕點時，防止糕點串味，影響食用時的味道。

技術特征：

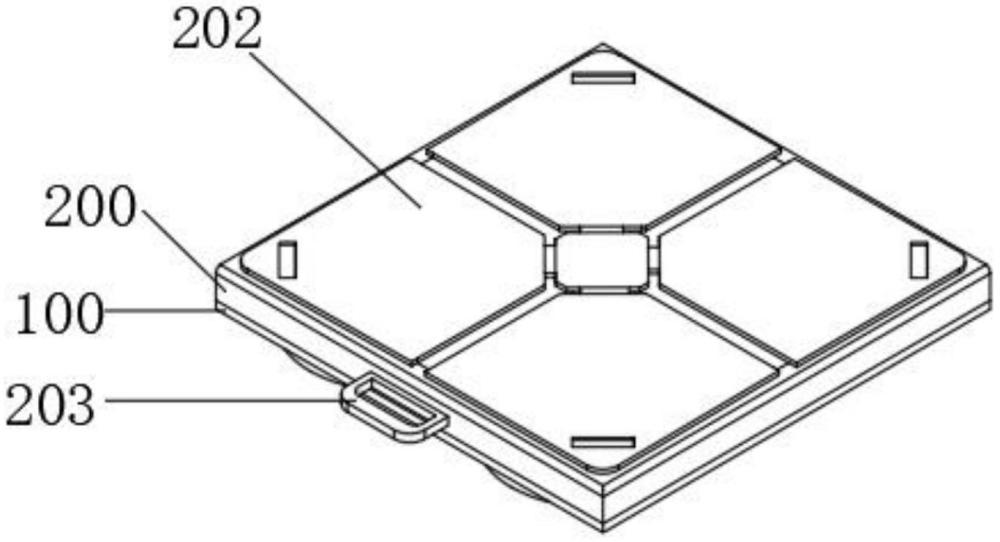

1.一種便攜式分裝糕點盒，包括底板組件(100)、上蓋組件(200)，其特征在于，底板組件(100)一側設有上蓋組件(200)，上蓋組件(200)與底板組件(100)卡接，底板組件(100)種包括底板(101)、底托(102)、放置口(103)、中心卡接塊(104)、條形卡接塊(105)，底板(101)中設有多組放置口(103)，放置口(103)一體成型于底板(101)上，放置口(103)的一側設有底托(102)，底托(102)一側固定連接在底板(101)上，底板(101)上側設有中心卡接塊(104)，中心卡接塊(104)固定連接在底板(101)上，中心卡接塊(104)的周邊設有多組條形卡接塊(105)，條形卡接塊(105)固定連接在底板(101)上，底托(102)中設有連接塊(121)、波紋板(122)、放置板(123)，連接塊(121)與底板(101)固定連接，連接塊(121)內側設有多組波紋板(122)和放置板(123)，波紋板(122)和放置板(123)固定連接并交替設置在連接塊(121)內側。

2.根據權利要求1所述的一種便攜式分裝糕點盒，其特征在于，上蓋組件(200)中包括上蓋(201)、副蓋(202)、提手(203)、卡槽(204)、上蓋(201)中設有多組副蓋(202)，副蓋(202)的一端固定連接在上蓋(201)上，副蓋(202)的另一端與上蓋(201)卡接，上蓋(201)的內側中設有卡槽(204)，卡槽(204)固定連接在上蓋(201)上，上蓋(201)的一側設有提手(203)，提手(203)固定連接在上蓋(201)上。

3.根據權利要求2所述的一種便攜式分裝糕點盒，其特征在于，副蓋(202)中包括手扣(221)和柔性板(222)，手扣(221)一體成型在副蓋(202)上，柔性板(222)與上蓋(201)固定連接。

4.根據權利要求2所述的一種便攜式分裝糕點盒，其特征在于，卡槽(204)中設有中心卡槽(241)和條形卡槽(242)，中心卡槽(241)和條形卡槽(242)固定連接在上蓋(201)上。

5.根據權利要求4所述的一種便攜式分裝糕點盒，其特征在于，上蓋(201)與底板(101)卡接，中心卡槽(241)和中心卡接塊(104)卡接，條形卡槽(242)和條形卡接塊(105)卡接。

技術總結
本技術公開了一種便攜式分裝糕點盒，包括底板組件、上蓋組件，底板中設有多組放置口，放置口一體成型于底板上，放置口的一側設有底托，底托一側固定連接在底板上，底板上側設有中心卡接塊，中心卡接塊固定連接在底板上，中心卡接塊的周邊設有多組條形卡接塊，條形卡接塊固定連接在底板上，連接塊與底板固定連接，連接塊內側設有多組波紋板和放置板，波紋板和放置板固定連接并交替設置在連接塊內側，波紋板為可拉伸和折疊的結構，放置板設有多組且直徑不同，可以適配不同大小的糕點，將糕點放置在放置板上后，對應的波紋板向下伸長并且糕點底部會和波紋板連接部分卡接，此時底托可以對不同大小的糕點進行固定。

技術研發人員：邊江
受保護的技術使用者：天津易事利紙制品有限公司
技術研發日：20240627
技術公布日：2025/4/24
