本技術涉及壓敏開關，具體涉及一種電梯帶燈帶壓敏防夾傳感器。

背景技術：

1、安全接觸邊緣，也稱為保險杠條，是一種次靈敏開關，看起來像一個柔性的，可彎曲的帶。常開邏輯，當被觸發時,這些安全接觸邊緣由于其柔軟性而被按壓和變形，并且由于感測動作而將閉合i?o類型傳輸?shù)絪rc控制器，反饋是電梯已經夾住人。目前用在電梯上的壓敏防夾傳感器都是僅僅有防夾功能，不能指示，不便于電梯外面的人看到是否有人被夾住。

技術實現思路

1、本實用新型的目的在于提供一種既能防夾同時又能起到警示作用的電梯帶燈帶壓敏防夾傳感器。

2、本實用新型的技術方案：

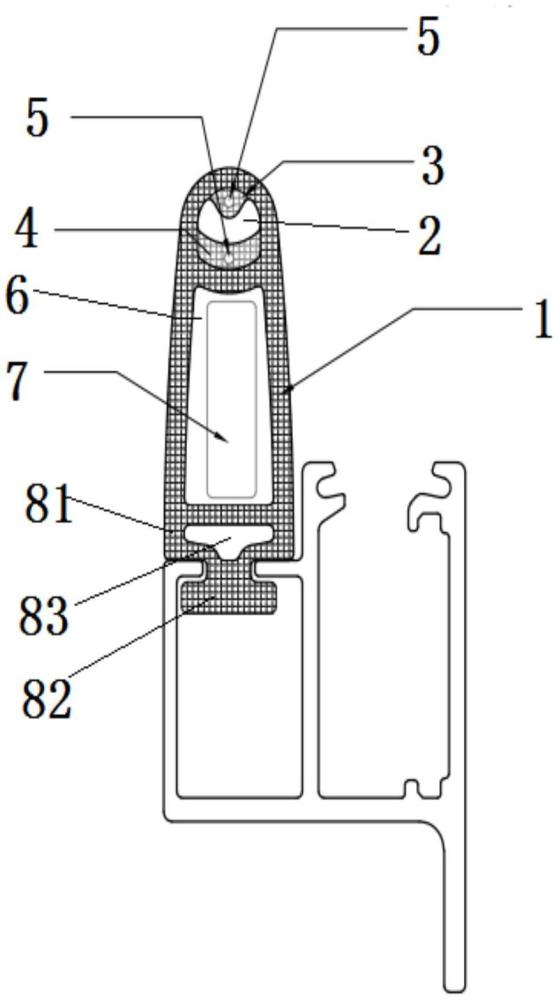

3、一種電梯帶燈帶壓敏防夾傳感器，包括絕緣橡膠骨架，所述絕緣橡膠骨架上部設置有第一中空結構，所述第一中空結構的上方設置有上導電橡膠條，所述第一中空結構的下方設置有下導電橡膠條，所述上導電橡膠條的底部為弧形，所述下導電橡膠條的上部為弧形，所述上導電橡膠條底部的弧形和下導電橡膠條上部的弧形弧度一致，所述上導電橡膠條和下導電橡膠條內均設置有導電線；所述絕緣橡膠骨架下部設置有第二中空結構，第二中空結構內設置有燈帶，所述燈帶和導電線均連接繼電控制器。

4、優選的，所述絕緣橡膠骨架底部設置有卡接結構。

5、優選的，所述卡接結構為彈性橡膠結構，所述卡接結構包括上卡接結構和下卡接結構，在上卡接結構和下卡接結構銜接處收縮，上卡接結構和下卡接結構銜接處直徑小于上卡接結構和下卡接結構的直徑，上卡接結構內部為第三中空結構。

6、優選的，所述燈帶為條狀結構。

7、優選的，所述導電線為金屬線。

8、優選的，所述導電線為銅線。

9、優選的，所述絕緣橡膠骨架為透光性絕緣橡膠骨架。

10、本實用新型的有益效果：

11、本實用新型既能防夾同時又能起到警示作用，所述絕緣橡膠骨架為透光性絕緣橡膠骨架，便于觀察到燈帶狀態。所述絕緣橡膠骨架底部設置有卡接結構，便于安裝到電梯門縫上；在上卡接結構和下卡接結構銜接處收縮，將下卡接結構卡接在電梯門上。本實用新型設有三個中空結構，第一中空結構、第二中空結構和第三中空結構方便絕緣橡膠骨架擠壓變形，上導電橡膠條和下導電橡膠條接觸導電閉合，并傳輸?shù)嚼^電控制器上，電梯停止關閉，防止夾人。繼電控制器控制燈帶發光，起到警示作用。本申請利用三個中空結構方便絕緣橡膠骨架變形，提高靈敏度，同時利用中空結構設置燈帶，節約空間又方便連接。

技術特征：

1.一種電梯帶燈帶壓敏防夾傳感器，其特征在于，包括絕緣橡膠骨架，所述絕緣橡膠骨架上部設置有第一中空結構，所述第一中空結構的上方設置有上導電橡膠條，所述第一中空結構的下方設置有下導電橡膠條，所述上導電橡膠條的底部為弧形，所述下導電橡膠條的上部為弧形，所述上導電橡膠條底部的弧形和下導電橡膠條上部的弧形弧度一致，所述上導電橡膠條和下導電橡膠條內均設置有導電線；所述絕緣橡膠骨架下部設置有第二中空結構，第二中空結構內設置有燈帶，所述燈帶和導電線均連接繼電控制器。

2.根據權利要求1所述的一種電梯帶燈帶壓敏防夾傳感器，其特征在于，所述絕緣橡膠骨架底部設置有卡接結構。

3.根據權利要求2所述的一種電梯帶燈帶壓敏防夾傳感器，其特征在于，所述卡接結構為彈性橡膠結構，所述卡接結構包括上卡接結構和下卡接結構，在上卡接結構和下卡接結構銜接處收縮，上卡接結構和下卡接結構銜接處直徑小于上卡接結構和下卡接結構的直徑，上卡接結構內部為第三中空結構。

4.根據權利要求1所述的一種電梯帶燈帶壓敏防夾傳感器，其特征在于，所述燈帶為條狀結構。

5.根據權利要求1所述的一種電梯帶燈帶壓敏防夾傳感器，其特征在于，所述導電線為金屬線。

6.根據權利要求1所述的一種電梯帶燈帶壓敏防夾傳感器，其特征在于，所述導電線為銅線。

7.根據權利要求1所述的一種電梯帶燈帶壓敏防夾傳感器，其特征在于，所述絕緣橡膠骨架為透光性絕緣橡膠骨架。

技術總結
本技術涉及一種電梯帶燈帶壓敏防夾傳感器，包括絕緣橡膠骨架，所述絕緣橡膠骨架上部設置有第一中空結構，所述中空結構的上方設置有上導電橡膠條，所述中空結構的下方設置有下導電橡膠條，所述上導電橡膠條的底部為弧形，所述下導電橡膠條的上部為弧形，所述上導電橡膠條底部的弧形和下導電橡膠條上部的弧形弧度一致，所述上導電橡膠條和下導電橡膠條內均設置有導電線；所述絕緣橡膠骨架下部設置有第二中空結構，第二中空結構內設置有燈帶。本技術既能防夾同時又能起到警示作用，使用方便。

技術研發人員：田新躍,楊華興
受保護的技術使用者：河北沃美諾自動化科技有限公司
技術研發日：20240722
技術公布日：2025/4/28
