本發明涉及包裝用具領域，尤其涉及一種集束包裝盒。

背景技術：

1、集束包裝盒是目前常用的一種瓶子包裝盒，專利公告文獻cn221115189u中公開了一種瓶子集束包裝盒，這種結構所示的瓶子集束包裝盒中由于其邊緣處是呈直角狀的，而瓶子的外壁大致是呈圓柱狀的，所以這種結構的集束包裝盒在包裝瓶子時其角落處并不能完全貼緊瓶子，導致內部容易晃動。

技術實現思路

1、本發明針對上述問題，提出了一種集束包裝盒，可以確保圍擋折彎處的紙板可以貼緊瓶子的外壁，減小內部晃動空間，確保對瓶子集束穩定，且頂部設置了兩個提手孔，使用時可以用手握住提手孔進行手提，使用更加方便。

2、本發明采取的技術方案如下：

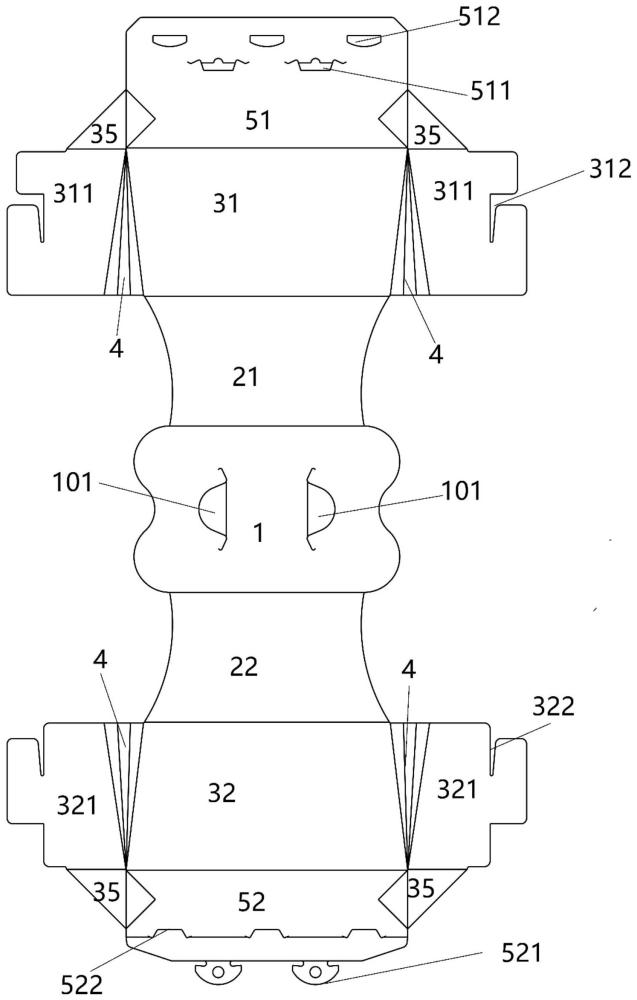

3、一種集束包裝盒，包括頂片、第一過渡片、第二過渡片、第一側片、第二側片、第一底片以及第二底片，所述第一過渡片與第二過渡片設置于頂片的兩側，所述第一側片設置于第一過渡片的一側，所述第二側片設置于第二過渡片的一側，所述第一底片設置于第一側片的一側，所述第二底片設置于第二側片的一側，所述第一底片與第二底片插接配合在一起，所述第一底片與第二底片平行于所述頂片，所述頂片上開設有兩個提手孔。

4、本種集束包裝盒中，頂片作為包裝盒的頂部，第一底片與第二底片配合在一起形成整個包裝盒的底部，底部平行于底部，由于頂部設置了兩個提手孔，使用時可以用手握住提手孔進行手提，使用更加方便。

5、本種集束包裝盒在使用時的方法如下，首先將瓶子倒置，使得瓶子的頂部貼緊頂片，而后將第一底片與第二底片卡合配合在一起形成底部，這樣頂片與底部就將瓶子夾緊在了一起。

6、可選的，所述提手孔為半圓狀提手孔，兩個提手孔呈軸對稱分布。

7、可選的，所述第一側片的兩端設置有第一卡合片，所述第二側片的兩端設置有第二卡合片，所述第一卡合片與第二卡合片卡合配合在一起。

8、具體第一側片、第二側片、兩片第一卡合片以及兩片第二卡合片圍合成一個矩形的圍擋，該矩形的圍擋對瓶子起到約束作用，確保瓶子不會從頂片與底部之間滑脫掉落。

9、可選的，所述第一卡合片上設置有第一卡合口，所述第二卡合片上設置有第二卡合口，所述第一卡合口與第二卡合口卡合配合。

10、第一卡合口與第二卡合口配合在一起可以確保第一卡合片與第二卡合片二者配合在一起時的穩定性。

11、具體第一卡合口呈l狀，第二卡合口呈v字狀，這樣可以確保第一卡合口與第二卡合口卡合之后不易發生脫離。

12、可選的，所述第一側片與第一卡合片之間設置有彎弧片，所述第二側片與第二卡合片之間設置有彎弧片。

13、在第一側片與第一卡合片之間設置彎弧片，在第二側片與第二卡片之間設置彎弧片，這樣可以確保圍擋的四個折彎處是呈圓弧狀態的，使得圍擋折彎處的紙板可以貼緊瓶子的外壁，減小內部晃動空間，確保對瓶子集束穩定。

14、可選的，所述第一卡合片與第一底片之間設置有承重片，所述第二卡合片與第二底片之間設置有承重片。

15、具體承重片為直角三角形狀的承重片，承重片的一端與第一卡合片或者第二卡合片固定在一起，承重片的一端通過輔助片與第一底片或者第二底片相接，輔助片也是直角三角形狀的輔助片，折疊時，輔助片與承重片先疊合在一起，輔助片與承重片疊合在一起之后再貼緊第一底片或者第二底片，輔助片與承重片疊合在一起之后，內折的承重片連接主面底部紙板和側面圍擋形成聯動的閉合結構，紙張間的相互作用力加強，將底片受力分散到側面圍擋，形成一個加強承重結構，該加強結構的存在可以提高整個底部的承重性能。

16、可選的，所述第一底片上設置有鎖合孔，所述第二底片上設置有鎖合片，所述鎖合片與鎖合孔配合在一起。

17、可選的，所述鎖合孔包括第一鎖合片以及第二鎖合片，所述鎖合片包括第一鎖合孔以及第二鎖合孔，所述第一鎖合孔與第一鎖合片配合在一起，所述第二鎖合片與第二鎖合孔配合在一起。

18、可選的，所述第一鎖合片有多個，所述第二鎖合片有多個，第一鎖合孔的數量與第一鎖合片的數量相等且位置相對應，第二鎖合孔的數量與第二鎖合片的數量相等且位置相對應。

19、設置多個第一鎖合片與第二鎖合片，第一鎖合孔與第一鎖合片配合在一起，所述第二鎖合片與第二鎖合孔配合在一起，這樣可以確保第一底片與第二底片之間有多個鎖合點位，且這些鎖合點位呈兩排排列，相當于第一底片與第二底片之間形成了兩重鎖合配合，分散牽引力，這樣可以確保第一底片與第二底片的配合穩定性，降低第一底片與第二底片因?yàn)槭芰^(guò)大而發生斷裂彈開的概率。

20、本發明的有益效果是：可以確保圍擋折彎處部分可以貼緊瓶子的外壁，減小內部晃動空間，確保對瓶子集束穩定，且頂部設置了兩個提手孔，使用時可以用手握住提手孔進行手提，使用更加方便。

技術特征：

1.一種集束包裝盒，其特征在于，包括頂片、第一過渡片、第二過渡片、第一側片、第二側片、第一底片以及第二底片，所述第一過渡片與第二過渡片設置于頂片的兩側，所述第一側片設置于第一過渡片的一側，所述第二側片設置于第二過渡片的一側，所述第一底片設置于第一側片的一側，所述第二底片設置于第二側片的一側，所述第一底片與第二底片插接配合在一起，所述第一底片與第二底片平行于所述頂片，第一側片與第一卡合片之間設置有彎弧片，所述第二側片與第二卡合片之間設置有彎弧片，第一側片、第二側片、兩片第一卡合片以及兩片第二卡合片圍合成圍擋，圍擋的折彎處呈圓弧狀態。

2.根據權利要求1所述的一種集束包裝盒，其特征在于，所述頂片上開設有兩個提手孔，所述提手孔為半圓狀提手孔，兩個提手孔呈軸對稱分布。

3.根據權利要求1所述的一種集束包裝盒，其特征在于，所述第一側片的兩端設置有第一卡合片，所述第二側片的兩端設置有第二卡合片，所述第一卡合片與第二卡合片卡合配合在一起。

4.根據權利要求3所述的一種集束包裝盒，其特征在于，所述第一卡合片上設置有第一卡合口，所述第二卡合片上設置有第二卡合口，所述第一卡合口與第二卡合口卡合配合，所述第一卡合口呈l狀，所述第二卡合口呈v狀。

5.根據權利要求3所述的一種集束包裝盒，其特征在于，所述第一卡合片與第一底片之間設置有承重片，所述第二卡合片與第二底片之間設置有承重片，承重片與第一底片之間設置有輔助片，承重片與第二底片之間設置有輔助片。

6.根據權利要求5所述的一種集束包裝盒，其特征在于，所述承重片呈直角三角形狀，所述輔助片呈直角三角形狀。

7.根據權利要求1所述的一種集束包裝盒，其特征在于，所述第一底片上設置有鎖合孔，所述第二底片上設置有鎖合片，所述鎖合片與鎖合孔配合在一起。

8.根據權利要求7所述的一種集束包裝盒，其特征在于，所述鎖合孔包括第一鎖合片以及第二鎖合片，所述鎖合片包括第一鎖合孔以及第二鎖合孔，所述第一鎖合孔與第一鎖合片配合在一起，所述第二鎖合片與第二鎖合孔配合在一起。

9.根據權利要求8所述的一種集束包裝盒，其特征在于，所述第一鎖合片有多個，所述第二鎖合片有多個，第一鎖合孔的數量與第一鎖合片的數量相等且位置相對應，第二鎖合孔的數量與第二鎖合片的數量相等且位置相對應。

技術總結
本發明公開了一種集束包裝盒，包括頂片、第一過渡片、第二過渡片、第一側片、第二側片、第一底片以及第二底片，所述第一過渡片與第二過渡片設置于頂片的兩側，所述第一側片設置于第一過渡片的一側，所述第二側片設置于第二過渡片的一側，所述第一底片設置于第一側片的一側，所述第二底片設置于第二側片的一側，所述第一底片與第二底片插接配合在一起，所述第一底片與第二底片平行于所述頂片，所述頂片上開設有兩個提手孔。本種集束包裝盒具有如下有益效果：可以確保圍擋折彎處部分可以貼緊瓶子的外壁，減小內部晃動空間，確保對瓶子集束穩定，且頂部設置了兩個提手孔，使用時可以用手握住提手孔進行手提，使用更加方便。

技術研發人員：李增輝,花志翔,張旭
受保護的技術使用者：杭州頂正包材有限公司
技術研發日：
技術公布日：2025/4/24
