本申請涉及帶式輸送設備檢測領域，尤其涉及一種跑偏檢測裝置。

背景技術：

1、跑偏開關大多為立輥式結構，立輥式跑偏開關利用帶式輸送設備跑偏時發生橫向位移觸碰到立輥使其產生偏轉，立輥偏轉帶動內部結構件觸發跑偏開關內部的微動開關，從而輸出報警信號。

2、目前，立輥式跑偏開關主要檢測工況為非封閉式皮帶輸送設備，其結構尺寸較大，而封閉式皮帶輸送設備(例如皮帶機、刮板機、氣墊機等)因側壁裝有金屬壁板，內部空間有限，皮帶距離筒倉內側壁較近，沒有足夠的空間安裝立輥式跑偏開關。因此目前的立輥式跑偏開關的安裝環境受限較多。

技術實現思路

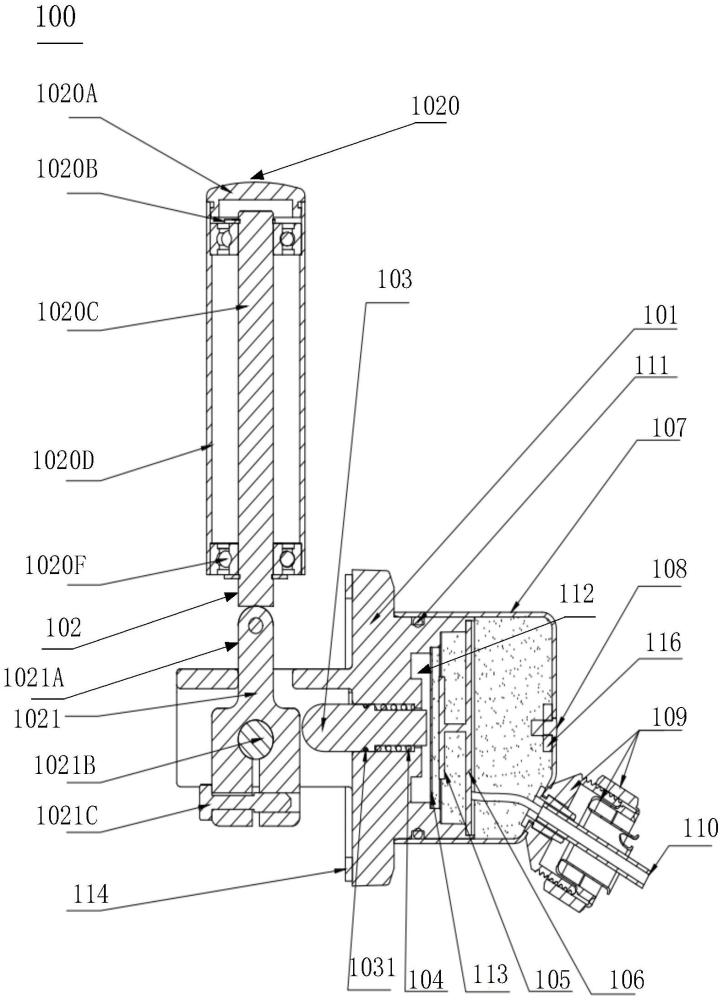

1、根據本申請的一個方面，一種跑偏檢測裝置，用于帶式輸送設備，所述帶式輸送設備包括傳送帶，所述跑偏檢測裝置包括：安裝組件、接觸組件、傳動組件、彈簧組件以及感應組件；所述安裝組件用于將所述跑偏檢測裝置安裝于所述帶式輸送設備；所述接觸組件包括托輥構件和擠壓構件，其中，在通過所述安裝組件將所述跑偏檢測裝置安裝于所述帶式輸送設備的情況下，所述托輥構件與所述傳送帶的一部分對應設置，并且在所述傳送帶與所述托輥構件接觸時能夠使所述托輥構件發生偏轉，在所述托輥構件偏轉時能夠帶動所述擠壓構件的一部分向背離所述傳送帶的方向轉動；所述傳動組件與所述擠壓構件對應設置，并且，在所述擠壓構件向背離所述傳送帶的方向旋轉時，所述傳動組件能夠向背離所述傳送帶的方向移動；所述彈簧組件與所述傳動組件的至少一部分對應設置，并且，在所述傳動組件向背離所述傳送帶的方向移動時，所述彈簧組件能夠為所述傳動組件提供朝向所述傳送帶的方向的力；所述感應組件與所述傳動組件相對設置，并且所述感應組件位于背離所述擠壓構件的一側，所述感應組件用于形成預定的感應范圍，其中，在初始狀態，所述傳動組件未進入所述感應范圍內；在一級跑偏狀態，所述傳送帶接觸所述托輥構件，在所述托輥構件偏轉帶動所述擠壓構件的一部分向背離所述傳送帶的方向轉動時，所述傳動組件向遠離所述傳送帶的方向移動進入所述感應范圍內，所述傳動組件進入所述感應范圍內使所述感應組件的電感值發生變化。

2、進一步地，在二級跑偏狀態，所述傳動組件進入所述感應范圍內，并且所述傳動組件在所述感應范圍內停留超過預定時長。

3、進一步地，所述感應組件，包括：電感線圈或接近開關。

4、進一步地，還包括：狀態指示燈，所述狀態指示燈能夠為所述初始狀態、所述一級跑偏狀態、所述二級跑偏狀態顯示不同的顏色。

5、進一步地，所述接觸組件包括：擋圈銷軸，所述擋圈銷軸設置在所述擠壓構件的至少一部分的內部，并且所述擠壓構件能夠繞所述擋圈銷軸旋轉。

6、進一步地，所述跑偏檢測裝置還包括：電路板組件，所述電路板組件用于為所述電感線圈和所述狀態指示燈供電。

7、進一步地，所述安裝組件包括：限位件，所述限位件與所述傳動組件對應設置，用于對所述傳動組件的位置進行限制。

8、進一步地，所述跑偏檢測裝置，還包括：罩殼，所述罩殼設置在所述跑偏檢測裝置的至少一部分的外部。

9、進一步地，所述接觸組件包括：所述托輥構件和所述擠壓構件之間的接觸面設置為嚙合面，并且在所述嚙合面上設有齒狀凸臺。

10、進一步地，所述跑偏檢測裝置，還包括：電纜，所述電纜用于將所述跑偏檢測裝置與外部電源連接。

11、進一步地，所述跑偏檢測裝置，還包括：護線管卡套，所述護線管卡套設置在所述電纜的外部，并且所述護線管卡套與所述罩殼連接。

12、本申請描述的實施例，具有以下有益效果：

13、本申請提供的跑偏檢測裝置用于檢測帶式輸送設備的輸送帶的跑偏級別，所述帶式輸送設備包括傳送帶，所述跑偏檢測裝置包括：安裝組件、接觸組件、傳動組件、彈簧組件以及感應組件，在輸送帶未發生跑偏時，傳動組件未進入感應范圍內；在一級跑偏狀態，傳送帶接觸托輥構件，在托輥構件偏轉帶動擠壓構件的一部分向背離傳送帶的方向轉動時，傳動組件向遠離傳送帶的方向移動進入感應范圍內，傳動組件進入感應范圍內使感應組件的電感值發生變化，從而檢測出帶式輸送設備的一級跑偏。

14、進一步的，本申請提供的跑偏檢測裝置還可以對皮帶進行二級跑偏狀態檢測，在傳動組件進入感應范圍內，并且傳動組件在感應范圍內停留超過預定時長，從而檢測出帶式輸送設備的二級跑偏。

15、此外，本申請提供的跑偏檢測裝置的接觸組件體積小、結構緊湊、檢測精度高、易于安裝，從而解決了現有技術中立輥式跑偏開關安裝環境受限、立輥部件較長，結構不緊湊等問題。

技術特征：

1.一種跑偏檢測裝置，用于帶式輸送設備，所述帶式輸送設備包括傳送帶，所述跑偏檢測裝置包括：安裝組件、接觸組件、傳動組件、彈簧組件以及感應組件；

2.根據權利要求1所述的跑偏檢測裝置，其中，在二級跑偏狀態，所述傳動組件進入所述感應范圍內，并且所述傳動組件在所述感應范圍內停留超過預定時長。

3.根據權利要求2所述的跑偏檢測裝置，其中，所述感應組件，包括：

4.根據權利要求3所述的跑偏檢測裝置，還包括：

5.根據權利要求1至4中任一項所述的跑偏檢測裝置，其中，所述接觸組件包括：擋圈銷軸，所述擋圈銷軸設置在所述擠壓構件的至少一部分的內部，并且所述擠壓構件能夠繞所述擋圈銷軸旋轉。

6.根據權利要求4所述的跑偏檢測裝置，還包括：電路板組件，所述電路板組件用于為所述電感線圈和所述狀態指示燈供電。

7.根據權利要求1至4中任一項所述的跑偏檢測裝置，其中，所述安裝組件包括：

8.根據權利要求1至4中任一項所述的跑偏檢測裝置，還包括：

9.根據權利要求1中所述的跑偏檢測裝置，其中，所述接觸組件包括：

10.根據權利要求8中任一項所述的跑偏檢測裝置，還包括：

11.根據權利要求10所述的跑偏檢測裝置，還包括：

技術總結
本申請提供了一種跑偏檢測裝置。所述跑偏檢測裝置用于帶式輸送設備，所述帶式輸送設備包括傳送帶，所述跑偏檢測裝置包括：安裝組件、接觸組件、傳動組件、彈簧組件以及感應組件；其中，在初始狀態，所述傳動組件未進入所述感應范圍內；在一級跑偏狀態，所述傳送帶接觸所述托輥構件，在所述托輥構件偏轉帶動所述擠壓構件的一部分向背離所述傳送帶的方向轉動時，所述傳動組件向遠離所述傳送帶的方向移動進入所述感應范圍內，所述傳動組件進入所述感應范圍內使所述感應組件的電感值發生變化。

技術研發人員：吳玉榮
受保護的技術使用者：南京一葉信息科技發展有限公司
技術研發日：
技術公布日：2025/4/24
