本發明涉及復合阻燃沙發布加工，具體的是一種復合阻燃沙發布的加工收卷裝置。

背景技術：

1、復合阻燃沙發布在生產完成后，需要進行收卷處理，從而方便后續的包裝處理工作，更好的幫助復合阻燃沙發布運輸，收卷后的復合阻燃沙發布能夠快速運輸，方便再次的加工生產。

2、根據中國專利公開號cn118954163b，涉及卷繞設備技術領域，具體公開了一種復合阻燃沙發布的加工收卷裝置，其包括機架、加濕機構、攤平機構、干燥機構和卷布輥，加濕機構安裝于機架的端部，加濕機構用于加濕布料；攤平機構包括凸輥、凹輥和驅動組件，機架頂部兩側安裝有兩個支撐板，凸輥和凹輥的兩端通過轉軸轉動連接于兩個支撐板之間，凸輥的直徑由兩端向中間逐漸增加，凹輥的直徑由兩端向中間逐漸減小，布料穿過凸輥和凹輥之間，驅動組件安裝于機架上，驅動組件驅動凸輥和凹輥相向轉動；干燥機構安裝于機架頂部，干燥機構用于干燥攤平后的物料；卷布輥安裝于機架遠離加濕機構的端部，卷布輥用于收卷干燥后的布料。本技術具有提高沙發生產效率的效果。

3、目前，現有的復合阻燃沙發布的加工收卷裝置以及上述案件，在使用時，不方便進行擺動式傳輸工作，擺動式設計能夠提高對復合阻燃沙發布的張緊處理，減少復合阻燃沙發布的收卷應力，因此針對上述問題進行改進。

技術實現思路

1、針對現有技術中的問題，本發明提供了一種復合阻燃沙發布的加工收卷裝置。

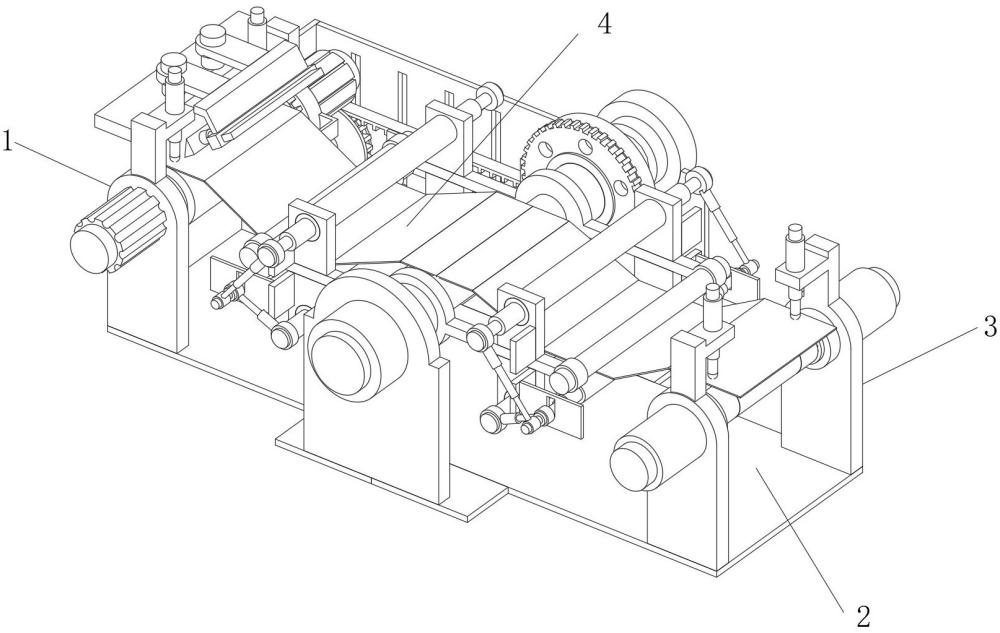

2、本發明解決其技術問題所采用的技術方案是：一種復合阻燃沙發布的加工收卷裝置，包括收卷剪裁結構、支撐底架、引導傳輸結構和復合阻燃沙發布，所述收卷剪裁結構的下端固定連接有支撐底架，所述支撐底架的側端上部固定連接有引導傳輸結構，所述收卷剪裁結構、引導傳輸結構上傳輸連接有復合阻燃沙發布；

3、所述收卷剪裁結構包括齒帶、收卷裁切部件和擺動調節部件，所述擺動調節部件通過齒帶驅動連接有收卷裁切部件，所述收卷裁切部件用于復合阻燃沙發布的收卷裁切，所述擺動調節部件用于復合阻燃沙發布的擺動拉伸；

4、所述引導傳輸結構包括第三支撐安裝塊、第三彈簧升降桿、第三球桿、驅動引導輥、軸承配合支座和控制電機，所述第三支撐安裝塊上安裝有第三彈簧升降桿，所述第三彈簧升降桿控制第三球桿伸縮調節，所述第三支撐安裝塊側端安裝有控制電機，所述控制電機通過軸承配合支座限位，所述控制電機控制驅動引導輥轉動連接。

5、具體的，所述收卷裁切部件包括固定連架、支撐側架、固定側架、裁切刀、電控液壓座和配合機構，所述配合機構上固定連接有支撐側架，所述支撐側架上固定連接有固定連架，所述固定連架的側端固定連接有固定側架，所述固定側架的側端安裝有電控液壓座，所述電控液壓座控制裁切刀伸縮調節。

6、具體的，所述配合機構包括調控支撐部分、收卷軸和驅動控制部分，所述調控支撐部分上限位連接有收卷軸，所述驅動控制部分進行收卷軸的驅動。

7、具體的，所述調控支撐部分包括第一彈簧升降桿、第一球桿、轉動套桿、伸縮氣缸、驅動伸縮軸和第一支撐安裝塊，所述第一支撐安裝塊上安裝有伸縮氣缸，所述伸縮氣缸伸縮連接有驅動伸縮軸，所述驅動伸縮軸的側端轉動連接有轉動套桿，所述第一支撐安裝塊的頂部固定安裝有第一彈簧升降桿，所述第一彈簧升降桿的下端彈性伸縮連接有第一球桿。

8、具體的，所述驅動控制部分包括第二彈簧升降桿、第二支撐安裝塊、第二球桿、第一齒輪、第二齒輪、第三齒輪和步進電機，所述第二支撐安裝塊的頂部固定安裝有第二彈簧升降桿，所述第二彈簧升降桿下端彈性伸縮連接有第二球桿，所述第二支撐安裝塊的中心固定安裝有步進電機，所述步進電機上驅動連接有第三齒輪，所述第三齒輪的下端嚙合連接有第一齒輪，所述第一齒輪的后端固定連接有第二齒輪。

9、具體的，所述擺動調節部件包括擺動調節機構、驅動主桿、軸承座和中心支撐架，所述中心支撐架上安裝有軸承座，所述軸承座上轉動連接有驅動主桿，所述驅動主桿固定連接有擺動調節機構，所述驅動主桿帶動擺動調節機構往復擺動調節。

10、具體的，所述擺動調節部件還包括彈簧、配合塊、第四齒輪、第五齒輪、半齒輪和第六齒輪，所述驅動主桿的后端固定連接有第六齒輪，所述第六齒輪的下端嚙合連接有半齒輪，所述半齒輪的后端固定連接有第五齒輪，所述第五齒輪的側端嚙合連接有第四齒輪，所述第六齒輪的后端轉動連接有配合塊，且配合塊上設有彈簧，所述彈簧用于驅動主桿、第六齒輪在配合塊上的彈性復位，通過收卷剪裁結構的結構設置，方便進行收卷裁切工作，復合阻燃沙發布通過引導傳輸結構引導傳輸，到達收卷剪裁結構上，能夠進行傳輸的同時，方便進行擺動，從而改變張拉程度，進行應力釋放，支撐底架起到底部支撐作用，收卷裁切部件、擺動調節部件通過齒帶進行連接，從而實現驅動互連工作，伸縮氣缸通過驅動伸縮軸改變轉動套桿位置，方便進行收卷軸的放置，收卷軸放置在轉動套桿上，另一端與第三齒輪的側部連接，通過步進電機驅動第三齒輪轉動，帶動收卷軸進行轉動，實現繞卷工作，第二彈簧升降桿通過第二球桿能夠與收卷軸上的復合阻燃沙發布接觸，從而使得收卷軸能夠與復合阻燃沙發布貼合，第三齒輪轉動時，能夠帶動第一齒輪跟隨轉動，從而帶動第二齒輪進行轉動，第二齒輪通過齒帶與第四齒輪嚙合，從而帶動第四齒輪轉動，第四齒輪帶動第五齒輪轉動，能夠使得半齒輪進行轉動，且半齒輪與第六齒輪嚙合，能夠控制第六齒輪轉動，且半齒輪轉動一半后，不再與第六齒輪接觸，第六齒輪通過彈簧在配合塊上復位，從而使得驅動主桿帶動擺動調節機構往復轉動，實現張緊控制工作。

11、具體的，所述擺動調節機構包括支撐套環架、第一液壓控制器、第一液壓伸縮桿、第二液壓控制器、第二液壓伸縮桿、調控桿、軌道架、第一連接輥和第二連接輥，所述支撐套環架的側端上部安裝有第一液壓控制器，所述第一液壓控制器控制第一液壓伸縮桿伸縮連接，所述第一液壓伸縮桿的下端與調控桿鉸接設置，所述調控桿的中心下部與第二液壓伸縮桿鉸接設置，所述第二液壓伸縮桿的下端鉸接設有第二液壓控制器，所述調控桿在軌道架上滑動，所述軌道架上開設有槽體，且軌道架與支撐套環架固定，所述調控桿的后端轉動連接有第一連接輥，所述支撐套環架的側部轉動連接有第二連接輥。

12、具體的，所述引導傳輸結構包括第三支撐安裝塊、第三彈簧升降桿、第三球桿、驅動引導輥、軸承配合支座和控制電機，所述第三支撐安裝塊的頂部固定安裝有第三彈簧升降桿，所述第三彈簧升降桿的下端彈性伸縮連接有第三球桿，所述第三支撐安裝塊的中心安裝有控制電機，所述控制電機通過軸承配合支座驅動連接有驅動引導輥，通過擺動調節機構的結構設置，方便進行貼合度調整工作，支撐套環架與第一液壓控制器連通，且采用鉸接設置，第二液壓控制器與第二液壓伸縮桿連通，同時也采用鉸接設置，在第一液壓伸縮桿、第二液壓伸縮桿的配合下，能夠帶動調控桿在軌道架上運動，從而調整第一連接輥、第二連接輥的間距，進行復合阻燃沙發布的貼合調節工作，引導傳輸結構內的控制電機能夠帶動驅動引導輥轉動，從而使得復合阻燃沙發布在驅動引導輥上進行傳輸，第三彈簧升降桿通過第三球桿配合伸縮，進行復合阻燃沙發布的貼合控制，從而方便進行復合阻燃沙發布的引導傳輸，實現復合阻燃沙發布的收卷處理工作。

13、具體的，所述復合阻燃沙發布通過第一連接輥、第二連接輥中心穿過，且第一液壓伸縮桿、第二液壓伸縮桿通過伸縮，帶動第三彈簧升降桿在軌道架滑動，縮短第一連接輥、第二連接輥之間的間距，所述第四齒輪通過齒帶與第二齒輪嚙合連接，所述伸縮氣缸控制驅動伸縮軸、轉動套桿伸縮調節，進行收卷軸的支撐，且收卷軸通過轉動套桿在驅動伸縮軸上轉動，所述第三齒輪驅動收卷軸轉動。

14、本發明的有益效果：

15、一，本發明通過收卷剪裁結構的結構設置，方便進行收卷裁切工作，復合阻燃沙發布通過引導傳輸結構引導傳輸，到達收卷剪裁結構上，能夠進行傳輸的同時，方便進行擺動，從而改變張拉程度，進行應力釋放，支撐底架起到底部支撐作用，收卷裁切部件、擺動調節部件通過齒帶進行連接，從而實現驅動互連工作，伸縮氣缸通過驅動伸縮軸改變轉動套桿位置，方便進行收卷軸的放置，收卷軸放置在轉動套桿上，另一端與第三齒輪的側部連接，通過步進電機驅動第三齒輪轉動，帶動收卷軸進行轉動，實現繞卷工作，第二彈簧升降桿通過第二球桿能夠與收卷軸上的復合阻燃沙發布接觸，從而使得收卷軸能夠與復合阻燃沙發布貼合，第三齒輪轉動時，能夠帶動第一齒輪跟隨轉動，從而帶動第二齒輪進行轉動，第二齒輪通過齒帶與第四齒輪嚙合，從而帶動第四齒輪轉動，第四齒輪帶動第五齒輪轉動，能夠使得半齒輪進行轉動，且半齒輪與第六齒輪嚙合，能夠控制第六齒輪轉動，且半齒輪轉動一半后，不再與第六齒輪接觸，第六齒輪通過彈簧在配合塊上復位，從而使得驅動主桿帶動擺動調節機構往復轉動，實現張緊控制工作。

16、二，本發明通過擺動調節機構的結構設置，方便進行貼合度調整工作，支撐套環架與第一液壓控制器連通，且采用鉸接設置，第二液壓控制器與第二液壓伸縮桿連通，同時也采用鉸接設置，在第一液壓伸縮桿、第二液壓伸縮桿的配合下，能夠帶動調控桿在軌道架上運動，從而調整第一連接輥、第二連接輥的間距，進行復合阻燃沙發布的貼合調節工作，引導傳輸結構內的控制電機能夠帶動驅動引導輥轉動，從而使得復合阻燃沙發布在驅動引導輥上進行傳輸，第三彈簧升降桿通過第三球桿配合伸縮，進行復合阻燃沙發布的貼合控制，從而方便進行復合阻燃沙發布的引導傳輸，實現復合阻燃沙發布的收卷處理工作。
