本實用新型涉及3D打印機輔助裝置技術領域，尤其涉及一種3D打印機離型機構。

背景技術：

目前，快速成型技術由于材料利用率高、成型范圍廣等優點在機械、汽車、國防、航空航天等領域得到廣泛應用。3D打印機是快速成型技術的重要設備，打印機采用分層制造、層層堆積材料的方式進行三維模型的加工。現有的3D打印機工作平臺水平度對3D打印成型零件精度有著至關重要的作用。在使用光固化3D打印機打印模型時，通過激光對液態樹脂的照射，打印模型層層固化后堆積在打印平臺之上。目前的桌面光固化3D打印機基本以倒置式打印為主，即成本平面在上，料槽在下的方式，每層打印成型平面會下降，與料槽形成成型空間，受UV光照射后固化，疊加后則為3D立體模型。由于液態樹脂表面張力的影響，每次下降后再升起都會使打印平臺與料槽之間產生拉力，需要通過鏟子等工具將打印平臺從料槽內分離下來。這種分離方法不僅極易損壞打印模型的完整性，而且費時費力，工作效率低。

技術實現要素：

本實用新型的目的是提供一種3D打印機離型機構，本實用新型在分離料槽與打印平臺時不會損壞打印模型的完整性。本實用新型具有快速、準接分離且工作效率高的優點。

本實用新型的技術方案為：一種3D打印機離型機構，包括：底板、料槽、打印平臺、第一螺釘、第一固定片、第二螺釘、第二固定片、剛性彈簧與彈簧，其特征在于：所述打印平臺的下端連接有可拆卸的料槽，所述料槽兩側設置有第一螺釘與第二螺釘，所述料槽兩側均設置有第一固定片，所述第一固定片與所述料槽相互固定連接，所述第二固定片設置于所述第一固定片下端，所述第二固定片與所述料槽相互固定連接，所述第一固定片與第二固定片上均開設有通孔，所述第二螺釘穿過第一固定片與第二固定片上開設的通孔，所述第二螺釘下端與所述底板相互連接，所述第一固定片與所述第二固定片之間設置有剛性彈簧，所述剛性彈簧套設在所述第二螺釘上，所述第二固定片與所述底板之間設置有彈簧，所述彈簧套設在第二螺釘上，所述第一螺釘穿過第一固定片,所述第一螺釘的下端與所述底板相互連接，所述第一螺釘上安裝有彈簧。

進一步，所述剛性彈簧的材質為碳素鋼。

進一步，所述第二螺釘設置有兩個。

進一步，所述彈簧的材質為不銹鋼。

本實用新型的有益效果在于：本實用新型在料槽兩側設置有第一螺釘與第二螺釘，第一螺釘上設置有剛性彈簧和彈簧，剛性彈簧的剛性比彈簧高10倍，本實用新型可以通過機械控制將第二螺釘上設置的剛性彈簧向下壓，將第一螺釘上設置的彈簧向上壓，減小了打印平臺與料槽之間的張力，從而可以使打印平臺與料槽脫離。本實用新型在分離料槽與打印平臺時不會損壞打印模型的完整性。本實用新型具有快速、準接分離且工作效率高的優點。

附圖說明

為了更清楚地說明本實用新型具體實施方式或現有技術中的技術方案，下面將對具體實施方式或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖是本實用新型的一些實施方式，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型的結構示意圖。

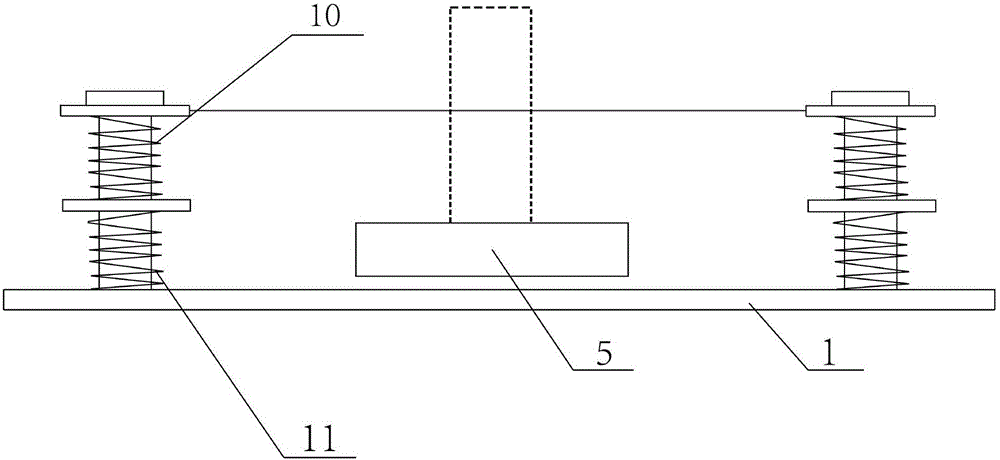

圖2為本實用新型的主視結構示意圖。

附圖標記：

1-底板； 2-料槽； 5-打印平臺；

6-第一螺釘； 7-第一固定片； 8-第二螺釘；

9-第二固定片； 10-剛性彈簧； 11-彈簧

具體實施方式

下面將結合附圖對本實用新型的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

在本實用新型的描述中，需要說明的是，術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不 能理解為對本實用新型的限制。此外，術語“第一”、“第二”、“第三”僅用于描述目的，而不能理解為指示或暗示相對重要性。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。

圖1為本實用新型的結構示意圖，圖2為本實用新型的主視結構示意圖，如圖1，圖2所示的一種3D打印機離型機構，包括：底板1、料槽2、打印平臺5、第一螺釘6、第一固定片7、第二螺釘8、第二固定片9、剛性彈簧10與彈簧11，其特征在于：所述打印平臺5的下端連接有可拆卸的料槽2，所述料槽2兩側設置有第一螺釘6與第二螺釘8，所述料槽2兩側均設置有第一固定片7，所述第一固定片7與所述料槽2相互固定連接，所述第二固定片9設置于所述第一固定片7下端，所述第二固定片9與所述料槽2相互固定連接，所述第一固定片7與第二固定片9上均開設有通孔，所述第二螺釘8穿過第一固定片7與第二固定片9上開設的通孔，所述第二螺釘8下端與所述底板1相互連接，所述第一固定片7與所述第二固定片9之間設置有剛性彈簧10，所述剛性彈簧10套設在所述第二螺釘8上，所述第二固定片9與所述底板1之間設置有彈簧11，所述彈簧11套設在第二螺釘8上，所述第一螺釘6穿過第一固定片7,所述第一螺釘6的下端與所述底板1相互連接，所述第一螺釘6上安裝有彈簧11。工作方式：本實用新型在料槽兩側設置有第一螺釘與第二螺釘，第一螺釘上設置有 剛性彈簧和彈簧，剛性彈簧的剛性比彈簧高10倍，本實用新型可以通過機械控制將第二螺釘上設置的剛性彈簧向下壓，將第一螺釘上設置的彈簧向上壓，減小了打印平臺與料槽之間的張力，從而可以使打印平臺與料槽脫離。本實用新型在分離料槽與打印平臺時不會損壞打印模型的完整性。本實用新型具有快速、準接分離且工作效率高的優點。

最后應說明的是：以上各實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述各實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的范圍。
