本實用新型涉及3D打印機設備技術領域，具體為一種3D打印機的旋轉式噴頭。

背景技術：

三維打印(3D printing)，即快速成形技術的一種，它是一種數字模型文件為基礎，運用粉末狀金屬或塑料等可粘合材料，通過逐層打印的方式來構造物體的技術，過去其常在模具制造、工業設計等領域被用于制造模型，現正逐漸用于一些產品的直接制造，特別是一些高價值應用(比如髖關節或牙齒，或一些飛機零部件)已經有使用這種技術打印而成的零部件，“三維打印”意味著這項技術的普及，三維打印通常是采用數字技術材料打印機來實現,這種打印機的產量以及銷量在二十一世紀以來就已經得到了極大的增長，其價格也正逐年下降，3D打印機的好壞很大程度上取決于噴頭，但是目前現有的一些3D打印機的噴頭工作效率也不能達到人們所預設的期望值，功能比較單一不能實現智能化旋轉工作，因此人們迫切需要一種新型的3D打印機的旋轉式噴頭來高效率智能化的完成工作。

技術實現要素：

本實用新型的目的在于提供一種3D打印機的旋轉式噴頭，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種3D打印機的旋轉式噴頭，包括旋轉裝置、機盒和噴頭裝置，所述旋轉裝置頂端的焊接有注油孔，所述旋轉裝置上安裝有上旋轉塊，上旋轉塊通過中心轉軸與下旋轉塊轉動連接，且上旋轉塊與下旋轉塊之間安裝有轉動鋼珠，所述下旋轉塊一端安裝有智能旋轉軸，所述旋轉裝置通過螺釘固定有機盒，所述機盒的內部安裝有電動機和散熱裝置，電動機的輸出軸上安裝有智能化轉速調節器，所述智能旋轉軸的一端安裝有支撐臂，支撐臂的一端安裝有噴頭裝置，所述噴頭裝置外圍安裝有夾緊固件，所述夾緊固件一側安裝有夾緊調節器，噴頭裝置的底部固定有噴頭，所述噴頭的兩側方安裝有加熱器，所述加熱器上方安裝有過渡隔熱件，所述過渡隔熱件上方安裝有進料機構，所述進料機構上端安裝有散熱墊，所述散熱墊上端安裝有進料管。

進一步，所述旋轉裝置上端安裝有可伸縮式工作臂。

進一步，所述可伸縮式工作臂的頂端通過移動軌道安裝有移動架。

進一步，所述移動軌道上安裝有移動滑塊。

與現有技術相比，本實用新型的有益效果是：本實用新型3D打印機的旋轉式噴頭，采用智能化控制技術，安裝有移動架和移動滑塊，方便噴頭的左右移動，安裝有可伸縮式工作臂方便噴頭的上下移動，安裝有上旋轉塊和下旋轉塊，結合中心轉軸和轉動鋼珠能夠使噴頭實現三百六十度旋轉工作，安裝有智能旋轉軸和支撐臂，能夠根據工作的需要實現噴頭的上下傾角的變化，安裝有電動機和智能化轉速調節器，能夠智能化的為旋轉裝置提供動力，安裝有夾緊裝置，能夠將噴頭牢牢的夾緊固定，安裝有夾緊調節器，能夠根據需要來調節對噴頭的夾緊程度，安裝有散熱墊，能夠有效的對噴頭散熱，設有注油孔，能定時的對旋轉裝置內部滴加潤滑油，使得旋轉效果處于最佳狀態，從而高效率智能化的完成工作。

附圖說明

圖1為本實用新型3D打印機的旋轉式噴頭結構圖；

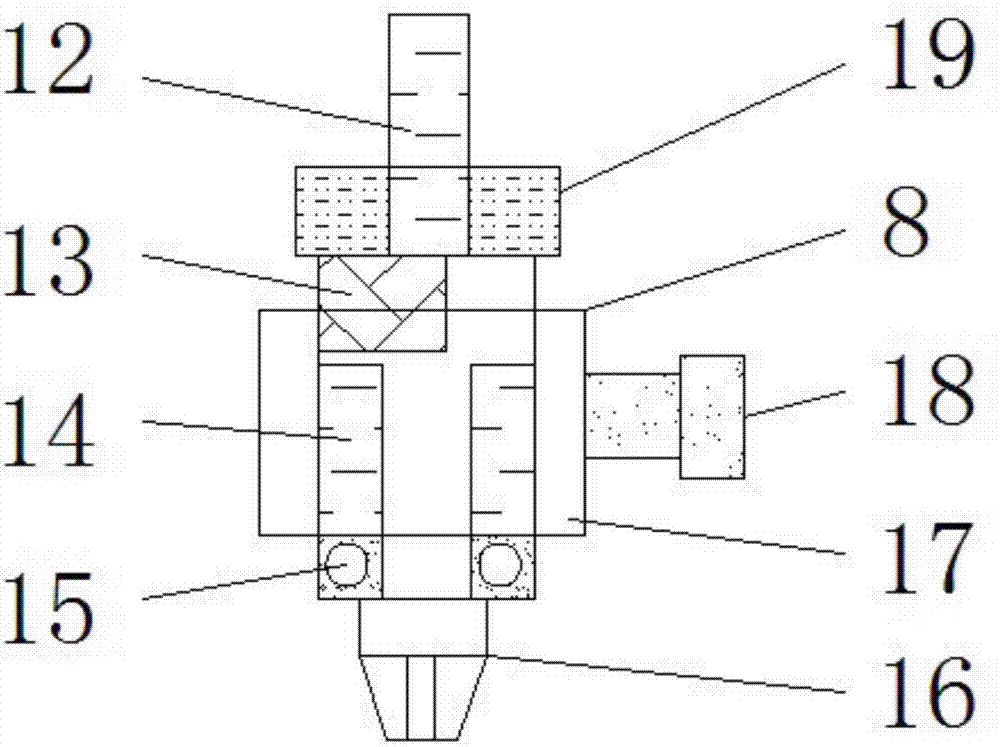

圖2為本實用新型噴頭裝置結構圖；

圖3為本實用新型旋轉裝置結構圖。

圖中：1-可伸縮式工作臂；2-旋轉裝置；3-智能化轉速調節器；4-電動機；5-散熱裝置；6-機盒；7-支撐臂；8-噴頭裝置；9–移動軌道；10-移動滑塊；11-移動架；12-進料管；13-進料機構；14-過渡隔熱件；15-加熱器；16-噴頭；17-夾緊固件；18–夾緊調節器；19-散熱墊；20–注油孔；21–上旋轉塊；22–下旋轉塊；23–中心轉軸；24–智能旋轉軸；25–轉動鋼珠。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供的一種實施例：一種3D打印機的旋轉式噴頭，包括旋轉裝置2、機盒6和噴頭裝置8，旋轉裝置2頂端的焊接有注油孔20，旋轉裝置2上安裝有上旋轉塊21，上旋轉塊21通過中心轉軸23與下旋轉塊22轉動連接，且上旋轉塊21與下旋轉塊22之間安裝有轉動鋼珠25，下旋轉塊22一端安裝有智能旋轉軸24，旋轉裝置2通過螺釘固定有機盒6，機盒6的內部安裝有電動機4和散熱裝置5，電動機4的輸出軸上安裝有智能化轉速調節器3，智能旋轉軸24的一端安裝有支撐臂7，支撐臂7的一端安裝有噴頭裝置8，噴頭裝置8外圍安裝有夾緊固件17，夾緊固件17一側安裝有夾緊調節器18，噴頭裝置8的底部固定有噴頭16，噴頭16的兩側方安裝有加熱器15，加熱器15上方安裝有過渡隔熱件14，過渡隔熱件14上方安裝有進料機構13，進料機構13上端安裝有散熱墊19，散熱墊19上端安裝有進料管12，旋轉裝置2上端安裝有可伸縮式工作臂1，可伸縮式工作臂1的頂端通過移動軌道9安裝有移動架11，移動軌道9上安裝有移動滑塊10。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
