本實用新型涉及開煉機技術領域，具體為一種用于邊角料回收處理的刮刀式開煉機設備。

背景技術：

開煉機是開放式煉塑機的簡稱，在塑料制品廠，人們又都習慣稱它為兩輥機，它可以將廢棄的塑膠邊角料回收利用，開煉機是塑料制品生產廠應用比較早的一種混煉塑料設備，在壓延機生產線上，開煉機在壓延機前，在混合機后，作用是把混合均勻的原料進行混煉和塑化，為壓延機壓延成型塑料制品提供混合煉塑較均勻的熔融料。

現有的開煉機的碾壓輥之間的間距是固定的，因此可供其加工的邊角料的大小必須符合其間距大小范圍內，過大容易導致卡機的現象，過小容易導致邊角料從間距中流失，從而降低了開煉機的實用性。

技術實現要素：

（一）解決的技術問題

針對現有技術的不足，本實用新型提供了一種用于邊角料回收處理的刮刀式開煉機設備，解決了現有開煉機的碾壓輥不能調節間距的問題。

（二）技術方案

為實現上述目的，本實用新型提供如下技術方案：一種用于邊角料回收處理的刮刀式開煉機設備，包括機體，所述機體內壁的頂部固定安裝有過濾板，所述過濾板上插接有擋板，所述機體內壁的中部固定安裝有固定板，所述固定板頂部的兩側均固定安裝有第一滑軌，所述第一滑軌上滑動連接有支撐柱，所述支撐柱的頂部活動插接有轉軸，所述轉軸上固定安裝有碾壓輥，所述碾壓輥上固定安裝有刮刀，所述支撐柱的一側固定連接有連接桿，所述連接桿的一側固定安裝有軸承，所述軸承的一側固定連接有調節螺栓，且調節螺栓的一端貫穿機體并延伸至其外，所述固定板上開設有出料槽，所述固定板的底部設置有接料盤，所述接料盤的底部固定連接有滑塊，所述滑塊的底部滑動連接在第二滑軌上，所述機體底部的一側開設有通槽，所述通槽外活動連接有蓋板。

優選的，所述機體內壁的頂部固定安裝有導料斗。

優選的，所述接料盤的一側固定連接有把手。

優選的，所述第一滑軌上固定安裝有限位塊。

優選的，所述過濾板上固定連接有排料管，且排料管的一端貫穿機體并裸露在其外。

優選的，所述機體外的調節螺栓上套接有限位套，且限位套的一側固定連接在機體上。

（三）有益效果

本實用新型提供了一種用于邊角料回收處理的刮刀式開煉機設備。具備以下有益效果：

（1）、本實用新型通過設置固定板、第一滑軌、支撐柱、轉軸、碾壓輥、刮刀、連接桿、軸承和調節螺栓，開煉機設備采用可調間距設置，從而能夠?qū)Ω鞣N大小的邊角料進行加工，提高效率，通過轉動調節螺栓，推動軸承移動，從而帶動連接桿移動，繼而帶動支撐柱在第一滑軌上滑動，從而可以使碾壓輥相互靠近或遠離，直至碾壓輥移動至合適的間距，并且通過設置限位塊，可以對支撐柱的位置進行限定，防止因間距過小導致碾壓輥相互碰撞，通過調節碾壓輥之間的間距，達到了對不同大小的邊角料加工的目的，從而提高了開煉機的實用性。

附圖說明

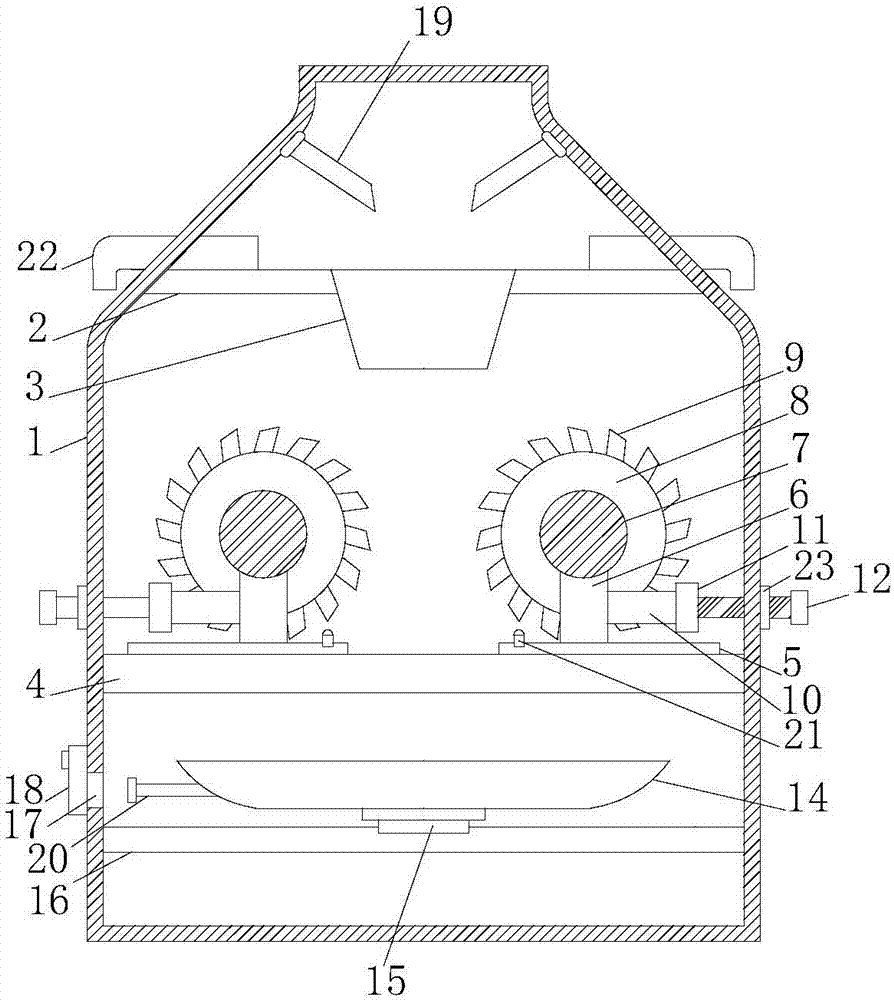

圖1為本實用新型結構剖面示意圖；

圖2為本實用新型固定板結構俯視圖。

圖中：1機體、2過濾板、3擋板、4固定板、5第一滑軌、6支撐柱、7轉軸、8碾壓輥、9刮刀、10連接桿、11軸承、12調節螺栓、13出料槽、14接料盤、15滑塊、16第二滑軌、17通槽、18蓋板、19導料斗、20把手、21限位塊、22排料管、23限位套。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1-2所示，本實用新型提供一種技術方案：一種用于邊角料回收處理的刮刀式開煉機設備，開煉機設備采用可調間距設置，從而能夠?qū)Ω鞣N大小的邊角料進行加工，提高效率，包括機體1，機體1內壁的頂部固定安裝有導料斗19，設置導料斗19，方便邊角料從機體1的頂部滑入過濾板2上，機體1內壁的頂部固定安裝有過濾板2，過濾板2上固定連接有排料管22，且排料管22的一端貫穿機體1并裸露在其外，過濾板2可以將一些不規則的或較大的邊角料截留，防止其繼續流下，并且工作人員可以通過排料管22將其取出，過濾板2上插接有擋板3，邊角料通過擋板3滑入至碾壓輥8上，機體1內壁的中部固定安裝有固定板4，固定板4頂部的兩側均固定安裝有第一滑軌5，第一滑軌5上固定安裝有限位塊21，并且通過設置限位塊21，可以對支撐柱6的位置進行限定，防止因間距過小導致碾壓輥8相互碰撞，通過調節碾壓輥8之間的間距，達到了對不同大小的邊角料加工的目的，從而提高了開煉機的實用性，第一滑軌5上滑動連接有支撐柱6，支撐柱6的頂部活動插接有轉軸7，轉軸7上固定安裝有碾壓輥8，碾壓輥8上固定安裝有刮刀9，碾壓輥8外接動力設備，通過外接動力設備使其轉動，從而帶動刮刀9對邊角料進行碾壓和切碎，支撐柱6的一側固定連接有連接桿10，連接桿10的一側固定安裝有軸承11，軸承11的一側固定連接有調節螺栓12，且調節螺栓12的一端貫穿機體1并延伸至其外，通過轉動調節螺栓12，推動軸承11移動，從而帶動連接桿10移動，繼而帶動支撐柱6在第一滑軌5上滑動，從而可以使碾壓輥8相互靠近或遠離，直至碾壓輥8移動至合適的間距，機體1外的調節螺栓12上套接有限位套23，且限位套23的一側固定連接在機體1上，設置限位套23，可以防止調節螺栓12在轉動過程中偏位，固定板4上開設有出料槽13，固定板4的底部設置有接料盤14，經過碾壓和切碎的邊角料通過出料槽13滑落至接料盤14內，接料盤14的一側固定連接有把手20，接料盤14的底部固定連接有滑塊15，滑塊15的底部滑動連接在第二滑軌16上，機體1底部的一側開設有通槽17，通過拉動把手20，帶動接料盤14底部的滑塊15在第二滑軌16上滑動，從而便于將接料盤14內的邊角料通過通槽17取出，通槽17外活動連接有蓋板18。

使用時，開煉機設備采用可調間距設置，從而能夠?qū)Ω鞣N大小的邊角料進行加工，提高效率，通過轉動調節螺栓12，推動軸承11移動，從而帶動連接桿10移動，繼而帶動支撐柱6在第一滑軌5上滑動，從而可以使碾壓輥8相互靠近或遠離，直至碾壓輥8移動至合適的間距，并且通過設置限位塊21，可以對支撐柱6的位置進行限定，防止因間距過小導致碾壓輥8相互碰撞，通過調節碾壓輥8之間的間距，達到了對不同大小的邊角料加工的目的，從而提高了開煉機的實用性。

綜上可得，該用于邊角料回收處理的刮刀式開煉機設備，通過設置固定板4、第一滑軌5、支撐柱6、轉軸7、碾壓輥8、刮刀9、連接桿10、軸承11和調節螺栓12，解決了現有開煉機的碾壓輥不能調節間距的問題。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
