本技術涉及托盤生產，具體為一種用于塑料托盤生產的吸塑機。

背景技術：

1、吸塑機是將加熱塑化的pvc、pe、pp、pet、hips等熱塑性塑料卷材吸制成各種形狀的高級包裝裝璜盒、框等產品的機器；利用真空泵產生的真空吸力，將加熱軟化后的pvc、pet等熱可塑性塑料片材經過模具吸塑成各種形狀的真空罩、吸塑托盤、泡殼等。

2、公開號為cn216993038u提供了一種用于塑料托盤生產的吸塑機，該實用新型的優點在于：該裝置通過設置吸塑機本體對托盤進行生產，生產后帶式輸送機帶動托盤進行移動，在其移動的過程中檢測組件對托盤進行檢測，檢測后plc控制器將根據數據儲存器內部儲存的數據對托盤的品質進行判斷，當其為廢品時可以啟動吸附組件將其吸起，吸起后啟動移動組件將廢品放置進前側的儲存箱的內部，當其為良品時可以啟動帶式輸送機將其輸送進右側的儲存箱的內部，這樣的情況下即可完成廢品的篩選，并且也將廢品與良品進行分類儲存，大大提高了效率。

3、該實用新型專利除了以上優點之外仍存在一些不足之處：該裝置通過吸附組件對不合格的托盤進行吸附，再移動到儲存箱的內部，這種方式要多吸附組件的位置進行移動，吸附后再移動，且托盤也有滑落的風險，實用性較差，且該裝置不能有效的保證托盤在進行移動時可以穩定移動，存在托盤脫落滑落的風險，對托盤造成傷害。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種用于塑料托盤生產的吸塑機，解決了現有技術中存在的問題。

2、本實用新型提供如下技術方案：一種用于塑料托盤生產的吸塑機，包括工作臺，所述工作臺的下端固定連接有支撐座，所述工作臺的一側固定連接有吸塑機體，所述吸塑機體的一端固定連接有檢測器，所述工作臺的上端固定連接有輸送帶，所述工作臺的上端連接有側板，所述工作臺的一端固定連接有廢物采集箱，所述工作臺的另一側固定連接有收納箱，所述工作臺的內部開設有矩形槽，所述矩形槽的內部固定連接有第一定位桿，所述工作臺的內部固定連接有第一電機，所述第一電機的一端固定連接有第一絲桿，所述第一絲桿的表面螺紋連接有移動塊，所述移動塊的一端固定連接有調節架，所述調節架的一端固定連接有調節板，所述調節板的內部固定連接有滾筒，所述工作臺的另一端固定連接有廢物處理器，所述廢物處理器的內部開設有活動槽，所述活動槽的內部固定連接有第二定位桿，所述廢物處理器的內部固定連接有第二電機，所述第二電機的一端固定連接有第二絲桿，所述第二絲桿的表面螺紋連接有移動臺，所述移動臺的一端連接有擋板，所述移動臺的一端固定連接有氣缸，所述氣缸的一端固定連接有推動板。

3、優選的技術方案一：所述側板的數量為兩個，所述廢物采集箱連接在側板與工作臺的表面。

4、優選的技術方案二：所述移動塊的內部開設有內螺紋，所述移動塊與第一絲桿螺紋連接，所述移動塊活動連接在第一定位桿的表面。

5、優選的技術方案三：所述移動塊的數量為兩個，所述第一絲桿的兩端螺紋方向相反。

6、優選的技術方案四：所述調節架的數量為兩個，所述滾筒的數量為若干個。

7、優選的技術方案五：所述第二定位桿的數量為兩個，所述第二定位桿穿過移動臺的內部，所述擋板的數量為兩個。

8、與現有技術相比，本實用新型提供了一種用于塑料托盤生產的吸塑機，具備以下有益效果：

9、(1)本實用新型該用于塑料托盤生產的吸塑機通過移動塊與調節架可有效的對調節板與滾筒的位置進行調節，從而可有效的保證托盤在進行輸送移動時的穩定性，通過氣缸與推動板可有效的對檢測后不合格的托盤進行推動，將不合格的托盤推到廢物采集箱的內部，提高了實用性。

技術特征：

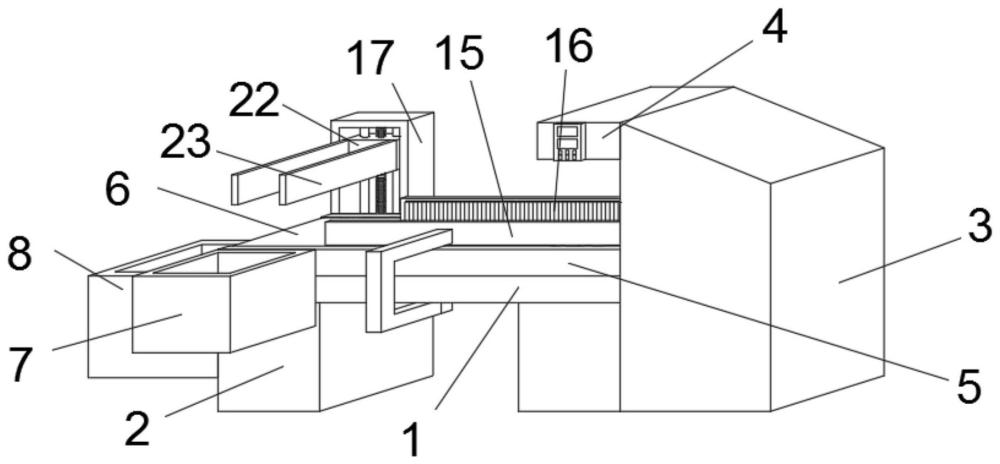

1.一種用于塑料托盤生產的吸塑機，包括工作臺(1)，其特征在于：所述工作臺(1)的下端固定連接有支撐座(2)，所述工作臺(1)的一側固定連接有吸塑機體(3)，所述吸塑機體(3)的一端固定連接有檢測器(4)，所述工作臺(1)的上端固定連接有輸送帶(5)，所述工作臺(1)的上端連接有側板(6)，所述工作臺(1)的一端固定連接有廢物采集箱(7)，所述工作臺(1)的另一側固定連接有收納箱(8)，所述工作臺(1)的內部開設有矩形槽(9)，所述矩形槽(9)的內部固定連接有第一定位桿(10)，所述工作臺(1)的內部固定連接有第一電機(11)，所述第一電機(11)的一端固定連接有第一絲桿(12)，所述第一絲桿(12)的表面螺紋連接有移動塊(13)，所述移動塊(13)的一端固定連接有調節架(14)，所述調節架(14)的一端固定連接有調節板(15)，所述調節板(15)的內部固定連接有滾筒(16)，所述工作臺(1)的另一端固定連接有廢物處理器(17)，所述廢物處理器(17)的內部開設有活動槽(18)，所述活動槽(18)的內部固定連接有第二定位桿(19)，所述廢物處理器(17)的內部固定連接有第二電機(20)，所述第二電機(20)的一端固定連接有第二絲桿(21)，所述第二絲桿(21)的表面螺紋連接有移動臺(22)，所述移動臺(22)的一端連接有擋板(23)，所述移動臺(22)的一端固定連接有氣缸(24)，所述氣缸(24)的一端固定連接有推動板(25)。

2.根據權利要求1所述的一種用于塑料托盤生產的吸塑機，其特征在于：所述側板(6)的數量為兩個，所述廢物采集箱(7)連接在側板(6)與工作臺(1)的表面。

3.根據權利要求2所述的一種用于塑料托盤生產的吸塑機，其特征在于：所述移動塊(13)的內部開設有內螺紋，所述移動塊(13)與第一絲桿(12)螺紋連接，所述移動塊(13)活動連接在第一定位桿(10)的表面。

4.根據權利要求3所述的一種用于塑料托盤生產的吸塑機，其特征在于：所述移動塊(13)的數量為兩個，所述第一絲桿(12)的兩端螺紋方向相反。

5.根據權利要求4所述的一種用于塑料托盤生產的吸塑機，其特征在于：所述調節架(14)的數量為兩個，所述滾筒(16)的數量為若干個。

6.根據權利要求5所述的一種用于塑料托盤生產的吸塑機，其特征在于：所述第二定位桿(19)的數量為兩個，所述第二定位桿(19)穿過移動臺(22)的內部，所述擋板(23)的數量為兩個。

技術總結
本技術涉及托盤生產技術領域，且公開了一種用于塑料托盤生產的吸塑機，包括工作臺，所述工作臺的下端連接有支撐座，所述工作臺的一側連接有吸塑機體，所述吸塑機體的一端連接有檢測器，所述工作臺的上端連接有輸送帶，所述工作臺的上端連接有側板，所述工作臺的一端連接有廢物采集箱，所述工作臺的另一側連接有收納箱，所述工作臺的內部開設有矩形槽，所述矩形槽的內部連接有第一定位桿，所述工作臺的內部連接有第一電機。該用于塑料托盤生產的吸塑機通過調節架與調節板的配合可有效的對進行輸送的托盤進行穩定輸送，防止托盤滑落掉落，通過檢測器與推動板可有效的對不合格的托盤進行去除。

技術研發人員：張本玉,張保,沈章平,姚傳坦
受保護的技術使用者：安徽蜀信包裝科技有限公司
技術研發日：20240402
技術公布日：2025/3/20
