本技術涉及封邊條生產，具體為一種防堵料的擠出機喂料裝置。

背景技術：

1、家具封邊條是對家具板材的斷面進行保護、裝飾、美化的材料，它可以使一件家具顯現木紋清晰、色彩繽紛的整體效果。

2、目前封邊條在生產過程中通常采用擠出成型的加工方式，需要使用到螺旋擠出機，現有的螺旋擠出機由螺旋擠出機體和上料結構組合構成，而封邊條的原料在上料輸送至螺旋擠出機內部的過程中容易出現堵塞的現象，造成堵塞的因素較多，其中封邊條原料加熱不徹底、原料下料不順暢均會導致出現堵塞的問題，因此需要進行改進。

技術實現思路

1、本實用新型的目的在于提供一種防堵料的擠出機喂料裝置，以解決上述背景技術提出的原料在上料過程中容易堵塞的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種防堵料的擠出機喂料裝置，包括工作臺，工作臺上設置有螺旋擠出機主體，所述螺旋擠出機主體頂部設置有上料筒，上料筒內部固定連接有內筒，內筒內壁設置有隔板，隔板關于內筒的內壁呈圓環形等間距分布，上料筒上轉動連接有連接軸，連接軸外壁固定連接有攪拌葉片和螺旋葉片，隔板、上料筒和螺旋葉片內部分別設置有第二加熱器、第一加熱器和第三加熱器。

3、優選的，所述上料筒頂端固定連接有固定架，固定架頂部固定連接有驅動電機，驅動電機軸的一端與連接軸一端連接。

4、優選的，所述連接軸內部開設有腔體，所述腔體內部安裝有第三加熱器，第三加熱器關于所述腔體呈圓環形等間距分布有多個。

5、優選的，所述內筒的底部開設有多個開口，所述開口與隔板錯位設置，內筒的兩端均開設有腔體，所述腔體內部設置有第二加熱器。

6、優選的，所述攪拌葉片位于螺旋葉片頂部，攪拌葉片關于連接軸外壁呈圓環形等間距分布。

7、優選的，所述上料筒內壁開設有兩組腔體，所述兩組腔體內部分別設置有第二加熱器和第一加熱器，第二加熱器位于第一加熱器的頂部。

8、優選的，所述內筒中心開設有通孔，連接軸一端貫穿所述通孔與固定架底部轉動連接。

9、與現有技術相比，本實用新型的有益效果是：

10、（1）、本裝置可以實現原料的徹底加熱，進而保證原料上料過程中的下料順暢性，避免原料堵塞。

11、（2）、本裝置通過在上料筒內部設置內筒，內筒經隔板分隔多個腔室，內筒與隔板上均設置有第二加熱器，使原料進入到內筒與隔板之間后可以得到均勻的加熱，同時通過上料筒內部的攪拌葉片、連接軸和螺旋葉片可以對加熱過程中原料進行攪拌，從而保證物料正常的下料，避免堵塞。

12、（3）、本裝置通過在內筒內部設置隔板，通過隔板將內筒內部分隔多個腔室，從而可以將添加的原料分至多個腔室內部進行加熱，提高加熱效率。

技術特征：

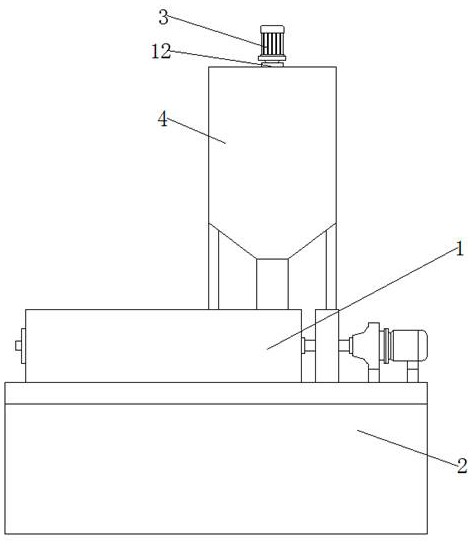

1.一種防堵料的擠出機喂料裝置，包括工作臺（2），工作臺（2）上設置有螺旋擠出機主體（1），其特征在于：所述螺旋擠出機主體（1）頂部設置有上料筒（4），上料筒（4）內部固定連接有內筒（5），內筒（5）內壁設置有隔板（11），隔板（11）關于內筒（5）的內壁呈圓環形等間距分布，上料筒（4）上轉動連接有連接軸（8），連接軸（8）外壁固定連接有攪拌葉片（7）和螺旋葉片（9），隔板（11）、上料筒（4）和螺旋葉片（9）內部分別設置有第二加熱器（10）、第一加熱器（6）和第三加熱器（13）。

2.根據權利要求1所述的一種防堵料的擠出機喂料裝置，其特征在于：所述上料筒（4）頂端固定連接有固定架（12），固定架（12）頂部固定連接有驅動電機（3），驅動電機（3）軸的一端與連接軸（8）一端連接。

3.根據權利要求1所述的一種防堵料的擠出機喂料裝置，其特征在于：所述連接軸（8）內部開設有腔體，所述腔體內部安裝有第三加熱器（13），第三加熱器（13）關于所述腔體呈圓環形等間距分布有多個。

4.根據權利要求1所述的一種防堵料的擠出機喂料裝置，其特征在于：所述內筒（5）的底部開設有多個開口，所述開口與隔板（11）錯位設置，內筒（5）的兩端均開設有腔體，所述腔體內部設置有第二加熱器（10）。

5.根據權利要求1所述的一種防堵料的擠出機喂料裝置，其特征在于：所述攪拌葉片（7）位于螺旋葉片（9）頂部，攪拌葉片（7）關于連接軸（8）外壁呈圓環形等間距分布。

6.根據權利要求1所述的一種防堵料的擠出機喂料裝置，其特征在于：所述上料筒（4）內壁開設有兩組腔體，所述兩組腔體內部分別設置有第二加熱器（10）和第一加熱器（6），第二加熱器（10）位于第一加熱器（6）的頂部。

7.根據權利要求1所述的一種防堵料的擠出機喂料裝置，其特征在于：所述內筒（5）中心開設有通孔，連接軸（8）一端貫穿所述通孔與固定架（12）底部轉動連接。

技術總結
本技術公開了一種防堵料的擠出機喂料裝置，包括工作臺，工作臺上設置有螺旋擠出機主體，所述螺旋擠出機主體頂部設置有上料筒，所述上料筒頂端固定連接有固定架，固定架頂部固定連接有驅動電機，驅動電機軸的一端與連接軸一端連接，上料筒內部固定連接有內筒，內筒內壁設置有隔板，隔板關于內筒的內壁呈圓環形等間距分布，上料筒上轉動連接有連接軸，所述連接軸內部開設有腔體，所述腔體內部安裝有第三加熱器，連接軸外壁固定連接有攪拌葉片和螺旋葉片，隔板、上料筒和螺旋葉片內部分別設置有第二加熱器、第一加熱器和第三加熱器。本裝置可以實現原料的徹底加熱，進而保證原料上料過程中的下料順暢性，避免原料堵塞。

技術研發人員：張小平,劉存義,劉朋輝,李小亮
受保護的技術使用者：河南美得裝飾材料有限公司
技術研發日：20240612
技術公布日：2025/4/28
