本技術屬于纖維纏繞管道，特別涉及一種應用于纖維纏繞管道制作的調節式長度導絲頭裝置，特別應用于纖維纏繞管道制作時對纖維紗鋪層寬度進行調節的裝置。

背景技術：

1、對于纖維纏繞管道的導絲頭大部分采用的是固定200mm寬度的型號，由于存在纖維紗在浸膠過程中存在浸膠不均以及在纏繞過程中纖維紗張力不均勻的情況，會導致鋪層內纖維紗間隙較大，出現“架空”現象以及表面高低不平現象。

2、對于埋地玻璃鋼管道，外觀要求相對不高，固定200mm寬度的導絲頭能滿足制作要求，但對于地表及地上安裝的玻璃鋼風管等對外觀要求較為嚴格的工程，尤其是管道在涂刷膠衣后，表面參差不齊的現象較為明顯，需要對導絲頭的寬度及鋪紗密度進行調整。

3、目前并沒有非常合適的工具進行調整，或者有些工具適用性不強，不便于操作，結構較復雜。

技術實現思路

1、本實用新型提供一種應用于纖維纏繞管道制作的調節式長度導絲頭裝置，可以解決背景技術中所指出的問題。

2、一種應用于纖維纏繞管道制作的調節式長度導絲頭裝置，包括固定連接桿、滑動桿、調節限位件、調節限位活動塊以及壓縮彈簧，所述滑動桿的兩端分別連接所述固定連接桿，所述滑動桿的兩側分別設有調節限位活動塊，所述調節限位活動塊之間為所述壓縮彈簧，所述調節限位活動塊滑動連接在所述滑動桿上，并被調節限位件進行位置限位。

3、優選的，所述滑動桿為雙頭絲桿，所述調節限位件為與雙頭絲桿配合的調節螺母。

4、優選的，所述調節限位活動塊套設在所述滑動桿，使其能夠往復滑動，所述調節限位活動塊的外側通過調節螺母進行限位，所述壓縮彈簧套設在所述雙頭絲桿上。

5、有益效果：本實用新型具有結構簡單，便于操作，適用性強等優點，具體有益效果如下：

6、導絲頭長度可調節，適用于多種類型規格的管道、儲罐纏繞；通過調節導絲頭長度，調整纖維紗鋪層寬度及密度，使得產品外觀質量得到提升；導絲頭拆卸方式簡單，方便清洗。

技術特征：

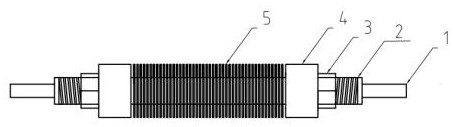

1.一種應用于纖維纏繞管道制作的調節式長度導絲頭裝置，其特征在于：包括固定連接桿（1）、滑動桿（2）、調節限位件（3）、調節限位活動塊（4）以及壓縮彈簧（5），所述滑動桿（2）的兩端分別連接所述固定連接桿（1），所述滑動桿（2）的兩側分別設有調節限位活動塊（4），所述調節限位活動塊（4）之間為所述壓縮彈簧（5），所述調節限位活動塊（4）滑動連接在所述滑動桿（2）上，并被調節限位件（3）進行位置限位。

2.根據權利要求1所述的一種應用于纖維纏繞管道制作的調節式長度導絲頭裝置，其特征在于：所述滑動桿（2）為雙頭絲桿，所述調節限位件（3）為與雙頭絲桿配合的調節螺母。

3.根據權利要求2所述的一種應用于纖維纏繞管道制作的調節式長度導絲頭裝置，其特征在于：所述調節限位活動塊（4）套設在所述滑動桿（2），使其能夠往復滑動，所述調節限位活動塊（4）的外側通過調節螺母進行限位，所述壓縮彈簧（5）套設在所述雙頭絲桿上。

技術總結
本技術屬于纖維纏繞管道技術領域，特別涉及一種應用于纖維纏繞管道制作的調節式長度導絲頭裝置，包括固定連接桿、滑動桿、調節限位件、調節限位活動塊以及壓縮彈簧，所述滑動桿的兩端分別連接所述固定連接桿，所述滑動桿的兩側分別設有調節限位活動塊，所述調節限位活動塊之間為所述壓縮彈簧，所述調節限位活動塊滑動連接在所述滑動桿上，并被調節限位件進行位置限位，本技術具有結構簡單，便于操作，適用性強等優點，具體有益效果如下：導絲頭長度可調節，適用于多種類型規格的管道、儲罐纏繞；通過調節導絲頭長度，調整纖維紗鋪層寬度及密度，使得產品外觀質量得到提升；導絲頭拆卸方式簡單，方便清洗。

技術研發人員：賈立華,李曉磊,任俊凱,紀帥,李亞茹
受保護的技術使用者：山東格瑞德集團有限公司
技術研發日：20240713
技術公布日：2025/4/24
