本發明涉及瑜伽墊生產設備領域，具體是用于瑜伽墊生產的臥式復合壓花一體機及生產方法。

背景技術：

1、瑜伽墊是人們做瑜伽運動時所使用的，目前市場上的瑜伽墊有各種各樣的顏色及圖案，有些瑜伽墊是由兩個不同顏色、不同材料的瑜伽墊復合而成的，這種分為a面和b面，一面作為正面，另一面作為背面，正面根據用戶需求可印制不同的花紋，背面即與地面接觸的一面一般花紋樣式比較固定；這種復合瑜伽墊在生產中一般分為復合、壓花兩部，且兩部分別由不同的設備進行加工，這就產生了中間流轉、存儲的工序，降低了總體的生產效率，每一個設備都需要工人，所以增加了人工成本。

技術實現思路

1、本發明的主要目的是為了解決上述現有技術存在的問題，提供用于瑜伽墊生產的臥式復合壓花一體機，提升生產效率同時降低人工成本。

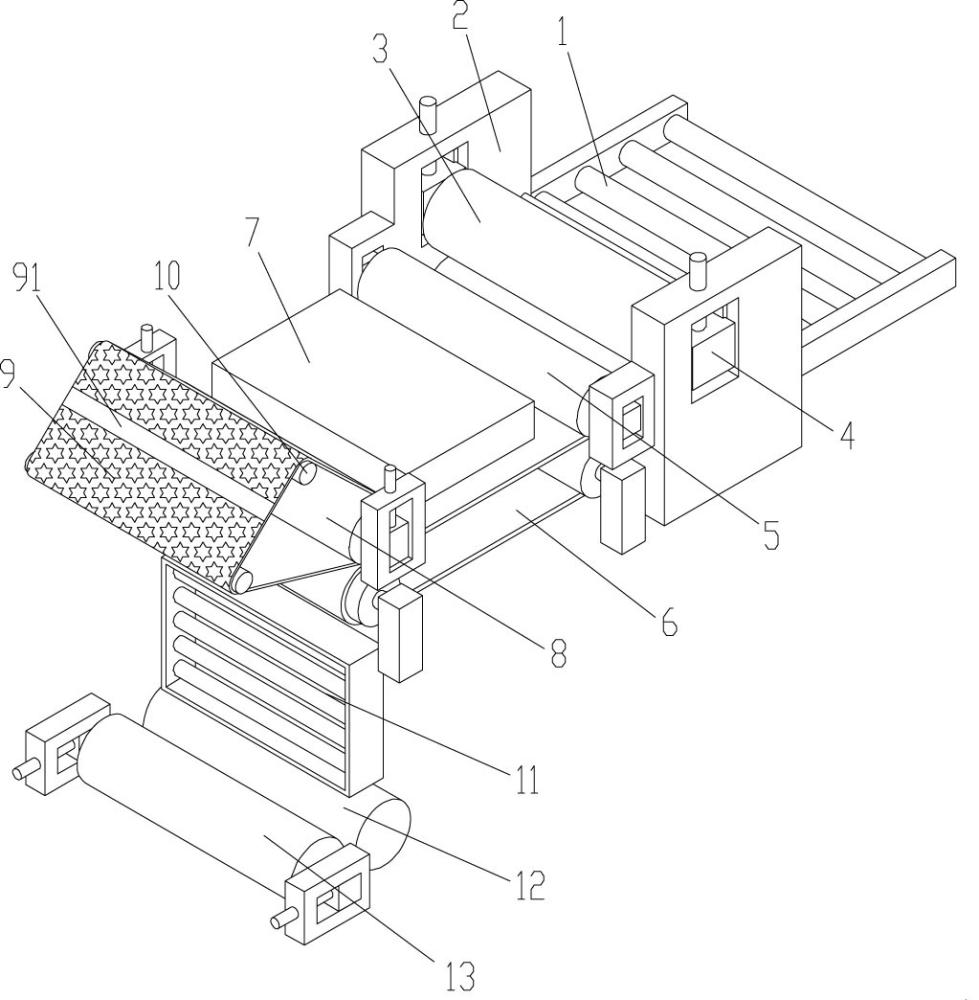

2、本發明的具體方案是：用于瑜伽墊生產的臥式復合壓花一體機，包括復合機構、正面壓花機構及背面壓花機構，所述復合機構包括固定支架，固定支架內裝有下壓輥和上壓輥，固定支架的一側設有進料口，進料口外側設有輸送鏈，進料口處裝有分料棒，分料棒的后方設有加熱棒，固定支架的另一側設有出料口，出料口外側設有輸送帶，輸送帶上方設有加熱機構a；所述正面壓花機構包括設置在輸送帶末端的壓輥支架及牽引輥，壓輥支架設置于輸送帶的兩側，壓輥支架上裝有正面壓輥，正面壓輥與輸送帶外端輥軸配合，牽引輥與正面壓輥上繞裝有循環移動的壓花網布；所述背面壓花機構包括設置于輸送帶末端下方的加熱機構b，加熱機構b用于對瑜伽墊背面加熱，加熱機構b下方設有背面壓輥和阻力輥，背面壓輥表面設有與瑜伽墊背面匹配的花紋。

3、進一步的，所述壓輥支架上設有傳感器，傳感器用于檢測壓花網布的接頭，傳感器與所述傳送帶的驅動機構信號連接。

4、進一步的，所述下壓輥的中心軸兩端與固定支架轉動連接且中心軸一端連接有驅動電機，所述上壓輥的中心軸兩端連接有軸承座，軸承座與固定支架滑動連接，軸承座沿豎直方向移動。

5、進一步的，兩側的固定支架上端均設有沿豎直方向布置的滑槽，所述軸承座與滑槽滑動連接，固定支架頂端裝有調節螺桿，調節螺桿與固定支架螺紋連接，調節螺桿的底端與軸承座轉動連接，通過調節螺桿調節上壓輥與下壓輥之間的間距。

6、進一步的，所述出料口處設有一根二次壓輥，二次壓輥位于輸送帶內端輥軸的正上方，二次壓輥與輸送帶內端輥軸配合以對瑜伽墊進行二次壓合。

7、進一步的，所述加熱機構a包括罩體，罩體一側設有開口，罩體內裝有若干根電加熱管，所述加熱機構b的結構與加熱機構a相同。

8、進一步的，所述背面壓花輥的中心軸一端連接有驅動電機，所述阻力輥與背面壓花輥的中心位于同一水平面，阻力輥的中心軸兩端連接有滑座，滑座沿水平方向滑動，滑座連接有彈簧，彈簧使得阻力輥與背面壓花輥向瑜伽墊施加壓力。

9、本發明還提供用于瑜伽墊生產的臥式復合壓花生產方法，采用上述的復合壓花一體機，具體包括以下步驟：s1、將瑜伽墊的a料和b料從輸送機構上料，使a料從分料棒上方通過，b料從分料棒下方通過，使得加熱棒位于a料與b料之間；

10、s2、a料與b料的結合面經過加熱棒加熱到一定溫度，a料與b料的頭部被上壓輥和下壓輥咬合并向后輸送，a料與b料在上壓輥與下壓輥的擠壓下復合為一體；

11、s3、復合后的瑜伽墊通過輸送帶運送，過程中瑜伽墊的正面被加熱機構a加熱到一定溫度，當瑜伽墊到達正面壓花機構處時，瑜伽墊被正面壓花輥與輸送帶外端的輥軸擠壓，由于正面壓花輥上纏繞有壓花網布則會在瑜伽墊正面留下相應的花紋，壓花過程中壓花網布的線速度與輸送帶的線速度相同；

12、s4、瑜伽墊正面完成壓花后沿著輸送帶末端自然下垂并被下方的背面壓花輥和阻力輥咬合，同時瑜伽墊的背面被加熱機構b加熱到一定溫度，在背面壓花輥的輥面花紋擠壓作用下將瑜伽墊的背面印上相應的背面花紋。

13、進一步的，所述步驟s3中，當傳感器檢測到壓花網布的接頭運動到瑜伽墊處時，發送信號到輸送帶的驅動機構使輸送帶暫停，而壓花網布繼續運動，直至傳感器檢測不到接頭時再次發送信號使輸送帶啟動。

14、本發明相比現有技術具有以下優點：實現復合與壓花連續生產，省去中間流轉、存儲的工序，提升了生產效率，同時減少了所需的工人數量，降低了人工成本。

技術特征：

1.用于瑜伽墊生產的臥式復合壓花一體機，其特征是：包括復合機構、正面壓花機構及背面壓花機構，所述復合機構包括固定支架，固定支架內裝有下壓輥和上壓輥，固定支架的一側設有進料口，進料口外側設有輸送鏈，進料口處裝有分料棒，分料棒的后方設有加熱棒，固定支架的另一側設有出料口，出料口外側設有輸送帶，輸送帶上方設有加熱機構a；所述正面壓花機構包括設置在輸送帶末端的壓輥支架及牽引輥，壓輥支架設置于輸送帶的兩側，壓輥支架上裝有正面壓輥，正面壓輥與輸送帶外端輥軸配合，牽引輥與正面壓輥上繞裝有循環移動的壓花網布；所述背面壓花機構包括設置于輸送帶末端下方的加熱機構b，加熱機構b用于對瑜伽墊背面加熱，加熱機構b下方設有背面壓輥和阻力輥，背面壓輥表面設有與瑜伽墊背面匹配的花紋。

2.根據權利要求1所述的用于瑜伽墊生產的臥式復合壓花一體機，其特征是：所述壓輥支架上設有傳感器，傳感器用于檢測壓花網布的接頭，傳感器與所述傳送帶的驅動機構信號連接。

3.根據權利要求1所述的用于瑜伽墊生產的臥式復合壓花一體機，其特征是：所述下壓輥的中心軸兩端與固定支架轉動連接且中心軸一端連接有驅動電機，所述上壓輥的中心軸兩端連接有軸承座，軸承座與固定支架滑動連接，軸承座沿豎直方向移動。

4.根據權利要求3所述的用于瑜伽墊生產的臥式復合壓花一體機，其特征是：兩側的固定支架上端均設有沿豎直方向布置的滑槽，所述軸承座與滑槽滑動連接，固定支架頂端裝有調節螺桿，調節螺桿與固定支架螺紋連接，調節螺桿的底端與軸承座轉動連接，通過調節螺桿調節上壓輥與下壓輥之間的間距。

5.根據權利要求1所述的用于瑜伽墊生產的臥式復合壓花一體機，其特征是：所述出料口處設有一根二次壓輥，二次壓輥位于輸送帶內端輥軸的正上方，二次壓輥與輸送帶內端輥軸配合以對瑜伽墊進行二次壓合。

6.根據權利要求1所述的用于瑜伽墊生產的臥式復合壓花一體機，其特征是：所述加熱機構a包括罩體，罩體一側設有開口，罩體內裝有若干根電加熱管，所述加熱機構b的結構與加熱機構a相同。

7.根據權利要求1所述的用于瑜伽墊生產的臥式復合壓花一體機，其特征是：所述背面壓花輥的中心軸一端連接有驅動電機，所述阻力輥與背面壓花輥的中心位于同一水平面，阻力輥的中心軸兩端連接有滑座，滑座沿水平方向滑動，滑座連接有彈簧，彈簧使得阻力輥與背面壓花輥向瑜伽墊施加壓力。

8.用于瑜伽墊生產的臥式復合壓花生產方法，其特征是：采用權利要求1-7任一項所述的復合壓花一體機，具體包括以下步驟：s1、將瑜伽墊的a料和b料從輸送機構上料，使a料從分料棒上方通過，b料從分料棒下方通過，使得加熱棒位于a料與b料之間；

9.根據權利要求8所述的用于瑜伽墊生產的臥式復合壓花生產方法，其特征是：所述步驟s3中，當傳感器檢測到壓花網布的接頭運動到瑜伽墊處時，發送信號到輸送帶的驅動機構使輸送帶暫停，而壓花網布繼續運動，直至傳感器檢測不到接頭時再次發送信號使輸送帶啟動。

技術總結
本發明是用于瑜伽墊生產的臥式復合壓花一體機，包括復合機構、正面壓花機構及背面壓花機構，復合機構包括固定支架，固定支架內裝有一對壓輥，固定支架的進料口處裝有分料棒、加熱棒，固定支架的出料口外側設有輸送帶，輸送帶上方設有加熱機構A；正面壓花機構包括設置在輸送帶末端的壓輥支架及牽引輥，壓輥支架設置于輸送帶的兩側，壓輥支架上裝有正面壓輥，正面壓輥與輸送帶外端輥軸配合，牽引輥與正面壓輥上繞裝有壓花網布；背面壓花機構包括設置于輸送帶末端下方的加熱機構B，加熱機構B用于對瑜伽墊背面加熱，加熱機構B下方設有背面壓輥和阻力輥，背面壓輥表面設有與瑜伽墊背面匹配的花紋；本發明提升了生產效率，降低了人工成本。

技術研發人員：梁致樑,蔡曉燕,梁兼勝,梁治中,嚴獻文
受保護的技術使用者：湖北飛德慕體育用品有限公司
技術研發日：
技術公布日：2025/4/7
