本實用新型涉及鍋爐配套裝置領域，特別涉及一種鍋爐煙道尾部熱量回收系統。

背景技術：

熱電廠發電時鍋爐尾部煙道下部用于的熱量很高，現代工業上常常在鍋爐尾部，安裝回收余熱的裝置如：省煤器，它吸收低溫煙氣的熱量將鍋爐給水加熱成汽包壓力下的飽和水，降低了煙氣的排煙溫度，節省了能源，提高了效率。

授權公告號為CN2460863、授權公告日為2001年11月21日的中國專利公開了一種鍋爐內置式省煤器裝置，包括省煤器和省煤器支架，現有技術在使用時利用省煤器支架將省煤器安裝在爐膛尾部空腔內。現有技術使用時現有技術使用時，爐膛內的高溫煤氣是從省煤器的空隙中通過，省煤器利用爐膛中的高溫煤氣加熱通過省煤器中的液態水，實現降低煤氣溫度提高進入汽包的水分溫度實現對于煙道尾部的熱量有效利用的。

現有技術的不足之處在于，現有技術長時間使用后，省煤器上會積累大量的灰塵，這些灰塵附著在省煤器表面上，將省煤器的一部分與高溫煙氣隔離開，并且積灰過多時省煤器的部分空隙會被灰塵堵住，影響高溫煙氣的運動，從而降低了省煤器的傳熱效率與使用效果。

技術實現要素：

本實用新型的目的是提供一種鍋爐煙道尾部熱量回收系統，其解決了省煤器上易積累灰塵的問題，具有鍋爐煙道通有高溫煙氣時，彈性金屬片不斷敲擊省煤器管道使得省煤器管道不易積灰的優點。

本實用新型的上述技術目的是通過以下技術方案得以實現的：

一種鍋爐煙道尾部熱量回收系統，包括設在鍋爐煙道尾部的省煤器，所述省煤器由多根彎曲的管道交疊構成，兩個相鄰的所述管道之間有間隙，所述相鄰管道的間隙處均設有與所述鍋爐煙道內壁轉動連接的轉動軸，所述轉動軸上位于所述管道間隙處設有利用高溫煙氣的風力驅動所述轉動軸轉動的風力驅動件，所述轉動軸上還設有多個彈性金屬片；所述高溫煙氣通過所述省煤器時，所述高溫煙氣通過省煤器使得風力驅動件驅動轉動軸轉動，從而使得所述彈性金屬片隨著所述轉動軸一起轉動，所述彈性金屬片轉動時敲擊所述管道。

采用上述結構，在省煤器管道的間隙處設有與鍋爐煙道內壁轉動連接的轉動軸，轉動軸上設有風力驅動件利用力鍋爐煙道內的高溫煙氣的風力，使得鍋爐內的高溫煙氣的運動帶動轉動軸的轉動。轉動軸上設有彈性金屬片，則轉軸轉動時彈性金屬片轉動，且彈性金屬片轉動時會不斷敲擊省煤器的管道使得省煤器的管道不斷震動，從而減少省煤器管道上的積灰。省煤器管道上的積灰減少，使得高溫煙氣可以更加順暢的通過省煤器，提高了省煤器的傳熱效率。使用彈性金屬片敲擊省煤器的管道，彈性金屬片本身可以承受的溫度較高，使得高溫煙氣對于彈性金屬片的影響盡量減少。

進一步優選為：所述風力驅動件為等間距設在所述轉動軸上的至少三個耐高溫材料制成的動力片，所述動力片與所述高溫煙氣運動方向有夾角且所述動力片與所述轉動軸同步轉動，所述動力片位于所述兩個相鄰管道的間隙處。

采用上述結構，使用至少三個動力片作為風力驅動件，動力片與高溫煙氣的運動方向有夾角使得高溫煙氣運動時，會帶動動力片的運動使得動力片轉動，從而使得動力片帶動轉動軸轉動，利用了高溫煙氣的風力，節省了驅動轉動軸的能源。使用耐高溫材料制作動力片，使得高溫煙氣對于動力片的影響小，使得動力片與彈性金屬片可以正常工作。

進一步優選為：所述轉動軸與所述鍋爐煙道的側壁連接有固定件，所述鍋爐煙道在所述固定件處設有將所述固定件與外環境連通的固定槽，所述固定件位于固定槽內；所述固定槽處設有用于將所述固定槽打開或封閉的固定窗，所述固定窗的一邊與所述鍋爐煙道通過銷軸轉動連接，所述固定窗與所述鍋爐煙道之間設有用于將關閉的所述固定窗限位的鎖件。

采用上述結構，在鍋爐煙道的側壁上設有固定槽，固定件位于固定槽內且固定槽將鍋爐內部與外環境連通。使得使用者需要檢查轉動軸的狀態或修理維護轉動軸時，僅需打開固定窗即可。固定窗的設置，使得鍋爐煙道正常工作時鍋爐煙道內部與外環境完全隔離，且需要檢查轉動軸或固定件時可以隨時將固定窗打開。使得使用者對于固定件、轉動軸等的檢修更加方便快捷。

進一步優選為：所述固定窗上設有與所述固定槽配合且由耐高溫密封材料制成的密封塊，所述密封塊的外周向密封塊內部傾斜設置，所述固定窗關閉時所述密封塊插接在所述固定槽內對所述固定槽密封。

采用上述結構，在固定窗內設有與固定槽配合的密封塊，使得固定窗關閉時，密封塊是插接在固定槽內的，將固定槽之間的部分空隙填充且在固定窗與固定槽之間添加了一層密封塊，減少從固定槽傳遞到密封塊上的熱量。從而減少密封塊的熱量損失。密封塊的外周向著密封塊內部傾斜設置，使得固定窗關閉時密封塊的外周對于密封塊的影響小，從而使得密封塊可以順利的插入密封槽中。

進一步優選為：所述鎖件包括設在所述固定窗遠離所述銷軸的一邊的固定螺栓、在所述鍋爐煙道外壁上對應所述固定螺栓設置的螺栓槽，所述固定螺栓與所述螺栓槽螺紋配合。

采用上述結構，在固定窗上設有固定螺栓，使用固定螺栓固定固定窗，使得使用者固定固定窗是可根據固定螺栓的擰動難易程度判斷固定窗是否與鍋爐煙道緊抵。并且使用螺栓連接本身穩固且不易自發解除其鎖定效果，使得使用固定螺栓固定固定窗時固定窗與煙道側壁上的位置更加穩定。

進一步優選為：所述固定件包括設在所述固定槽處的托起塊、設在所述托起塊上且與所述轉動軸插接的固定軸承，所述托起塊上設有與所述固定軸承配合的軸承槽，所述固定軸承插接在軸承槽內，且所述托起塊靠近所述鍋爐煙道內部的一端開口將軸承槽與鍋爐煙道內部連通，托起塊的開口與所述轉動軸間隙配合，所述軸承槽靠近外環境的一端設有用于將所述固定軸承限位在固定槽內的卡接件。

采用上述結構，固定件包括固定軸承與托起塊，固定軸承位于托起塊上。轉動軸與固定軸承連接使得轉動軸本身轉動所受到的阻力小，且轉動軸的轉動更加順暢。托起塊的設置使得固定軸承可以被限位，固定軸承安放在托起塊上時，使用卡接件將固定軸承限位使得轉動軸被限位，使得使用者僅需在固定槽內即可實現對于固定軸承的拆裝與限位，簡化了使用者對于固定軸承的拆裝操作。

進一步優選為：所述卡接件包括設在所述托起塊上的由耐高溫材料制成的卡接桿、設在所述軸承槽兩側的兩個與所述卡接桿配和的卡接槽，所述托起塊上設有用于將所述卡接桿限位在卡接槽內的定位件。

采用上述結構，卡接件使用卡接槽與卡接桿構成，卡接槽位于軸承槽的兩側則卡接桿位于卡接槽內時，卡接桿橫跨整個軸承槽將固定軸承限位在軸承槽內。使得使用者需要限位固定軸承時僅需將卡接桿插入卡接槽內即可。使得使用者限位固定軸承的操作方便快捷。在卡接槽外設有定位件，使用者使用定位件即可將卡接桿限位在卡接槽內。從而實現對于固定軸承的限位，使得固定軸承被限位后位置穩固。

進一步優選為：所述定位件包括設在所述卡接槽外兩側的第一定位塊與第二定位塊，所述第一定位塊上設有與所述第一定位塊滑動連接的定位桿，所述第二定位塊上對應所述定位桿設有與所述定位桿配合的定位槽，所述定位桿在所述第一定位塊上做靠近或遠離所述定位槽的運動。

采用上述結構，第一定位塊、第二定位塊、定位桿的設置，使得使用者需要限位卡接桿時，僅需推動定位桿使得定位桿插接在定位槽中即可。此時定位桿對于卡接桿限位，使得卡接桿不易向著卡接槽的開口處運動，使得卡接桿在卡接槽內的位置穩定。

綜上所述，本實用新型具有以下有益效果：在省煤器的管道間隙處設有轉動軸且轉動軸上設有與高溫煙氣運動方向呈夾角的動力片，且轉動軸上連接有與轉動軸同步運動的彈性金屬片，使得高溫煙氣經過省煤器時，高溫煙氣會帶動動力片轉動，動力片的轉動帶動轉動軸轉動，轉動軸轉動帶動彈性金屬片的轉動，彈性金屬片轉動時會敲擊省煤器的管道，使得省煤器管道發生震動，從而減少省煤器管道上的積灰，使得省煤器管道保持良好的傳熱效果。而轉動軸安裝在托起塊上的固定軸承上，使得轉動軸在轉動時更加順暢。固定軸承是安裝在固定槽內的，且固定槽外設有卡接槽卡接槽內設有卡接桿，在卡接槽外設有第一定位、第二定位、定位桿，使用定位桿對于卡接桿進行限位。從而使得卡接桿對于固定軸承進行限位，使得固定軸承的限位方便且固定軸承被限位時，固定軸承的位置穩定。

附圖說明

圖1是實施例的立體結構示意圖；

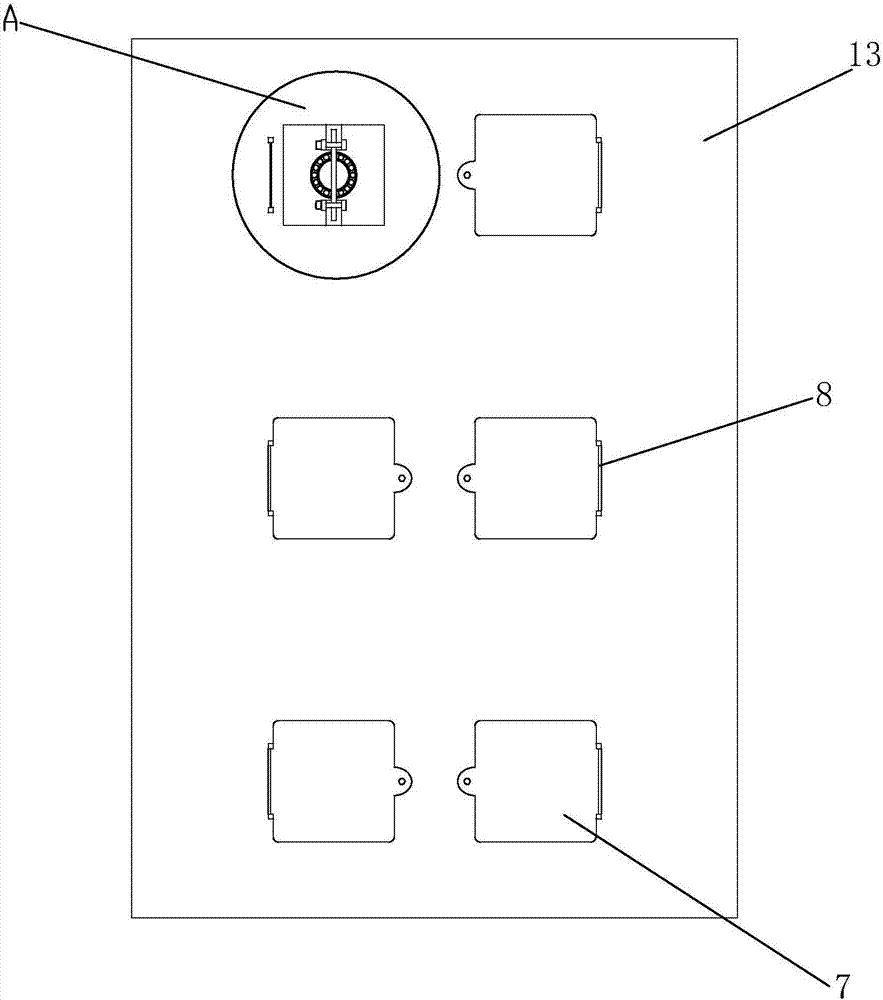

圖2是實施例除去一個固定窗的正視結構示意圖；

圖3是圖2的A部結構放大示意圖；

圖4是實施例的正視結構示意圖；

圖5是圖4的A-A部結構示意圖；

圖6是圖5的B部結構放大示意圖。

圖中，1、管道；2、轉動軸；3、動力片；4、彈性金屬片；5、固定件；501、托起塊；502、固定軸承；6、固定槽；7、固定窗；8、銷軸；9、鎖件；901、固定螺栓；902、螺栓槽；10、密封塊；11、卡接件；1101、卡接桿；1102、卡接槽；12、定位件；1201、第一定位塊；1202、第二定位塊；1203、定位桿；13、煙道。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的保護范圍內都受到專利法的保護。

實施例：一種鍋爐煙道尾部熱量回收系統，如圖1所示，包括設在煙道13尾部的省煤器，省煤器由多根管道1交疊而成，且兩個相鄰的管道1之間存在間隙，在兩個相鄰的管道1之間的間隙處設有與煙道13側壁轉動連接的轉動軸2，轉動軸2上固定有三個等間距設置的動力片3，且動力片3與豎直方向有夾角。動力片3的長度小于轉動軸2與省煤器的管道1之間的距離。轉動軸2上還固定有多個彈性金屬片4，彈性金屬片4的長度大于轉動軸2到管道1之間的距離。煙道13內通有高溫煙氣時高溫煙氣從推動動力片3轉動，動力片3的轉動帶動轉動軸2的轉動轉動軸2轉動使得彈性金屬片4轉動，彈性金屬片4在轉動過程中不斷敲擊省煤器的管道1使得省煤器管道1發生震動。

參照圖2、圖3、圖6，煙道13側壁上對應轉動軸2設有將煙道13內部與外環境連通的固定槽6，固定槽6水平設置且固定槽6內設有固定件5，固定件5包括與固定槽6的側壁上固定連接的托起塊501，托起塊上設有開口朝向外環境的軸承槽（圖中未示出），且托起塊501靠近煙道13內部的一面設有與轉動軸2間隙配合的開口。轉動軸2穿過托起塊501開口的且轉動軸2的一端位于軸承槽內，且軸承槽內設有與軸承槽配合的固定軸承502，轉動軸2位于軸承槽內的一端與固定軸承502連接。軸承槽外設有卡接槽1102，卡接槽1102內設有與卡接槽1102配合的卡接桿1101，卡接桿1101位于卡接槽1102內時將固定軸承502限位在軸承槽內。卡接槽1102外的兩側上設有與第一定位塊1201與第二定位塊1202，第一定位塊1201上設有與第一定位塊1201滑動連接的定位桿1203，第二定位塊1202上對應定位桿1203設有與定位桿1203配合的定位槽（圖中未示出），定位桿1203在第一定位塊1201上做靠近或遠離定位槽的運動，定位桿1203插接在定位槽內時將卡接桿1101限位在卡接槽1102內。

參照圖2、圖3、圖4、圖5、圖6，固定槽6開口處設有用于將固定槽6封閉的固定窗7，固定窗7的一邊與固定槽6外的鍋爐煙道13外壁通過銷軸8轉動連接，固定窗7靠近固定槽6的一面上設有與固定槽6配合的密封塊10，密封塊10的四邊傾斜設置且固定槽6開口處的邊界與密封塊10配合設置，固定窗7關閉時密封塊10插接在固定槽6內且將固定槽6封堵起到密封作用。固定窗7遠離銷軸8的一側上設有與固定窗7轉動連接的固定螺栓901，鍋爐煙道13外壁上對應固定螺栓901設有與固定螺栓901螺紋配合的螺栓槽902。固定螺栓901與螺栓槽902螺紋配合連接時，固定窗7關閉且將固定槽6封口。

工作過程：

使用時，鍋爐煙道13中的高溫煙氣從鍋爐煙道13的上方相鍋爐煙道13的下方運動，在鍋爐煙氣運動過程中，鍋爐煙氣帶動動力片3轉動，動力片3的轉動帶動轉動軸2的轉動，轉動軸2轉動時帶動轉動軸2上的彈性金屬片4轉動。彈性金屬片4轉動時彈性金屬片4不斷敲擊彈性彈性金屬片4兩側的管道1，使得管道1震動減少管道1上的落灰。

使用結束后需要檢修時，轉動固定窗7上的固定螺栓901，使得固定螺栓901離開螺栓槽902接觸固定螺栓901對于固定窗7的限位作用。拉開固定窗7，使得固定窗7與固定窗7上的密封塊10離開固定槽6內，使得固定槽6與外環境連通。此時觀察固定槽6內的固定軸承502是否可以正常轉動，如果固定軸承502需要保養。則拉動定位桿1203，使得定位桿1203離開定位槽，取下卡接桿1101，解除卡接桿1101對于固定軸承502的限位。即可取下固定軸承502對固定軸承502進行保養或更換。

對固定軸承502保養或更換完畢后，將固定軸承502放入軸承槽（圖中未示出）內且將固定軸承502與轉動軸2安裝好。將卡接桿1101放入卡接槽1102內，推動定位桿1203使得定位桿1203插接在定位槽內實現對于卡接桿1101的限位，從而使得固定軸承502被限位。關閉固定窗7，固定窗7關閉時，固定窗7上的密封塊10插接在固定槽6內對固定槽6實現密封。當固定窗7完全關閉時，轉動固定螺栓901使得固定螺栓901進入螺栓槽902內實現對于固定窗7的限位。即完成對于固定螺栓901的檢修、保養工作。
