本發明涉及生活垃圾處理設備，特別涉及垃圾的熱解汽化設備。

背景技術：

不可回收的生活垃圾在熱解汽化爐中處理,防止產生二惡英類有害物質。垃圾從垃圾儲料斗中進入推料通道中，通過推料裝置將垃圾推入熱解汽化爐中?，F有的推料通道與熱解汽化爐直接連通，連通處沒有遮蓋板，熱解汽化處理時，熱氣容易進入推料通道中，從而一定程度上影響熱解汽化爐處理；并且，垃圾儲料斗的出料口較小，落料時容易成堆堆積在推料通道中，并出現堵塞出料口的現象，推料裝置將成堆的垃圾一次推入熱解汽化爐中，導致熱解汽化處理不均勻，效果較差。

技術實現要素：

針對上述現有熱解汽化爐的推料裝置及推料通道存在的缺點，申請人進行研究及改進，提供一種帶浮動出料滾筒的垃圾進料裝置。

為了解決上述問題，本發明采用如下方案：

一種帶浮動出料滾筒的垃圾進料裝置，包括一端與熱解汽化爐連通的推料通道，推料通道的另一端安裝有推料板及推料液壓缸，推料通道安裝于垃圾儲料斗的下方并與垃圾儲料斗下端的出料口連通，所述出料口安裝有出料滾筒，出料滾筒由電機驅動，出料滾筒的周面旋繞安裝有撥料條，所述撥料條包括從出料滾筒的軸向中部向兩端旋繞的正旋撥料條及反旋撥料條，所述撥料條上具有鋸齒；

所述出料滾筒及電機安裝于支撐臺上，所述支撐臺包括上下間隔設置的活動臺及固定臺，所述活動臺與固定臺之間安裝有多根彈簧；

所述推料通道與熱解汽化爐的連通口處安裝有擋板，擋板的上端與推料通道端部鉸接，熱解汽化爐的內壁安裝有彈性板，所述彈性板抵靠于擋板側面。

本發明的技術效果在于：

本發明中，于熱解汽化爐與推料通道的連通口處設置擋板，防止熱解汽化爐中的熱氣及有毒氣體進入推料通道及熱解汽化爐外，一方面保證垃圾處理車間安全，另一方面提高熱解汽化爐的處理效果；于儲料斗的出料口設置出料滾筒，用于將成堆垃圾分散，并防止堵塞出料口；出料滾筒還帶有一定的上下浮動空間，進一步疏通出料口的物料。

附圖說明

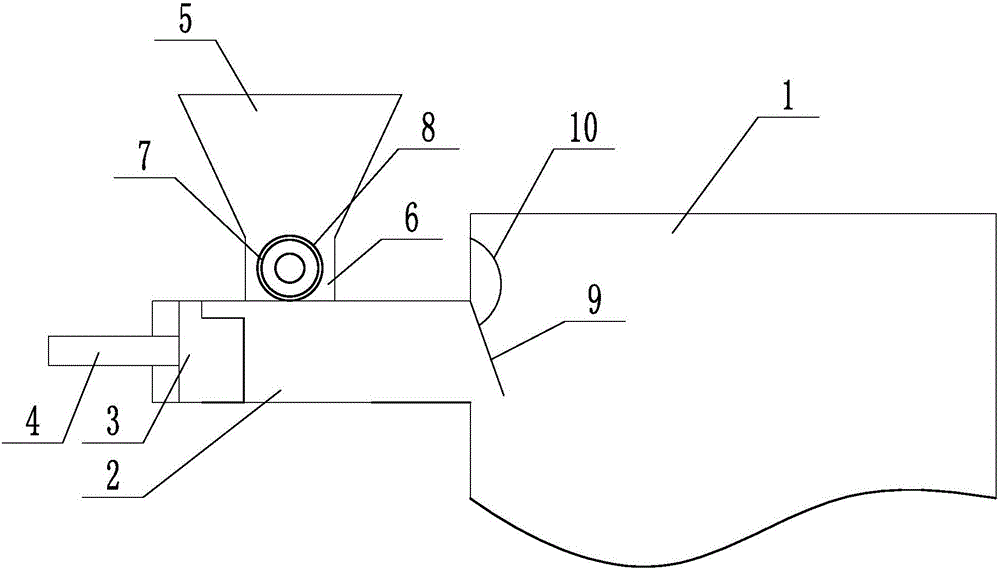

圖1為本發明的結構示意圖。

圖2為本發明中垃圾儲料斗與出料滾筒的結構圖。

圖3為本發明中出料滾筒及垃圾儲料斗的俯視圖

圖中：1、熱解汽化爐；2、推料通道；3、推料板；4、推料液壓缸；5、垃圾儲料斗；6、出料口；7、出料滾筒；8、撥料條；81、正旋撥料條；82、反旋撥料條；9、擋板；10、彈性板；11、電機；12、活動臺；13、固定臺；14、彈簧。

具體實施方式

下面結合附圖對本發明的具體實施方式作進一步說明。

如圖1至圖3所示，本實施例的帶浮動出料滾筒的垃圾進料裝置，包括一端與熱解汽化爐1連通的推料通道2，推料通道2的另一端安裝有推料板3及推料液壓缸4，推料通道2安裝于垃圾儲料斗5的下方并與垃圾儲料斗5下端的出料口6連通，出料口6安裝有出料滾筒7，出料滾筒7由電機11驅動，出料滾筒7的周面旋繞安裝有撥料條8，撥料條8包括從出料滾筒7的軸向中部向兩端旋繞的正旋撥料條81及反旋撥料條82，撥料條8上具有鋸齒，增大與物料的摩擦力，提高撥動效率；出料滾筒7及電機11安裝于支撐臺上，支撐臺包括上下間隔設置的活動臺12及固定臺13，活動臺12與固定臺13之間安裝有多根彈簧14；

推料通道2與熱解汽化爐1的連通口處安裝有擋板9，擋板9的上端與推料通道2端部鉸接，熱解汽化爐1的內壁安裝有彈性板10，彈性板10抵靠于擋板9側面。

電機11帶動出料滾筒7在垃圾儲料斗5的出料口6處滾動，利用正旋撥料條81及反旋撥料條82將物料向兩端撥送，從而避免成堆，實現均勻輸送；由于之支撐臺的設置，電機11工作時，活動臺12有一定的上下浮動空間，從而實現出料滾筒7的上下浮動撥料，進一步避免堵塞；推料板3在推料液壓缸4的推動下，將物料推入熱解汽化爐1中。

以上所舉實施例為本發明的較佳實施方式，僅用來方便說明本發明，并非對本發明作任何形式上的限制，任何所屬技術領域中具有通常知識者，若在不脫離本發明所提技術特征的范圍內，利用本發明所揭示技術內容所作出局部改動或修飾的等效實施例，并且未脫離本發明的技術特征內容，均仍屬于本發明技術特征的范圍內。
