本技術涉及顆粒爐領域，具體涉及一種易清潔生物質顆粒爐。

背景技術：

1、生物質顆粒是采用秸稈、稻殼、玉米芯等材料經過加工制作而成的柱狀燃燒材料，具有發熱量大，清潔衛生，燃燒時不產生二氧化硫等有害物質的優點，且生物質顆粒燃燒后灰渣極少，燃燒后的灰燼還可以當做有機肥使用，所以應運而生了用以生物質顆粒為原料的生物質顆粒燃燒爐。

2、生物顆粒燃燒爐在燃燒時會產生大量的熱量，現有的顆粒爐在燃燒時火焰直接燒熱散熱板，然后在通過風機將熱量排出，長時間的加熱會導致散熱板在不斷地受熱和冷卻后變形，進而導致散熱板壽命降低，且顆粒爐在燃燒后灰燼不方便清掃。

技術實現思路

1、本實用新型的目的在于克服上述傳統技術的不足之處，提供一種易清潔生物質顆粒爐。

2、本實用新型的目的是通過以下技術措施來達到的：一種易清潔生物質顆粒爐，包括殼體和爐體，所述爐體安裝在殼體內部，所述殼體的一側安裝有爐門，所述殼體的側壁開設有若干個進氣孔，所述殼體頂部安裝有控制面板，所述殼體的頂部還開設有進料口，其特征在于：所述爐體包括焚燒組件和輔助組件，所述輔助組件用于輔助燃燒，所述焚燒組件外部固定安裝有保護罩，所述保護罩與焚燒組件之間形成熱風通道，所述焚燒組件和輔助組件之間設置有熱風系統，所述焚燒組件包括燃燒座、炊事架、煙灰斗和擋火板，所述燃燒座用于焚燒顆粒，所述炊事架設置在靠近燃燒座的位置，所述煙灰斗設置在燃燒座的底部。

3、作為一種優選方案：所述輔助組件包括料斗、送料驅動組件、進氣管和排氣組件，所述送料驅動組件固定安裝在料斗的底部，送料驅動組件的出料口與燃燒座連通，所述進氣管與燃燒座的底部連通，所述排氣組件安裝在殼體內部的底部，所述排氣組件用于排放燃燒時產生的煙塵。

4、作為一種優選方案：所述熱風系統包括散熱鰭片、散熱風機和熱風出口，所述散熱鰭片設置有若干個，所述散熱鰭片安裝在熱風通道內部靠近燃燒座的位置，所述散熱風機安裝在熱風通道底部，所述熱風出口開設在殼體位于爐門上部的位置。

5、作為一種優選方案：所述送料驅動組件包括一級驅動和二級驅動，所述一級驅動與料斗連通，所述二級驅動與一級驅動連通，所述進氣管固定安裝在二級驅動的底部，所述進氣管的出氣口設置在燃燒座的底部。

6、作為一種優選方案：所述炊事架包括篦子板和側板，所述篦子板上開設有燃燒孔，所述篦子板位于燃燒孔兩側的部分開設有若干通孔，所述燃燒孔與燃燒座對應設置，所述側板設置有兩個，兩個側板分別固定連接在篦子板的兩側。

7、作為一種優選方案：所述側板上安裝有頂桿，所述頂桿用于頂緊擋火板。

8、作為一種優選方案：所述排氣組件包括排煙風機和風箱，所述排煙風機安裝在風箱上，風箱與燃燒座的底部連通。

9、由于采用了上述技術方案，與現有技術相比，本實用新型的優點是：

10、本實用新型公開了一種易清潔生物質顆粒爐，爐體包括焚燒組件和輔助組件，所述輔助組件用于輔助燃燒，所述焚燒組件外部固定安裝有保護罩，所述保護罩與焚燒組件之間形成熱風通道，所述焚燒組件和輔助組件之間設置有熱風系統，所述焚燒組件包括燃燒座、炊事架、煙灰斗和擋火板，本申請通過設置擋火板防止火焰直接對散熱板加熱，降低了散熱板變形的程度，增加了散熱板的使用壽命，同時設置煙灰斗可以直接將煙灰清理走，方便快捷。

11、下面結合附圖和具體實施方式對本實用新型作進一步說明。

技術特征：

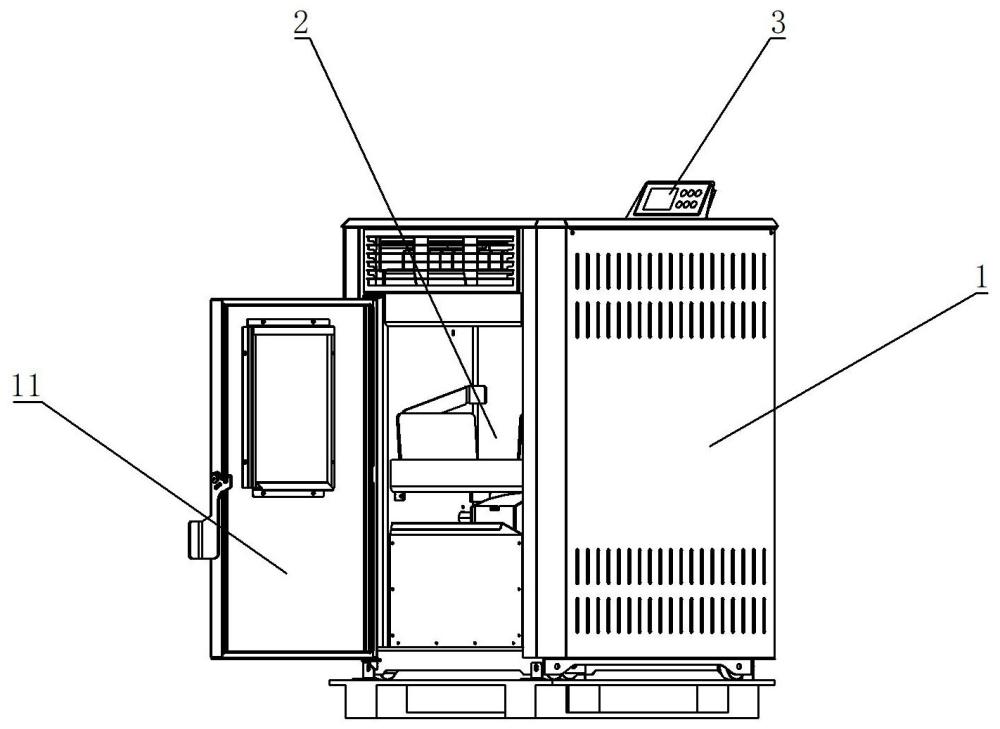

1.一種易清潔生物質顆粒爐，包括殼體（1）和爐體（2），所述爐體（2）安裝在殼體（1）內部，所述殼體（1）的一側安裝有爐門（11），所述殼體（1）的側壁開設有若干個進氣孔，所述殼體（1）頂部安裝有控制面板（3），所述殼體（1）的頂部還開設有進料口（12），其特征在于：所述爐體（2）包括焚燒組件和輔助組件，所述輔助組件用于輔助燃燒，所述焚燒組件外部固定安裝有保護罩（8），所述保護罩（8）與焚燒組件之間形成熱風通道，所述焚燒組件和輔助組件之間設置有熱風系統，所述焚燒組件包括燃燒座（4）、炊事架（5）、煙灰斗（6）和擋火板（7），所述燃燒座（4）用于焚燒顆粒，所述炊事架（5）設置在靠近燃燒座（4）的位置，所述煙灰斗（6）設置在燃燒座（4）的底部。

2.根據權利要求1所述的一種易清潔生物質顆粒爐，其特征在于：所述輔助組件包括料斗（9）、送料驅動組件（91）、進氣管（92）和排氣組件（93），所述送料驅動組件（91）固定安裝在料斗（9）的底部，送料驅動組件（91）的出料口與燃燒座（4）連通，所述進氣管（92）與燃燒座（4）的底部連通，所述排氣組件（93）安裝在殼體（1）內部的底部，所述排氣組件（93）用于排放燃燒時產生的煙塵。

3.根據權利要求2所述的一種易清潔生物質顆粒爐，其特征在于：所述熱風系統包括散熱鰭片（10）、散熱風機（102）和熱風出口（103），所述散熱鰭片（10）設置有若干個，所述散熱鰭片（10）安裝在熱風通道內部靠近燃燒座（4）的位置，所述散熱風機（102）安裝在熱風通道底部，所述熱風出口（103）開設在殼體（1）位于爐門（11）上部的位置。

4.根據權利要求2或3所述的一種易清潔生物質顆粒爐，其特征在于：所述送料驅動組件（91）包括一級驅動（911）和二級驅動（912），所述一級驅動（911）與料斗（9）連通，所述二級驅動（912）與一級驅動（911）連通，所述進氣管（92）固定安裝在二級驅動（912）的底部，所述進氣管（92）的出氣口設置在燃燒座（4）的底部。

5.根據權利要求4所述的一種易清潔生物質顆粒爐，其特征在于：所述炊事架（5）包括篦子板（51）和側板（52），所述篦子板（51）上開設有燃燒孔（511），所述篦子板（51）位于燃燒孔（511）兩側的部分開設有若干通孔（512），所述燃燒孔（511）與燃燒座（4）對應設置，所述側板（52）設置有兩個，兩個側板（52）分別固定連接在篦子板（51）的兩側。

6.根據權利要求5所述的一種易清潔生物質顆粒爐，其特征在于：所述側板（52）上安裝有頂桿（521），所述頂桿（521）用于頂緊擋火板（7）。

7.根據權利要求6所述的一種易清潔生物質顆粒爐，其特征在于：所述排氣組件（93）包括排煙風機（931）和風箱（932），所述排煙風機（931）安裝在風箱（932）上，風箱（932）與燃燒座（4）的底部連通。

技術總結
本技術公開了一種易清潔生物質顆粒爐，爐體包括焚燒組件和輔助組件，所述輔助組件用于輔助燃燒，所述焚燒組件外部固定安裝有保護罩，所述保護罩與焚燒組件之間形成熱風通道，所述焚燒組件和輔助組件之間設置有熱風系統，所述焚燒組件包括燃燒座、炊事架、煙灰斗和擋火板，本申請通過設置擋火板防止火焰直接對散熱板加熱，降低了散熱板變形的程度，增加了散熱板的使用壽命。

技術研發人員：韓金亮
受保護的技術使用者：山東金亮機械股份有限公司
技術研發日：20240904
技術公布日：2025/4/24
