本發明涉及空調技術領域，具體而言，涉及一種自然風空調及其出風控制方法。

背景技術：

現有的自然風空調采用技術手段改變電機轉速與控制導板的轉動角度來實現自然風功能，這種方法需要復雜的控制邏輯與控制程序，并且需要高性能的處理單元與高精度高可靠性的電機來實現，不但成本較高，控制較復雜而且實現較難，自然風狀態下溫度控制精度較低，用戶舒適性感覺差。

技術實現要素：

本發明的目的是提出一種自然風空調及其出風控制方法，控制簡單，成本低，用戶體驗好。

根據本發明的一個方面，提供了一種自然風空調的出風控制方法，該自然風空調包括主送風系統和誘導送風系統，誘導送風系統包括設置在與出風口風道連通的進風口處的擋風板，出風控制方法包括：接收自然風波動曲線；根據自然風波動曲線對誘導送風系統的進風口面積進行調節。

優選地，根據自然風波動曲線對誘導送風系統的進風口面積進行調節的步驟包括：根據自然風波動曲線控制擋風板上下滑動，以調節誘導送風系統的進風口面積。

優選地，根據自然風波動曲線對誘導送風系統的進風口面積進行調節的步驟包括：根據自然風波動曲線控制擋風板轉動，以調節誘導送風系統的進風口面積。

優選地，根據自然風波動曲線控制擋風板上下滑動的步驟包括：控制擋風板向下運動以增大誘導送風系統的進風口面積；或控制擋風板向上運動以減小誘導送風系統的進風口面積。

優選地，根據自然風波動曲線控制擋風板上下滑動的步驟包括：根據自然風波動曲線確定出風風量變化；根據出風風量變化確定誘導送風系統的進風口面積變化；根據誘導送風系統的進風口面積變化確定擋風板的移動距離；對擋風板進行調節。

優選地，根據自然風波動曲線控制擋風板上下滑動的步驟包括：根據自然風波動曲線確定出風風量變化；根據出風風量變化確定誘導送風系統的進風口面積變化；根據誘導送風系統的進風口面積變化確定擋風板的轉動角度；對擋風板進行調節。

優選地，在接收自然風波動曲線之前，出風控制方法還包括：將多個不同類型的自然風波動曲線預存在存儲器內；接收用戶的選擇信息；根據用戶的選擇信息從存儲器內調取相應的自然風波動曲線。

出風控制方法還包括：檢測空調的運行狀態；在檢測到空調處于制熱狀態時，控制擋風板關閉誘導送風系統的進風口。

根據本發明的另一方面，提供了一種自然風空調，包括主送風系統和誘導送風系統，誘導送風系統包括設置在與出風口風道連通的進風口處的擋風板，擋風板活動設置在進風口處以調節進風口面積。

優選地，自然風空調還包括控制器和存儲器，還包括驅動擋風板運動的驅動機構，存儲器內預存有多種自然風波動曲線，存儲器和驅動機構均連接至控制器。

本發明的自然風空調的出風控制方法，該自然風空調包括主送風系統和誘導送風系統，所述誘導送風系統包括設置在與所述出風口風道連通的進風口處的擋風板，所述出風控制方法包括：接收自然風波動曲線；根據自然風波動曲線對誘導送風系統的進風口面積進行調節。本發明的自然風空調的出風控制方法，通過控制誘導風的進風量來對出風量進行調節，使空調出風模擬自然風波動曲線，控制結構簡單，不用對主送風系統進行控制，不會影響主要冷量與風量的輸送，成本低，可以通過空調的冷風與室內的誘導風的充分混合來解決出風溫度過低的問題，得到了很好的用戶舒適性體驗。

附圖說明

此處所說明的附圖用來提供對本發明的進一步理解，構成本申請的一部分，本發明的示意性實施例及其說明用于解釋本發明，并不構成對本發明的不當限定。在附圖中：

圖1是本發明實施例的自然風空調的出風控制方法的流程圖；

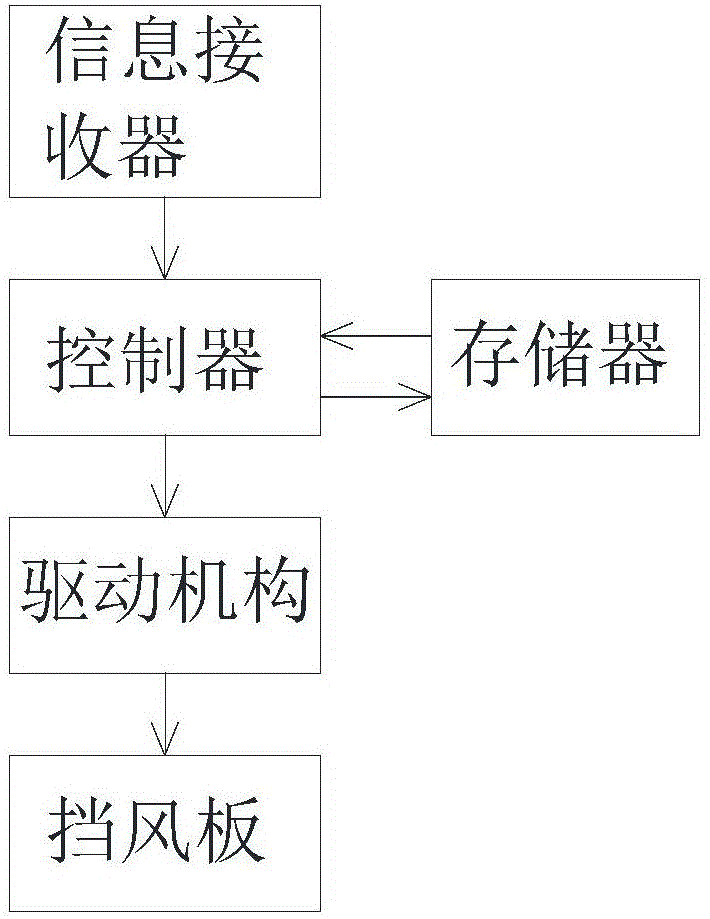

圖2是本發明實施例的自然風空調的控制結構圖；

圖3是現有技術中的自然風空調的機械風風量時序圖；

圖4是本發明實施例的自然風空調的自然風風量時序圖。

具體實施方式

在以下詳細描述中，提出大量特定細節，以便于提供對本發明的透徹理解。但是，本領域的技術人員會理解，即使沒有這些特定細節也可實施本發明。在其它情況下，沒有詳細描述眾所周知的方法、過程、組件和電路，以免影響對本發明的理解。

現有誘導風空調都會帶有兩個獨立的送風系統，一個為利用風機轉動通過換熱器提供主要的風量與冷量，稱為主送風系統。另外一個為依靠主送風系統流經風道產生的負壓來“吸引”環境空氣而產生風量的誘導送風系統，稱為誘導送風系統。

主送風系統結構復雜，同時擔負主要風量輸送與冷量輸送的任務，高精度控制困難，因此對主送風系統進行調節以形成自然風，不僅實現困難，而且成本較高，對空調出風影響較大，控制結構復雜。誘導送風系統的結構為與出風口風道連通的進風口，在該進風口處，主送風系統的送風形成負壓，使得室內的空氣從該進風口處進入到出風口風道內，與出風口風道內的主送風系統的空氣混合，然后從出風口風道送出。該誘導送風系統結構簡單，控制容易，風量相對較小，不會影響主要冷量與風量的輸送，因此通過控制誘導送風系統的入口面積來使誘導風空調產生自然風，從而形成符合使用要求的自然風，不僅易于實現，而且實現成本較低。在通過控制誘導系統來模擬自然風的過程中，通過改變誘導風入口的面積來改變誘導風的風量，進而改變空調出風口的風量，在此過程中，不同的風量經過遠距離的送風，到達受風者附近就會產生風速與風量的波動，人體主觀感受為風量波動風速波動，從而達到模擬自然風送風下的人體舒適感受的要求。本發明正是基于上述工作過程而進行的改進。

結合參見圖1和圖2所示，根據本發明的實施例，自然風空調包括主送風系統和誘導送風系統，誘導送風系統包括設置在與出風口風道連通的進風口處的擋風板，自然風空調的出風控制方法包括：接收自然風波動曲線；根據自然風波動曲線對誘導送風系統的進風口面積進行調節。

本發明的自然風空調的出風控制方法，通過控制誘導風的進風量來對出風量進行調節，使空調出風模擬自然風波動曲線，控制結構簡單，不用對主送風系統進行控制，不會影響主要冷量與風量的輸送，成本低，可以通過空調的冷風與室內的誘導風的充分混合來解決出風溫度過低的問題，得到了很好的用戶舒適性體驗。

對誘導風的進風量進行調控的方法可以為多種，例如改變誘導風進風口處的面積，或者是壓力等能影響到誘導風的風量和強度的參數。通過調整這些參數，可以使得主送風系統與誘導送風系統的混合風能夠方便地達到模擬自然風的目的，提高用戶的使用體驗。

根據自然風波動曲線對誘導送風系統的進風口面積進行調節的步驟包括：根據自然風波動曲線控制擋風板上下滑動，以調節誘導送風系統的進風口面積。通過控制擋風板上下滑動，可以方便地調節擋風板的滑動位置，進而調節誘導送風系統的進風口面積，達到調節出風口風量以模擬自然風的目的。擋風板的上下滑動可以通過齒輪和齒條的驅動來實現，也可以通過伸縮機構例如伸縮油缸等來實現。

根據自然風波動曲線控制擋風板上下滑動的步驟包括：控制擋風板向下運動以增大誘導送風系統的進風口面積；或控制擋風板向上運動以減小誘導送風系統的進風口面積。將擋風板的結構設置為上關下開，是為了保證位于上方位置的溫度較高的空氣能夠通過進風口進入到出風口風道內，與主送風系統的溫度較低的空氣進行混合，防止送風溫度過低對人體造成不適，使得空調的最終出風能夠宜人。

根據自然風波動曲線控制擋風板上下滑動的步驟包括：根據自然風波動曲線確定出風風量變化；根據出風風量變化確定誘導送風系統的進風口面積變化；根據誘導送風系統的進風口面積變化確定擋風板的移動距離；對擋風板進行調節。在對擋風板的滑動位置進行調節之前，可以先通過軟件模擬等方式確定擋風板的滑動位置與空調器出風風量之間的關系，從而能夠使擋風板的位移與空調器的出風波動相匹配，進而可以根據接收到的自然風波動曲線將其實時轉換為擋風板的位移，然后通過對擋風板的位移進行控制，就能夠方便地獲取到要求的自然風。

根據自然風波動曲線對誘導送風系統的進風口面積進行調節的步驟包括：根據自然風波動曲線控制擋風板轉動，以調節誘導送風系統的進風口面積。獲得滿足自然風波動曲線要求的自然風也可以通過調節擋風板的轉動位置的方式對誘導送風系統的進風口進行調節。通過調節擋風板處于不同的轉動位置，可以調節誘導送風系統的進風口面積，進而達到調節空調器的送風風量的目的。

根據自然風波動曲線控制擋風板上下滑動的步驟包括：根據自然風波動曲線確定出風風量變化；根據出風風量變化確定誘導送風系統的進風口面積變化；根據誘導送風系統的進風口面積變化確定擋風板的轉動角度；對擋風板進行調節。通過將擋風板的轉動角度與自然風波動曲線相關聯，可以更加準確地對擋風板進行實時調整，使得空調器的出風能夠更加精確地符合自然風波動曲線。

在接收自然風波動曲線之前，出風控制方法還包括：將多個不同類型的自然風波動曲線預存在存儲器內；接收用戶的選擇信息；根據用戶的選擇信息從存儲器內調取相應的自然風波動曲線。自然風波動曲線可以在控制器接收到用戶發出的自然風類型請求之后由控制器自動生成，也可以直接在存儲器內預設各個種類的自然風波動曲線，當控制器接收到用戶發出的自然風類型請求之后，就可以根據請求的自然風類型直接從存儲器內調取相應的自然風波動曲線，然后將自然風波動曲線調整為擋風板的調整參數，進而根據自然風波動曲線對擋風板進行實時調節，獲取到滿意的自然風。

出風控制方法還包括：檢測空調的運行狀態；在檢測到空調處于制熱狀態時，控制擋風板關閉誘導送風系統的進風口。在空調器處于制熱狀態時關閉誘導風功能，可以有效地防止出現制熱忽冷忽熱的情況，保證制熱時空調送風的穩定性和連續性，提高用戶的使用體驗。

與現有的自然風空調需要高性能的處理單元與高精度高可靠性的電機來實現自然風功能相比，本發明中采用控制誘導送風風量的方法來實現自然風功能，成本低廉實現容易，利用現有空調部件實現自然風功能，不但拓展了現有空調的功能，并且沒有成本增加。本發明的自然風空調的出風控制方法，主送風系統不變，溫度控制系統穩定，風口的出風溫度均勻波動小，用戶體驗舒適度高。

結合參見圖3和圖4所示，本發明利用擋風板的功能，根據自然風的波動曲線調節擋風板的上升下降距離來調節誘導風進口的面積。如圖3，在機械風制冷模式下的風量曲線，總的送風量為H，其中主送風系統送出的風量占大部分為H1，誘導送風系統送出的風量為H2＝H-H1。在機械風模式下主送風系統與誘導送風系統的風量圖均為直線，即風量不變。如圖4，在自然風模式下，主送風系統的風量為H1為一條直線，風量穩定在H1附近，誘導風系統的風量為一條波動曲線，說明風量隨時間實時變化，這是由于擋風板按照自然風規律開合產生的。這樣空調總的送風風量為一條波動曲線，風量隨時間而變化，且滿足自然風規律，到達受風者附近就會產生風速與風量的波動。

根據本發明的另一方面，提供了一種自然風空調，包括主送風系統和誘導送風系統，誘導送風系統包括設置在與出風口風道連通的進風口處的擋風板，擋風板活動設置在進風口處以調節進風口面積。

自然風空調還包括控制器和存儲器，還包括驅動擋風板運動的驅動機構，存儲器內預存有多種自然風波動曲線，存儲器和驅動機構均連接至控制器。

以上實施例的說明只是用于幫助理解本發明的方法及其核心思想；同時，對于本領域的一般技術人員，依據本發明的思想，在具體實施方式及應用范圍上均會有改變之處，綜上所述，本說明書內容不應理解為對本發明的限制。
