本發明涉及廚具控制領域，具體地，涉及一種燃氣灶的控制方法及裝置。

背景技術：

隨著智能控制技術、互聯網技術的發展，智能家居市場日趨成熟。智能集成灶作為智能電器的其中一個代表，可以互聯多種廚房電器，在統一的觸摸屏手機的集成控制下，隨意操控多種廚電，將傳統廚房打造成了互聯互通的智慧廚房。

但是，現有的通過手機控制集成灶中的燃氣灶具的方案，只是實現了互聯互通功能，并不能生動地反映燃氣灶的狀態，讓用戶快速感知操作結果。

技術實現要素：

本發明要解決的技術問題是，提供一種燃氣灶的控制方法及裝置，其能生動地反應燃氣灶的狀態，讓用戶快速感知操作結果。

為了解決上述技術問題，本發明實施例一方面提供一種燃氣灶的控制方法，包括：

接收用戶在觸屏終端的操作界面上通過觸摸火焰圖標所輸入的觸控信號；其中，所述火焰圖標為所述操作界面在燃氣灶開火后顯示的呈火焰形狀的圖標，且被配置為火焰點亮的色彩；

監測所述觸控信號的持續時間T0；

根據所述持續時間T0的長度，產生控制信號；

根據所述控制信號，修改所述火焰圖標的顯示特征；

將所述控制信號發送到云服務器，以通過所述云服務器發送指令到燃氣灶，控制所述燃氣灶的運作狀態。

實施本發明實施例，具有如下有益效果：

本發明實施例提供的燃氣灶的控制方法，通過觸屏終端的操作界面實現對燃氣灶的控制，當燃氣灶開火后，操作界面上顯示火焰形狀和火焰點亮色彩的圖標，生動地展現燃氣灶的狀態。通過觸摸火焰圖標實現對燃氣灶的控制，修改火焰圖標的顯示特征，從而使火焰圖標的顯示特征隨燃氣灶的控制狀態發生變化，讓用戶快速感知操作結果。

進一步地，所述根據所述持續時間T0的長度，產生控制信號，包括：

若所述持續時間T0大于或等于第一時間閾值T1，則產生控制燃氣灶熄火的控制信號；其中，T1＞0；

則所述根據所述控制信號，修改所述火焰圖標的顯示特征，包括：

若產生控制燃氣灶熄火的控制信號，則清空所述火焰圖標。

進一步地，所述根據所述持續時間T0的長度，產生控制信號，還包括：

若所述持續時間T0大于第二時間閾值T2且小于第一時間閾值T1，則產生控制燃氣灶火力檔次調節的控制信號；其中，0＜T2＜T1。

則所述根據所述控制信號，修改所述火焰圖標的顯示特征，還包括：

若產生控制燃氣灶火力檔次調節的控制信號，則調節所述火焰圖標的色彩。

優選地，T1為3秒。

優選地，T2為0.5秒。

本發明另一方面提供一種燃氣灶的控制裝置，包括：

觸控接收模塊，用于接收用戶在觸屏終端的操作界面上通過觸摸火焰圖標所輸入的觸控信號；其中，所述火焰圖標為所述操作界面在燃氣灶開火后顯示的呈火焰形狀的圖標，且被配置為火焰點亮的色彩；

觸控監測模塊，用于監測所述觸控信號的持續時間T0；

信號產生模塊，用于根據所述持續時間T0的長度，產生控制信號；

修改圖標模塊，用于根據所述控制信號，修改所述火焰圖標的顯示特征；

控制模塊，用于將所述控制信號發送到云服務器，以通過所述云服務器發送指令到燃氣灶，控制所述燃氣灶的運作狀態。

本發明實施例提供的燃氣灶的控制裝置，通過觸屏終端的操作界面實現對燃氣灶的控制，當燃氣灶開火后，操作界面上顯示火焰形狀和火焰點亮色彩的圖標，生動地展現燃氣灶的狀態。通過觸摸火焰圖標實現對燃氣灶的控制，修改火焰圖標的顯示特征，從而使火焰圖標的顯示特征隨燃氣灶的控制狀態發生變化，讓用戶快速感知操作結果。

進一步地，所述信號產生模塊包括：

熄火單元，用于若所述持續時間T0大于或等于第一時間閾值T1，則產生控制燃氣灶熄火的控制信號；其中，T1＞0；

則所述修改圖標模塊包括：

清空圖標單元，用于若產生控制燃氣灶熄火的控制信號，則清空所述火焰圖標。

進一步地，所述信號產生模塊還包括：

火力調節單元，用于若所述持續時間T0大于第二時間閾值T2且小于第一時間閾值T1，則產生控制燃氣灶火力檔次調節的控制信號；其中，0＜T2＜T1。

則所述修改圖標模塊還包括：

修改色彩單元，用于若產生控制燃氣灶火力檔次調節的控制信號，則調節所述火焰圖標的色彩。

優選地，T1為3秒。

優選地，T2為0.5秒。

附圖說明

圖1是本發明實施例一提供的燃氣灶的控制方法的流程圖；

圖2是本發明實施例一提供的觸屏終端的操作界面示意圖；

圖3是本發明實施例二提供的燃氣灶的控制裝置的結構框圖。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

如圖1所示，本發明實施例一提供一種燃氣灶的控制方法，包括：

S101、接收用戶在觸屏終端的操作界面上通過觸摸火焰圖標所輸入的觸控信號；其中，所述火焰圖標為所述操作界面在燃氣灶開火后顯示的呈火焰形狀的圖標，且被配置為火焰點亮的色彩；

S102、監測所述觸控信號的持續時間T0；

S103、根據所述持續時間T0的長度，產生控制信號；

S104、根據所述控制信號，修改所述火焰圖標的顯示特征；

S105、將所述控制信號發送到云服務器，以通過所述云服務器發送指令到燃氣灶，控制所述燃氣灶的運作狀態。

本發明實施例一提供的燃氣灶的控制方法，控制的對象包括以液化石油氣(液態)、人工煤氣、天然氣等氣體燃料進行直火加熱的廚房用具，具體地，可以是獨立的燃氣灶具，也可以是嵌入了燃氣灶功能的其他產品，如集成灶。通過觸屏終端的操作界面實現對燃氣灶的控制，當燃氣灶開火后，操作界面上顯示火焰形狀和火焰點亮色彩的圖標，生動地展現燃氣灶的狀態。通過觸摸火焰圖標實現對燃氣灶的控制，修改火焰圖標的顯示特征，從而使火焰圖標的顯示特征隨燃氣灶的控制狀態發生變化，讓用戶快速感知操作結果。

進一步地，步驟S103中的“根據所述持續時間T0的長度，產生控制信號”，包括：

若所述持續時間T0大于或等于第一時間閾值T1，則產生控制燃氣灶熄火的控制信號；其中，T1＞0；

則步驟S104中的“根據所述控制信號，修改所述火焰圖標的顯示特征”，包括：

若產生控制燃氣灶熄火的控制信號，則清空所述火焰圖標。

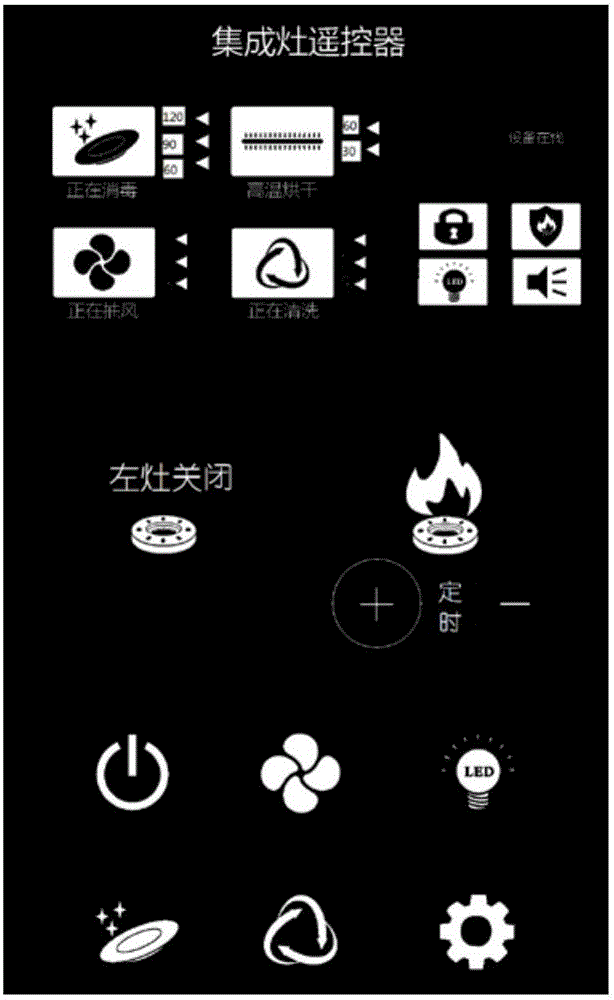

具體地，如圖2所示，圖2是觸屏終端的操作界面示意圖，在操作界面中央的火焰圖標表示燃氣灶已開火。此時若用戶觸摸火焰圖標的持續時間T0大于預設的第一時間閾值T1，則清空火焰圖標，如圖2所示的左灶圖樣，火焰消失。給人生動形象的感受，快速感知操作結果。優選地，T1為3秒。發明人在長時間的開發研究中發現，長按3秒給用戶的感受最為生動，有如掐滅火焰的感覺，且長度適中，可以避免用戶不小心觸碰圖標產生誤操作而熄滅燃氣灶，也不會因為耗時太長而讓用戶在緊急情況來不及熄火。

需要說明的是，實施例一中，“所述持續時間T0大于或等于第一時間閾值T1，則產生控制燃氣灶熄火的控制信號”且T1＝3秒，僅僅為一種優選實施方式。在其他實施例中，T1可以為其他長度的時間，也可以設置為檢測到用戶的觸摸信息時即清空火焰圖標，產生控制燃氣灶熄火的控制信號。本發明不限于此。

進一步地，步驟S103中的“根據所述持續時間T0的長度，產生控制信號”，還包括：

若所述持續時間T0大于第二時間閾值T2且小于第一時間閾值T1，則產生控制燃氣灶火力檔次調節的控制信號；其中，0＜T2＜T1。

則所述根據所述控制信號，修改所述火焰圖標的顯示特征，還包括：

若產生控制燃氣灶火力檔次調節的控制信號，則調節所述火焰圖標的色彩。

優選地，T2為0.5秒。

在進一步方案中，持續時間T0大于第二時間閾值T2而小于第一時間閾值T1時，被識別為調節火力檔次。比如增加火力或減小火力，豐富觸屏終端對燃氣灶的控制功能，而火焰圖標的顏色隨之變化，給用戶直接的視覺體驗。

步驟S105“將所述控制信號發送到云服務器，以通過所述云服務器發送指令到燃氣灶，控制所述燃氣灶的運作狀態”具體為：

觸屏終端通過局域網連接路由器，由路由器通過互聯網連接云服務器；

將所述控制信號發送到云服務器，以使所述云服務器查詢預先設定的控制信號-指令映射關系，獲取與所述控制信號對應的指令，將所述指令發送到燃氣灶，控制燃氣灶的運作狀態。

具體地，燃氣灶可以為熱電偶類型燃氣灶，則燃氣灶在接收到指示燃氣灶熄火的指令時，斷開繼電器以使燃氣灶的熱電偶斷電，燃氣閥門關閉，實現熄火。

燃氣灶也可以為電磁閥類型燃氣灶，則燃氣灶在接收到指示燃氣灶熄火的指令時，斷開繼電器以使燃氣灶的燃氣閥門斷電，燃氣閥門關閉，實現熄火。

如圖2所示，本發明實施例二提供一種燃氣灶的控制裝置，包括：

觸控接收模塊301，用于接收用戶在觸屏終端的操作界面上通過觸摸火焰圖標所輸入的觸控信號；其中，所述火焰圖標為所述操作界面在燃氣灶開火后顯示的呈火焰形狀的圖標，且被配置為火焰點亮的色彩；

觸控監測模塊302，用于監測所述觸控信號的持續時間T0；

信號產生模塊303，用于根據所述持續時間T0的長度，產生控制信號；

修改圖標模塊304，用于根據所述控制信號，修改所述火焰圖標的顯示特征；

控制模塊305，用于將所述控制信號發送到云服務器，以通過所述云服務器發送指令到燃氣灶，控制所述燃氣灶的運作狀態。

優選地，實施例二的觸屏終端為移動終端，具體地，為手機或平板電腦。移動終端便于遠程控制燃氣灶。

本發明實施例提供的燃氣灶的控制裝置，通過出觸屏終端的操作界面實現對燃氣灶的控制，當燃氣灶開火后，操作界面上顯示火焰形狀和火焰點亮色彩的圖標，生動地展現燃氣灶的狀態。通過觸摸火焰圖標實現對燃氣灶的控制，修改火焰圖標的顯示特征，從而使火焰圖標的顯示特征隨燃氣灶的控制狀態發生變化，讓用戶快速感知操作結果。

進一步地，所述信號產生模塊包括：

熄火單元，用于若所述持續時間T0是否大于或等于第一時間閾值T1，則產生控制燃氣灶熄火的控制信號；其中，T1＞0；

則所述修改圖標模塊包括：

清空圖標單元，用于若產生控制燃氣灶熄火的控制信號，則清空所述火焰圖標。

進一步地，所述信號產生模塊還包括：

火力調節單元，用于若所述持續時間T0大于第二時間閾值T2且小于第一時間閾值T1，則產生控制燃氣灶火力檔次調節的控制信號；其中，0＜T2＜T1。

則所述修改圖標模塊還包括：

修改色彩單元，用于若產生控制燃氣灶火力檔次調節的控制信號，則調節所述火焰圖標的色彩。

優選地，T1為3秒。

優選地，T2為0.5秒。

本發明實施例提供的燃氣灶的控制方法及裝置，通過觸屏終端的操作界面實現對燃氣灶的控制，當燃氣灶開火后，操作界面上顯示火焰形狀和火焰點亮色彩的圖標，生動地展現燃氣灶的狀態。通過觸摸火焰圖標實現對燃氣灶的控制，修改火焰圖標的顯示特征，從而使火焰圖標的顯示特征隨燃氣灶的控制狀態發生變化，讓用戶快速感知操作結果。

以上是本發明的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理的前提下，還可以做出若干改進和變形，這些改進和變形也視為本發明的保護范圍。
