本發明涉及一種農作物種子加工技術領域，具體是一種新型植物氧吧的結構。

背景技術：

隨著人們生活水平的提高，人們對于居室或辦公環境中空氣質量的要求也越來越高，而在實際生活中，人們居室或辦公環境的裝飾材料中多含有大量的甲醛或苯，長時間處于這樣的環境中會對人們的健康產生不利影響?，F有的方式多為人們擺放綠色植物，既可以吸收空氣中的有害物質，又可以點綴人們的生活空間，基于此，植物氧吧的概念也應運而生。而現有的植物氧吧多為只能通過綠色植物吸收空氣中的有害物質，這種方式存在著有害物質去除速率慢、栽培的綠色植物澆水或土壤易灑落降低整潔性的問題。

技術實現要素：

本發明的目的是針對現有人們使用的植物氧吧存在的有害物質去除速率慢、栽培的綠色植物澆水或土壤易灑落降低整潔性的問題，提供一種空氣中有害物質去除速率高、處理后的空氣質量好、栽培的綠色植物澆水或土壤不會灑落、觀賞性好的新型植物氧吧的結構。

本發明解決的技術問題所采取的技術方案為：

一種新型植物氧吧的結構，包括底座、存放盆、栽培盆、空氣濾芯、活性炭層、冷觸媒層、負氧離子發生器和風扇，其特征在于，所述的底座上設置有開關、存放槽、連接線，并在連接線一端設置有插頭，通過連接線、開關，便于控制底座的工作，所述的存放盆活動設置在存放槽內，并在存放盆內上設置有水位觀察窗，通過水位觀察窗使消費者能夠根據不同的栽培植物進行澆水，促進栽培植物的生產，提高了新型植物氧吧的觀賞性，所述的栽培盆放置在存放盆內，并在栽培盆上設置有透氣孔、排水槽，通過透氣孔提高了栽培盆內土壤中的氧氣含量，通過排水槽能夠在對栽培植物澆水時將多余的水排到存放盆中，促進栽培植物的正常生長，所述的空氣濾芯通過連接板設置在底座底部，在底座內設置有空氣濾芯、活性炭層、冷觸媒層、負氧離子發生器，能夠去除進入底座內空氣中的甲醛等有害物質，將對人體有益的負氧離子經過存放槽內的出氣孔排出，改善了環境，提高了環境的環保性，在存放槽內設置有存放盆，并在存放盆內放置栽培盆，通過存放盆避免栽培盆內的土壤或水分灑落到底座內，提高了整潔性。

所述的活性炭層、冷觸媒層、負氧離子發生器、風扇由下至上依次設置在底座內。

所述的存放槽內設置有出氣孔。

所述的連接板上設置有進氣孔。

有益效果：本發明在底座內設置有空氣濾芯、活性炭層、冷觸媒層、負氧離子發生器，能夠去除進入底座內空氣中的甲醛等有害物質，將對人體有益的負氧離子經過存放槽內的出氣孔排出，改善了環境，提高了環境的環保性，在存放槽內設置有存放盆，并在存放盆內放置栽培盆，通過存放盆避免栽培盆內的土壤或水分灑落到底座內，提高了整潔性，在存放盆上設置有水位觀察窗，使消費者能夠根據不同的栽培植物進行澆水，促進栽培植物的生產，提高了新型植物氧吧的觀賞性。

附圖說明

圖1是本發明的結構示意圖。

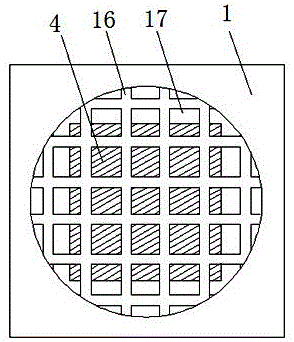

圖2是本發明的部分結構示意圖，示意底座與連接板的連接結構。

圖3是本發明的部分結構示意圖，示意底座與出氣孔的連接結構。

圖4是本發明的部分結構示意圖，示意存放盆與栽培盆的連接結構。

圖5是本發明的部分結構示意圖，示意栽培盆與透氣孔、排水槽的連接結構。

圖中：1.底座、2.存放盆、3.栽培盆、4.空氣濾芯、5.活性炭層、6.冷觸媒層、7.負氧離子發生器、8.風扇、9.開關、10.存放槽、11.連接線、12.插頭、13.水位觀察窗、14.透氣孔、15.排水槽、16.連接板、17.進氣孔、18.出氣孔。

具體實施方式

以下將結合附圖對本發明進行較為詳細的說明。

如附圖1-5所示，一種新型植物氧吧的結構，包括底座1、存放盆2、栽培盆3、空氣濾芯4、活性炭層5、冷觸媒層6、負氧離子發生器7和風扇8，其特征在于，所述的底座1上設置有開關9、存放槽10、連接線11，并在連接線11一端設置有插頭12，所述的存放槽10內設置有出氣孔18，通過連接線11、開關9，便于控制底座1的工作，所述的存放盆2活動設置在存放槽10內，并在存放盆2內上設置有水位觀察窗13，通過水位觀察窗13使消費者能夠根據不同的栽培植物進行澆水，促進栽培植物的生產，提高了新型植物氧吧的觀賞性，所述的栽培盆3放置在存放盆2內，并在栽培盆3上設置有透氣孔14、排水槽15，通過透氣孔14提高了栽培盆3內土壤中的氧氣含量，通過排水槽15能夠在對栽培植物澆水時將多余的水排到存放盆3中，促進栽培植物的正常生長，所述的空氣濾芯4通過連接板16設置在底座1底部，所述的連接板16上設置有進氣孔17，所述的活性炭層5、冷觸媒層6、負氧離子發生器7、風扇8由下至上依次設置在底座1內，在底座1內設置有空氣濾芯4、活性炭層5、冷觸媒層6、負氧離子發生器7，能夠去除進入底座1內空氣中的甲醛等有害物質，將對人體有益的負氧離子經過存放槽10內的出氣孔18排出，改善了環境，提高了環境的環保性，在存放槽10內設置有存放盆2，并在存放盆2內放置栽培盆3，通過存放盆2避免栽培盆3內的土壤或水分灑落到底座1內，提高了整潔性。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。

本發明未涉及部分均與現有技術相同或可采用現有技術加以實現。
