本發明屬于空氣調節技術領域，具體地說，是涉及空調膨脹閥的控制方法及控制裝置。

背景技術：

變頻空調系統壓縮機的運行頻率可以根據室溫和設定溫度的變化進行自動調節，以達到最小溫度波動、最佳舒適性和最佳節能的效果。當壓縮機運行頻率調整時，空調系統的循環回路冷媒流量也隨之變化，這時就需要同步調節膨脹閥開度，實現最佳能效控制。

目前，變頻空調系統主要采用過熱度的方法調節膨脹閥的開度，進而調節空調系統中的冷媒循環量。而過熱度主要通過對由壓縮機回氣溫度和室內盤管溫度確定的回氣過熱度與目標過熱度進行計算來獲取。

空調在不同工況下運行時，壓縮機回氣溫度和室內盤管溫度都會受到影響。特別是在高溫高濕環境下，室內蒸發壓力大，蒸發溫度偏高，會影響過熱度的計算值，進而影響依靠過熱度進行膨脹閥開度調節的空調系統的性能。

技術實現要素：

本發明的目的是提供一種空調膨脹閥的控制方法及控制裝置，通過在室內為高溫環境時對目標過熱度進行修正，實現膨脹閥調節隨溫度變化的自適應性，提高過熱度調閥時系統的運行性能和溫度調節的舒適性。

為實現上述發明目的，本發明提供的空調膨脹閥的控制方法采用下述技術方案予以實現：

一種空調膨脹閥的控制方法，所述方法包括：

空調制冷運行，獲取當前室內環境溫度、當前壓縮機回氣溫度、當前室內盤管溫度，根據壓縮機運行頻率獲取當前目標過熱度；

根據所述當前壓縮機回氣溫度和所述當前室內盤管溫度獲取當前回氣過熱度，根據所述當前回氣過熱度和所述當前目標過熱度獲取當前回氣過熱度偏差，根據所述當前回氣過熱度偏差和當前時刻的前一時刻的回氣過熱度偏差獲取當前回氣過熱度偏差變化量；

若滿足下述的過熱度條件：所述當前回氣過熱度偏差和所述當前回氣過熱度偏差變化量均小于零，同時還滿足下述的溫度條件：至少包括所述當前室內環境溫度不小于設定室內環境溫度，則執行下述的糾正調閥過程：

將所述當前目標過熱度降低糾正值后作為實際目標過熱度，根據所述當前回氣過熱度和所述實際目標過熱度獲取實際回氣過熱度偏差，根據所述實際回氣過熱度偏差和當前時刻的前一時刻的回氣過熱度偏差獲取實際回氣過熱度偏差變化量，根據所述實際回氣過熱度偏差和所述實際回氣過熱度偏差變化量調整膨脹閥的開度；所述糾正值大于零。

如上所述的方法，所述的溫度條件還包括：所述當前室內盤管溫度大于設定室內盤管溫度、且大于當前凝露點溫度與設定值之和。

優選的，所述設定室內環境溫度為27℃。

如上所述的方法，所述方法還包括：

記錄將所述當前目標過熱度降低所述糾正值的次數；

若將所述當前目標過熱度降低所述糾正值的次數小于設定次數，則在執行所述糾正調閥過程中，繼續執行所述過熱度條件的判斷和所述溫度條件的判斷以及所述的糾正調閥過程。如上所述的方法，若不滿足所述的過熱度條件和/或不滿足所述的溫度條件，則執行下述的常規調閥過程：

根據所述當前回氣過熱度偏差和所述當前回氣過熱度偏差變化量調整膨脹閥的開度。

為實現上述發明目的，本發明提供的空調膨脹閥的控制裝置采用下述技術方案予以實現：

一種空調膨脹閥的控制裝置，所述裝置包括：

室內環境溫度獲取單元，用于獲取室內環境溫度；

壓縮機回氣溫度獲取單元，用于獲取壓縮機回氣溫度；

室內盤管溫度獲取單元，用于獲取室內盤管溫度；

目標過熱度獲取單元，用于根據壓縮機運行頻率獲取目標過熱度；

回氣過熱度獲取單元，用于根據所述壓縮機回氣溫度和所述室內盤管溫度獲取回氣過熱度；

回氣過熱度偏差獲取單元，用于根據所述回氣過熱度和所述目標過熱度獲取回氣過熱度偏差；

回氣過熱度偏差變化量獲取單元，用于根據所述回氣過熱度偏差和前一時刻的回氣過熱度偏差獲取回氣過熱度偏差變化量；

過熱度條件判斷單元，用于判斷是否滿足下述的過熱度條件：所述回氣過熱度偏差獲取單元所獲取的當前回氣過熱度偏差和所述回氣過熱度偏差變化量獲取單元所獲取的當前回氣過熱度偏差變化量均小于零，并輸出判斷結果；

溫度條件判斷單元，用于判斷是否滿足下述的溫度條件：至少包括所述室內環境溫度獲取單元所獲取的當前室內環境溫度不小于設定室內環境溫度，并輸出判斷結果；

糾正調閥單元，用于在所述過熱度條件判斷單元判定滿足所述過熱度條件、且所述溫度條件判斷單元判定滿足所述溫度條件時，執行下述的糾正調閥過程：將所述當前目標過熱度降低糾正值后作為實際目標過熱度，根據所述當前回氣過熱度和所述實際目標過熱度獲取實際回氣過熱度偏差，根據所述實際回氣過熱度偏差和當前時刻的前一時刻的回氣過熱度偏差獲取實際回氣過熱度偏差變化量，根據所述實際回氣過熱度偏差和所述實際回氣過熱度偏差變化量調整膨脹閥的開度；所述糾正值大于零。

如上所述的裝置，所述的溫度條件還包括：所述當前室內盤管溫度大于設定室內盤管溫度、且大于當前凝露點溫度與設定值之和。

優選的，所述設定室內環境溫度為27℃。

如上所述的裝置，所述裝置還包括：

糾正次數記錄及判斷單元，用于記錄將所述當前目標過熱度降低所述糾正值的次數，判斷所述次數是否小于設定次數，并輸出判斷結果；

若所述糾正次數記錄及判斷單元的判斷結果為若將所述當前目標過熱度降低所述糾正值的次數小于設定次數，則在所述糾正調閥單元執行所述糾正調閥過程中，所述過熱度條件判斷單元繼續執行所述過熱度條件的判斷、所述溫度條件判斷單元繼續執行所述溫度條件的判斷、所述糾正調閥單元繼續執行所述糾正調閥過程。

如上所述的裝置，所述裝置還包括常規調閥單元，用于在所述過熱度條件判斷單元判定不滿足所述過熱度條件和/或所述溫度條件判斷單元判定不滿足所述溫度條件時，執行下述的常規調閥過程：根據所述當前回氣過熱度偏差和所述當前回氣過熱度偏差變化量調整膨脹閥的開度。

與現有技術相比，本發明的優點和積極效果是：在空調制冷運行過程中，如果回氣過熱度偏差和回氣過熱度偏差變化量均小于零，如果不作調整，膨脹閥應該是執行關閥動作；如果此時室內環境溫度較高，高于設定室內環境溫度，將通過降低當前目標過熱度的方式糾正目標過熱度，利用糾正后的目標過熱度計算的回氣過熱度偏差作為實際控制用的回氣過熱度偏差和參與計算回氣過熱度偏差變化量用的回氣過熱度偏差來實現對回氣過熱度偏差及回氣過熱度偏差變化量的校正，通過該校正，一定程度上能夠將膨脹閥的關閥動作變為開閥動作，實現對膨脹閥開度調節隨室內溫度變化的自適應性優化，提高過熱度調閥時系統的運行性能和溫度調節的舒適性。

結合附圖閱讀本發明的具體實施方式后，本發明的其他特點和優點將變得更加清楚。

附圖說明

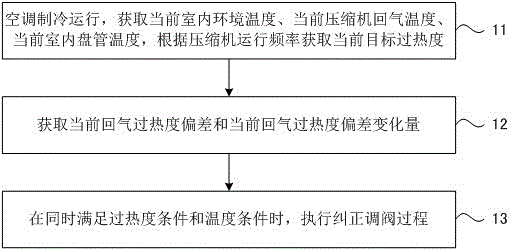

圖1是基于本發明空調膨脹閥的控制方法一個實施例的流程圖；

圖2是基于本發明空調膨脹閥的控制裝置一個實施例的結構框圖。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下將結合附圖和實施例，對本發明作進一步詳細說明。

請參見圖1，該圖所示為基于本發明空調膨脹閥的控制方法一個實施例的流程圖。

如圖1所示，該實施例實現空調膨脹閥的控制方法包括下述步驟構成的過程：

步驟11：空調制冷運行，獲取當前室內環境溫度、當前壓縮機回氣溫度、當前室內盤管溫度，根據壓縮機運行頻率獲取當前目標過熱度。

當前室內環境溫度、當前壓縮機回氣溫度及當前室內盤管溫度可以通過在相應檢測位置設置溫度檢測部件來實現。例如，通過設置在室內或者空調室內機進風口處的溫度傳感器檢測當前室內環境溫度；通過設置在壓縮機回氣口處的溫度傳感器檢測當前回氣溫度；通過設置在室內換熱器的盤管溫度傳感器檢測當前室內盤管溫度。

而當前目標過熱度是與空調運行模式及壓縮機運行頻率相關的、已知的值，在制冷模式下，可以通過查表的方式獲取到與壓縮機運行頻率、具體來說是與壓縮機當前運行頻率一一對應的當前目標過熱度。而且，為了計算方便，一般的，一個運行頻率范圍對應有一個目標過熱度。譬如，小于20Hz的壓縮機運行頻率對應著一個目標過熱度，大于90Hz的壓縮機運行頻率對應著一個目標過熱度，20Hz到90Hz之間的頻率中、每10Hz的頻率范圍對應著一個目標過熱度。

步驟12：獲取當前回氣過熱度偏差和當前回氣過熱度偏差變化量。

具體來說，是根據步驟11獲取到的當前壓縮機回氣溫度和當前室內盤管溫度、按照下述公式計算出當前回氣過熱度：

當前回氣過熱度=當前壓縮機回氣溫度-當前室內盤管溫度；

然后，根據當前回氣過熱度和步驟11獲取到的當前目標過熱度、按照下述公式計算出當前回氣過熱度偏差：

當前回氣過熱度偏差=當前回氣過熱度-當前目標過熱度；

再根據當前回氣過熱度偏差和當前時刻的前一時刻的回氣過熱度偏差、按照下述公式計算出當前回氣過熱度偏差變化量：

當前回氣過熱度偏差變化量=當前回氣過熱度偏差變化量-前一時刻回氣過熱度偏差。

步驟13：在同時滿足過熱度條件和溫度條件時，執行糾正調閥過程。

其中，過熱度條件包括：當前回氣過熱度偏差和當前回氣過熱度偏差變化量均小于零。而溫度條件至少包括當前室內環境溫度不小于設定室內環境溫度。設定室內環境溫度是已知的、預先存儲的一個溫度值，是反映室內環境溫度是否屬于高溫的一個閾值。優選的，設定室內環境溫度為27℃。

在步驟12通過計算獲取到當前回氣過熱度偏差和當前回氣過熱度偏差變化量之后，判斷兩者與零的大小。如果滿足過熱度條件，也即當前回氣過熱度偏差和當前回氣過熱度偏差變化量均小于零時，并非直接根據當前回氣過熱度偏差和當前回氣過熱度偏差變化量進行膨脹閥開度的控制，而是還要根據是否滿足了當前室內環境溫度不小于設定室內環境溫度的溫度條件作進一步的校正處理。

如果滿足了當前室內環境溫度不小于設定室內環境溫度的條件，表明此時室內環境溫度偏高。在室內環境溫度偏高的情況下，如前所述，在空調制冷運行的炎熱季節，高溫通常會伴隨著高濕，在高溫高濕環境下，室內蒸發壓力大，蒸發溫度偏高。此時，由于計算出的當前回氣過熱度偏差和當前回氣過熱度偏差變化量均小于零，按照常規的膨脹閥調節方式，此時應該執行關閥動作，需要減小膨脹閥的開度。但是，如果關閥，冷媒循環量減少，使得蒸發壓力更大，易產生凝露，且會降低制冷效果。因此，在同時滿足過熱度條件和溫度條件時，將調整膨脹閥的動作方向及動作幅度。具體來說，是執行下述的糾正調閥過程：

將當前目標過熱度降低糾正值后作為實際目標過熱度，根據當前回氣過熱度和實際目標過熱度獲取實際回氣過熱度偏差，根據實際回氣過熱度偏差獲取實際回氣過熱度偏差變化量，根據實際回氣過熱度偏差和實際回氣過熱度偏差變化量調整膨脹閥的開度。其中，糾正值為大于零的正數。優選的，糾正值為1℃。

通過將當前目標過熱度降低大于零的糾正值之后作為實際目標過熱度，再利用實際目標過熱度計算出實際回氣過熱度偏差會變大，進而也增大了實際回氣過熱度偏差變化量，則根據實際回氣過熱度偏差和實際回氣過熱度偏差變化量調整膨脹閥的開度時，調整方向可能就會變為增大閥開度的開閥方向。即使不是開閥操作，也會減少關閥步數，降低了冷媒循環量減少的幅度。通過對目標過熱度的糾正實現對回氣過熱度偏差及回氣過熱度偏差變化量的校正，實現了對膨脹閥開度調節隨室內溫度變化的自適應性優化，從而提高過熱度調閥時系統的運行性能和溫度調節的舒適性。

并且，采用上述實施例的方法，在滿足過熱度條件和溫度條件時，并非強制膨脹閥執行開閥動作，而僅是改變目標過熱度，有效避免了強制膨脹閥執行開閥動作而可能產生的結冰現象及防凍結保護，進一步保證了系統的運行性能和溫度調節的舒適性。

而如果不滿足過熱度條件，或者不滿足溫度條件，或者兩個條件均不滿足，這些情況下，將直接執行根據當前回氣過熱度偏差和當前回氣過熱度偏差變化量調整膨脹閥的開度的常規調閥過程，而不進行干預調節，使得系統按照設定控制方式正常運行。

作為另一種優選的實施方式，溫度條件除了包括當前室內環境溫度不小于設定室內環境溫度的條件之外，還當前室內盤管溫度大于設定室內盤管溫度、且大于當前凝露點溫度與設定值之和。其中，設定室內盤管溫度和設定值均為已知值，而當前凝露點溫度為根據當前室內環境溫度所確定的溫度值。也即，不僅當前室內環境溫度較高，且室內盤管溫度也較高、且要高于當前凝露點溫度時，再執行對目標過熱度的糾正，目的是在室內環境非惡劣情況下盡量保持原有控制方式的不變化。

作為更優選的實施方式，對目標過熱度的糾正并非僅糾正一次，也并非一直糾正，而是進行有限度的糾正。具體來說，控制膨脹閥的方法還包括：

在每次將當前目標過熱度降低糾正值之后，記錄糾正的次數，也即記錄將當前目標過熱度降低糾正值的次數。預設有一個設定次數，在每次降低糾正值并記錄次數之后，將記錄的糾正次數與設定次數作比較。如果記錄的糾正次數小于設定次數，那么，在執行糾正調閥過程中，繼續執行過熱度條件的判斷和溫度條件的判斷。如果仍同時滿足過熱度條件和溫度條件，則繼續降低目標過熱度，然后按照繼續降低后的目標過熱度參與調閥計算。而如果記錄的糾正次數大于了設定次數，那么，再次執行糾正調閥過程中，將不再進行過熱度條件的判斷和溫度條件的判斷。那么，糾正調閥過程所使用的實際目標過熱度將保持最后一次糾正后的值。

譬如，設定次數為3，糾正值為1℃。那么，在糾正調閥過程中，實際目標過熱度最多比查表得到的目標過熱度低3℃。

請參見圖2，該圖所示為基于本發明空調膨脹閥的控制裝置一個實施例的結構框圖。

如圖2所示意，該實施例實現空調膨脹閥的控制裝置包括的結構單元、每個單元的功能及單元間的數據傳輸過程如下：

控制裝置包括：

室內環境溫度獲取單元201，用于獲取室內環境溫度。

壓縮機回氣溫度獲取單元202，用于獲取壓縮機回氣溫度。

室內盤管溫度獲取單元203，用于獲取室內盤管溫度。

目標過熱度獲取單元204，用于根據壓縮機運行頻率獲取目標過熱度。

回氣過熱度獲取單元205，用于根據壓縮機回氣溫度和室內盤管溫度獲取回氣過熱度。

回氣過熱度偏差獲取單元206，用于根據回氣過熱度和目標過熱度獲取回氣過熱度偏差。

回氣過熱度偏差變化量獲取單元207，用于根據回氣過熱度偏差和前一時刻的回氣過熱度偏差獲取回氣過熱度偏差變化量。

過熱度條件判斷單元，用于判斷是否滿足下述的過熱度條件：回氣過熱度偏差獲取單元206所獲取的當前回氣過熱度偏差和回氣過熱度偏差變化量獲取單元207獲取的當前回氣過熱度偏差變化量均小于零，并輸出判斷結果。

溫度條件判斷單元209，用于判斷是否滿足下述的溫度條件：至少包括室內環境溫度獲取單元201所獲取的當前室內環境溫度不小于設定室內環境溫度，并輸出判斷結果。

糾正調閥單元210，用于在過熱度條件判斷單元208判定滿足過熱度條件、且溫度條件判斷單元209判定滿足溫度條件時，執行下述的糾正調閥過程：將當前目標過熱度降低糾正值后作為實際目標過熱度，根據當前回氣過熱度和實際目標過熱度獲取實際回氣過熱度偏差，根據實際回氣過熱度偏差和當前時刻的前一時刻的回氣過熱度偏差獲取實際回氣過熱度偏差變化量，根據實際回氣過熱度偏差和實際回氣過熱度偏差變化量調整膨脹閥的開度。其中，糾正值大于零。

此外，控制裝置還優選包括有常規調閥單元，用于在過熱度條件判斷單元208判定不滿足過熱度條件和/或條件判斷單元209判定不滿足溫度條件時，執行下述的常規調閥過程：根據當前回氣過熱度偏差和當前回氣過熱度偏差變化量調整膨脹閥的開度。

作為更優選的實施方式，控制裝置還可以包括：

糾正次數記錄及判斷單元，用于記錄將當前目標過熱度降低糾正值的次數，判斷次數是否小于設定次數，并輸出判斷結果。

若糾正次數記錄及判斷單元的判斷結果為若將當前目標過熱度降低糾正值的次數小于設定次數，則在糾正調閥單元210執行糾正調閥過程中，過熱度條件判斷單元208繼續執行過熱度條件的判斷、溫度條件判斷單元209繼續執行溫度條件的判斷，而糾正調閥單元210也繼續執行糾正調閥過程。

上述結構的控制裝置應用到具有膨脹閥的空調中，每個結構單元運行完成對應功能的軟件程序，按照上述的控制方法的過程實現對空調膨脹閥的控制，達到前述方法的技術效果。

以上實施例僅用以說明本發明的技術方案，而非對其進行限制；盡管參照前述實施例對本發明進行了詳細的說明，對于本領域的普通技術人員來說，依然可以對前述實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換；而這些修改或替換，并不使相應技術方案的本質脫離本發明所要求保護的技術方案的精神和范圍。
