本發明涉及嬰幼兒電子產品領域，尤其是嬰兒車空氣凈化設備領域。

背景技術：

目前，中國環境惡化嚴重，特別是霧霾，已經在全國大面積蔓延。霧霾已經成為影響健康的最主要污染。嬰兒及幼兒處于快速生長發育階段，且抵抗力較弱。霧霾對其造成的傷害尤其突出。

嬰兒車是嬰兒外出時主要的棲居場所。傳統的嬰兒車，沒有針對霧霾做任何防護，目前市場上也有個別嬰兒車帶有空氣凈化功能。如某一種嬰兒車，它的車棚可以與車身完全閉合，車身上裝有空氣過濾裝置，可以將帶霧霾的空氣過濾后輸入車內。但該種嬰兒車使嬰兒處在一個封閉的空間內，不利于嬰兒觀看外面世界，影響其身心發育。同時，該產品結構復雜，價格昂貴，后期更換濾網的成本較高，很難被大部分家庭所接受。還有另外一種嬰兒車，它帶有空氣過濾扶手，該扶手將過濾后的干凈空氣吹向嬰兒面部，以達到讓嬰兒呼吸新鮮空氣的目的。該種嬰兒車也面臨著后期更換濾網的成本較高的問題，新鮮空氣吹向嬰兒時，容易讓嬰兒吹風著涼。且根據空氣動力學原理，在干凈空氣吹向嬰兒的同時，污染空氣也會隨之流動，反而增加了嬰兒接觸霧霾的幾率。除此之外，所述的兩種帶空氣凈化功能的嬰兒車，其凈化裝置是集成在車體上的，想要凈化空氣，只能買特定款式的嬰兒車，大大降低了客戶的選擇范圍。

嬰兒電子產品中最多的一類是早教機，大部分家長都愿意給孩子購買。早教機內部結構簡單，但商家為了美觀，往往會做一個較大的玩具外殼。但攜帶嬰兒出門時會攜帶奶瓶、尿不濕等各種物品，家長往往不愿意再單獨攜帶一個早教機出門。顯然，多功能集成已經成為一種需求。

技術實現要素：

為了解決上述問題，本發明提供一種帶早教功能的便攜嬰兒車空氣凈化設備。其特點在于可以輕易加裝在普通嬰兒車上，產生負離子，凈化嬰兒口、鼻附近的空氣，且具有早教單元，可以保護嬰兒身體健康的同時提供早教的功能。

為實現上述發明的目的，本發明提供以下技術方案：

帶早教功能的嬰兒車便攜空氣凈化設備，核心功能單元包括空氣凈化單元和早教單元。

優選的，上述設備帶有掛鉤，可以輕松的加持或懸掛于普通嬰兒車上，讓普通嬰兒車變成具有空氣凈化功能的嬰兒車。

優選的，所述空氣凈化單元包括過濾片、風扇、負離子發生器、控制模塊。

優選的，所述早教單元包括喇叭、藍牙模塊、音頻解碼模塊、功放模塊、存儲模塊。可以通過喇叭播放存儲在主板上的早教音頻，也可以通過藍牙連接手機，播放手機里的早教音頻。

優選的，所述早教單元所有的電路模塊與空氣凈化單元的控制模塊集成為一塊主板。

優選的，所述早教功能內置數百首早教音樂及早教故事，可通過數據接口更新，并可通過藍牙與智能手機連接，被手機所控制。

本發明的有益效果是：本發明可以輕易地加裝在普通嬰兒車上，使普通嬰兒車帶有空氣凈化功能，讓嬰兒呼吸新鮮空氣。相比于昂貴的帶空氣凈化功能的嬰兒車，有更大的市場潛力。本發明還集成早教功能，可以讓嬰兒呼吸新鮮空氣的同時，接受早期的教育。

附圖說明

圖1是本發明的結構示意圖；

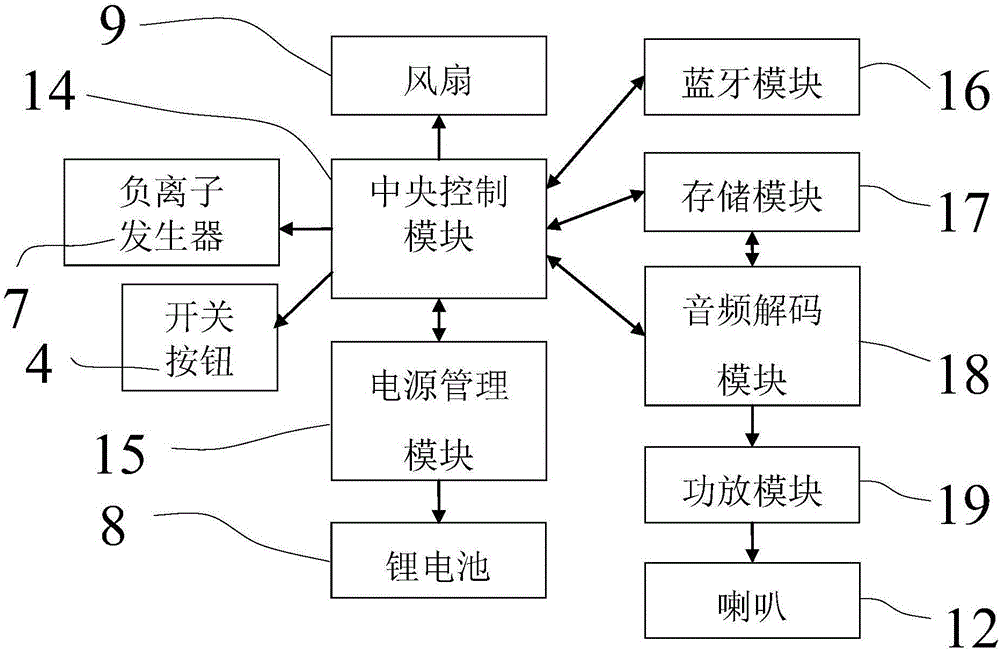

圖2是本發明的電路構成圖；

由圖1結構示意圖可見，本發明包含：掛鉤1，外殼的進風口2，外殼3，開關按鈕4，電路主板5，過濾片6，負離子發生器7，鋰電池8，風扇9，負離子發生器的碳纖維刷10，外殼的出風口11，喇叭12，Micro接口13。

由圖2電路構成圖可見，電路結構包含：開關按鈕4，負離子發生器7，風扇9，喇叭12，中央控制模塊14，電源管理模塊15，藍牙模塊16，存儲模塊17，音頻解碼模塊18，功放模塊19。

具體實施方式

下面結合附圖對本發明的具體實施方式進行詳細描述。

參見附圖1和附圖2，本發明主要的硬件是：外殼3，開關按鈕4，電路主板5，過濾片6，負離子發生器7，鋰電池8，風扇9，負離子發生器的碳纖維刷10，喇叭12。

所述外殼3由工程塑料整體開模而成，外殼3上有掛鉤1，可用于連接掛繩，懸掛于嬰兒車的車篷上，讓嬰兒近距離接觸。外殼3上有進風口2和出風口11，它們之間是空心連通的，形成一個通風管道，該通風管道不與外殼3的內部連同，出風口11處是負離子發生器的碳纖維刷10。外殼3在出風口11處開有一條縫隙，這樣設計既可以保證出風口11吹出的風可將負離子發生器的碳纖維刷10產生的負離子不受干擾地吹出，又可以保證嬰兒無法伸手接觸和破壞負離子發生器的碳纖維刷10。外殼3上的Micro接口13用于傳輸音頻數據和充電。

所述開關按鈕4用于控制整個設備的工作狀態，長按開關按鈕4五秒以上可控制設備的開啟或關閉，當設備開啟時，負離子發生器7和風扇9開始工作。短按開關按鈕4一次可讓藍牙進入或退出搜索狀態。

在進風口2和出風口11之間有風扇9，它的作用是產生空氣將負離子發生器的碳纖維刷10產生的負離子吹散到空中。在風扇9與進風口2之間放置有過濾片6，它的主要成分是活性炭，主要用于吸附和過濾空氣中的灰塵，避免灰塵被直接吹散到使用者附近。

電路主板5、負離子發生器7、鋰電池8、喇叭12被緊致地放在外殼3內部。

電路主板5是整個設備的核心，它用于判斷開關按鈕4的狀態，控制負離子發生器7、風扇9以及整個電路主板上5上的模塊的工作，通過電源管理模塊14管理鋰電池8的充電與放電。電路主板5集成中央控制模塊14，電源管理模塊15，藍牙模塊16，存儲模塊17，音頻解碼模塊18，功放模塊19。

電路主板5上的音頻解碼模塊18將存儲在存儲模塊17或者藍牙模塊16傳輸進來的音樂信號進行解碼，傳輸給功放模塊19，功放模塊19再驅動喇叭12播放音樂。

以上所述，僅為本發明的較佳實施方式，本發明也可以具有其它的形式變化，上述實施例僅僅起到對上述發明保護范圍內的示范作用，對本領域普通技術人員來說，在本發明所限定的保護范圍內還有很多常規變形和其它實施例。因此，本發明將不會被限制于本文所示實施例，而是要符合于本文所公開的原理和新穎特點相一致的最寬的范圍。
