本實用新型涉及烘干裝置的技術領域，特別是一種搖臂式熱風烘干裝置的技術領域。

背景技術：

人們對衛生的要求越來越高，在公共場所洗完手后，往往需要烘干機將手烘干，烘干機的主要原理是通過對氣流加熱，通過熱氣流帶走手上的水分，傳統的烘干機風只能從上部噴出，噴氣口位置固定，不能更好的對整個手進行加熱烘干，市場需要一種烘干機，需要能夠使烘干機的噴氣口可以自由轉動，能夠從不同角度對手進行熱氣流烘干，烘干效率更高，同時結構簡單，使用方便。

技術實現要素：

本實用新型的目的就是解決現有技術中的問題，提出一種搖臂式熱風烘干裝置，能夠使烘干機的噴氣口可以自由轉動，能夠從不同角度對手進行熱氣流烘干，烘干效率更高，同時結構簡單，使用方便。

為實現上述目的，本實用新型提出了一種搖臂式熱風烘干裝置，包括電器盒、殼體、換向電機、進風筒、轉桿、搖臂、噴頭、電熱器、風機和電源開關，所述殼體底部設置有電器盒，所述電器盒內設置有變壓器，所述殼體側部設置有電源開關，所述殼體內安裝有換向電機，所述換向電機上連接有進風筒，所述進風筒左端設置有轉桿，所述轉桿兩端分別設置有搖臂，所述搖臂上設置有噴頭，所述噴頭通過轉桿、搖臂和進風筒與殼體內部連通，所述搖臂可以在換向電機帶動下轉動，所述殼體上部設置有進氣口，所述進氣口內安裝有風機，所述風機用于將空氣壓入殼體內，所述風機下部設置有電熱器，所述電熱器內 設置有電熱絲，所述電熱絲將電能轉化成熱能對空氣進行加熱。

作為優選，所述進風筒上設置有進氣孔，氣流從進氣孔進入最終從噴頭噴出。

作為優選，所述電源開關通過導線分別與電器盒、換向電機、風機、電熱器連接，所述電器盒用于將外接電壓轉化成用電部件可以利用的電壓。

本實用新型的有益效果：本實用新型通過將器盒、殼體、換向電機、進風筒、轉桿、搖臂、噴頭、電熱器、風機和電源開關應用在手烘干設備上，能夠使烘干機的噴氣口可以自由轉動，能夠從不同角度對手進行熱氣流烘干，烘干效率更高，同時結構簡單，使用方便。

本實用新型的特征及優點將通過實施例結合附圖進行詳細說明。

【附圖說明】

圖1是本實用新型一種搖臂式熱風烘干裝置的主視圖；

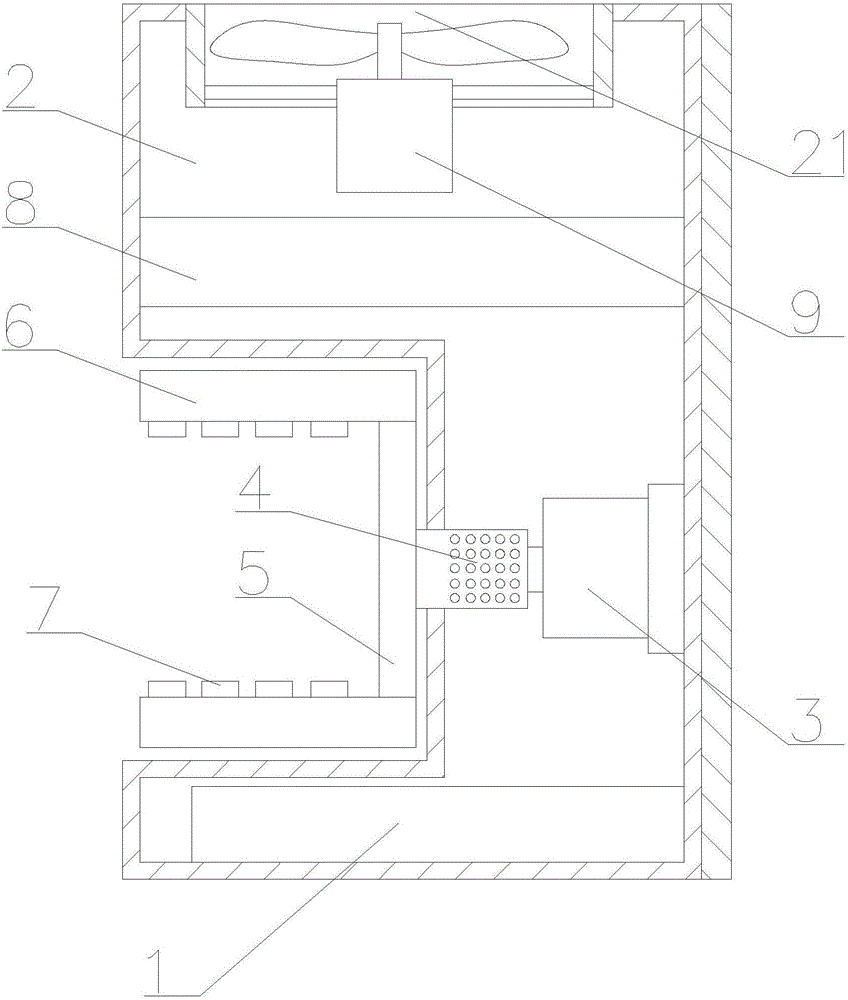

圖2是本實用新型一種搖臂式熱風烘干裝置的主視剖面圖。

圖中：1-電器盒、2-殼體、21-進氣口、3-換向電機、4-進風筒、5-轉桿、6-搖臂、7-噴頭、8-電熱器、9-風機、10-電源開關。

【具體實施方式】

參閱圖1-圖2，本實用新型一種搖臂式熱風烘干裝置，包括電器盒1、殼體2、換向電機3、進風筒4、轉桿5、搖臂6、噴頭7、電熱器8、風機9和電源開關10，所述殼體2底部設置有電器盒1，所述電器盒1內設置有變壓器，所述殼體2側部設置有電源開關10，所述殼體2內安裝有換向電機3，所述換向電機3上連接有進風筒4，所述進風筒4左端設置有轉桿5，所述轉桿5兩端分別設置有搖臂6，所述搖臂6上設置有噴頭7，所述噴頭7通過轉桿5、搖臂6和進風筒4與殼體2內部連通，所述搖臂6可以在換向電機3帶動下轉動，所述殼體2上部設置有進氣口21，所述進氣口21內安裝有風機9，所述風機9用 于將空氣壓入殼體2內，所述風機9下部設置有電熱器8，所述電熱器8內設置有電熱絲，所述電熱絲將電能轉化成熱能對空氣進行加熱。

具體的，所述進風筒4上設置有進氣孔，氣流從進氣孔進入最終從噴頭7噴出。

具體的，所述電源開關10通過導線分別與電器盒1、換向電機3、風機9、電熱器8連接，所述電器盒1用于將外接電壓轉化成用電部件可以利用的電壓。

本實用新型工作過程：

本實用新型一種搖臂式熱風烘干裝置在工作過程中，通過電源開關10接通電流，通過風機9將空氣壓入殼體2內，通過電熱器8對空氣進行加熱，換向電機3帶動搖臂6往復運動，空氣通過進風筒4、轉桿5和搖臂6從噴頭7噴出，人手至于噴出之間，通過熱風將手上的水烘干。

本實用新型一種搖臂式熱風烘干裝置，通過將器盒、殼體2、換向電機3、進風筒4、轉桿5、搖臂6、噴頭7、電熱器8、風機9和電源開關10應用在手烘干設備上，能夠使烘干機的噴氣口可以自由轉動，能夠從不同角度對手進行熱氣流烘干，烘干效率更高，同時結構簡單，使用方便。

上述實施例是對本實用新型的說明，不是對本實用新型的限定，任何對本實用新型簡單變換后的方案均屬于本實用新型的保護范圍。
