本實用新型涉及一種全幅過濾的新風機。

背景技術：

目前現有的風機一般只能實現室內外的單向循環，無法根據使用要求進行有效的切換，無法滿足使用要求，同時由于單純通過過濾器進行過濾，由于使用時間過長，影響過濾器的效果，經常需要更換過濾器，也增加了使用成本。

技術實現要素：

為了克服現有技術的不足，本實用新型提供了一種全幅過濾的新風機。

為解決上述問題，本實用新型所采用的技術方案是：

一種全幅過濾的新風機，包括箱體，風口一，風口二，電暈區，HEPA過濾網，活性碳過濾網，過濾器，風機，所述的風口一安裝在箱體的一側，所述的風口二安裝在箱體的另一側，所述的風機安裝在風口二一側的箱體內，所述的電暈區包括電極板一，網孔板一，電極板二，網孔板二，所述的電極板一，網孔板一，電極板二，網孔板二安裝在箱體內，所述的HEPA過濾網安裝在網孔板二一側的箱體內，所述的過濾器安裝在HEPA過濾網一側的箱體內，所述的活性碳過濾網安裝在過濾器一側的箱體內。

作為一種優選，所述的箱體內側設有卡槽，所述的電極板一，網孔板一，電極板二，網孔板二安裝在卡槽內。

作為一種優選，所述的電極板一由框架一和電極絲一組成，所述的框架一安裝在卡槽內，所述的電極絲一安裝在框架一上。

作為一種優選，所述的電極板二由框架二和電極絲二組成，所述的框架二安裝在卡槽內，所述的電極絲二安裝在框架二上。

作為一種優選，所述的箱體一側設有可視窗。

由于采用了上述技術方案，與現有技術相比，本實用新型通過全幅過濾的新風機的設置，實現了粉塵的顆粒化，實現了多層過濾，減輕了過濾器的負擔。

同時下面結合附圖和具體實施方式對本實用新型作進一步說明。

附圖說明

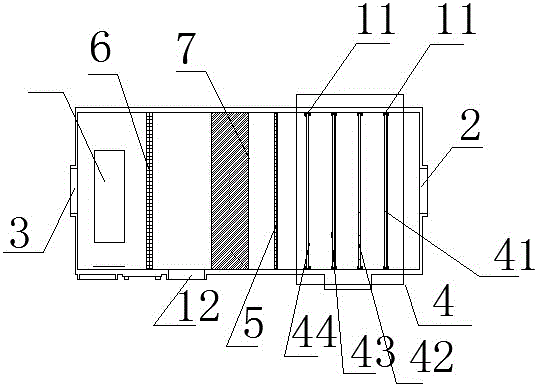

圖1為本實用新型一種全幅過濾的新風機的正視圖。

圖2為本實用新型一種全幅過濾的新風機的俯剖視圖。

圖3為本實用新型一種全幅過濾的新風機的電極板一的局部視圖。

圖4為本實用新型一種全幅過濾的新風機的電極板二的局部視圖。

圖5為本實用新型一種全幅過濾的新風機的軸視圖。

圖中：1、箱體，11、卡槽，12、可視窗，2、風口一，3、風口二，4、電暈區，41、電極板一，41a、框架一，41b、電極絲一，42、網孔板一，43、電極板二，43a、框架二，43b、電極絲二，44、網孔板二，5、HEPA過濾網，6、活性碳過濾網，7、過濾器，8、風機。

具體實施方式

實施例：

如圖1-5所示，一種全幅過濾的新風機，包括箱體1，風口一2，風口二3，電暈區4，HEPA過濾網5，活性碳過濾網6，過濾器7，風機8，所述的風口一2安裝在箱體1的一側，所述的風口二3安裝在箱體1的另一側，所述的風機8安裝在風口二3一側的箱體1內，所述的電暈區4包括電極板一41，網孔板一42，電極板二43，網孔板二44，所述的電極板一41，網孔板一42，電極板二43，網孔板二44安裝在箱體1內，所述的HEPA過濾網5安裝在網孔板二44一側的箱體1內，所述的過濾器7安裝在HEPA過濾網5一側的箱體1內，所述的活性碳過濾網6安裝在過濾器7一側的箱體1內。

進一步的，所述的箱體1內側設有卡槽11，所述的電極板一41，網孔板一42，電極板二43，網孔板二44安裝在卡槽11內，通過卡槽11的設置，實現了電極板一41，網孔板一42，電極板二43，網孔板二44的定位。

進一步的，所述的電極板一41由框架一41a和電極絲一41b組成，所述的框架一41a安裝在卡槽11內，所述的電極絲一41b安裝在框架一41a上，通過電極板一41b的設置，實現了對粉塵顆粒的初步加電荷。

進一步的，所述的電極板二43由框架二43a和電極絲二43b組成，所述的框架二43a安裝在卡槽11內，所述的電極絲二43b安裝在框架二43a上，通過電極板二43的設置，實現了對粉塵顆粒的二次加電荷。

進一步的，所述的箱體1一側設有可視窗12，通過可視窗12的設置，能夠對箱體1內進行視察。

本實用新型中，通過風機8將空氣吸入到箱體1內，吸入的空氣經過電極板一41，通過8000V低功率高電壓產生高壓電暈區4， 空氣通過電暈區4使得攜帶的顆粒物帶大量正電荷， 帶正電荷的顆粒物正面沖擊遇到帶負電荷的網孔板一42， 一方面使得空氣均勻通過， 產生分流勻速作用，另一方面， 帶電荷的粒子被帶負電荷的網孔板吸附，空氣穿過網孔板一42， 余下的顆粒再次被加電荷，通過電極板二43，然后再次遇到網孔板二44， 可以反復對顆粒物加電， 反復被吸附；可以根據凈化要求設置反復的次數， 直到滿意為止。隨后空氣經過HEPA過濾網5，過濾器7和活性碳過濾網6通過風口2排出。

由靜電吸附的顆粒物最小可以達到0.1微米， 因此對空氣凈化，抗霾新風系統有著非常現實的意義。

同時， 因為電極絲的節點可以固定在箱體1上， 并進行封裝， 而網孔板一42，網孔板二44是負極， 每片為插拔式，這樣， 可以減少接觸點， 避免因為接觸點之間的高壓產生的尖端放電， 從而避免產生臭氧； 灰塵和細顆粒會被始終吸附在網孔板一42，網孔板二44上， 只要將網孔板一42，網孔板二44插抽出， 放置在水里用刷子清洗一下擦干即可， 避免在清洗過程中過水使得高壓線路短路失效。

由于采用了上述技術方案，與現有技術相比，本實用新型通過全幅過濾的新風機的設置，實現了粉塵的顆粒化，減輕了過濾器的負擔。

本實用新型不局限于上述最佳實施方式，任何人應該得知在本實用新型的啟示下做出的結構變化，凡是與本實用新型具有相同或者相近似的技術方案，均屬于本實用新型的保護范圍。
