本實用新型涉及廚房電器技術領域，具體而言，涉及一種吸油煙機和建筑結構。

背景技術：

吸油煙機作為常用的廚房電器，應用至千家萬戶。

雖然，吸油煙機不斷推陳出新，但是如何提高吸油煙效果仍成為亟待解決的問題。

現有的吸油煙機，在用戶進行烹飪，特別是爆炒時，難以完全將油煙抽吸干凈。這就導致，油煙在廚房內暫留，污染室內的環境。由于油煙廢氣具有易飄散的特點，還容易使其他房間的空氣被污染。而油煙凝結后粘附在櫥柜、天花板等家具上面，也存在難以清理的問題。

因此，需要有一種能更好更徹底吸排油煙的技術，來解決這個問題。

技術實現要素：

本實用新型的主要目的在于提供一種吸油煙機和建筑結構，以解決現有技術中吸油煙機排吸效果差的問題。

為了實現上述目的，根據本實用新型的一個方面，提供了一種吸油煙機，包括面板、主風道和控制器，面板具有面板進風口，主風道的一端與面板進風口連通，控制器控制主風道的排風時機，吸油煙機還包括：輔助風道，輔助風道具有至少一個輔助進風口，輔助進風口與面板進風口相對獨立設置；用于使輔助風道排吸風的輔助風機組件，控制器控制輔助風機組件的工作狀態。

進一步地，輔助風道與主風道彼此獨立設置。

進一步地，輔助風道的背離輔助進風口的一端與主風道交匯并連通。

進一步地，輔助風機組件設置在輔助風道內。

進一步地，輔助風道包括多個子風道，輔助進風口為多個，多個輔助進風口一一對應設置在多個子風道的第一端，多個子風道的第二端彼此交匯并連通；輔助風機組件包括一個風葉和驅動風葉轉動的電機，風葉設置在多個子風道的第二端的交匯處，電機與控制器信號連接。

進一步地，輔助風道包括多個子風道，輔助進風口為多個，多個輔助進風口一一對應設置在多個子風道的第一端，多個子風道彼此獨立設置；輔助風機組件包括多個風葉和多個電機，多個電機與多個風葉一一對應單獨連接，多個風葉一一對應設置在多個子風道內，各電機均與控制器信號連接。

進一步地，子風道包括：安裝殼體，安裝殼體具有輔助進風口，電機和風葉設置在安裝殼體內；排風管，排風管與安裝殼體連通。

進一步地，安裝殼體沿油煙的流動方向分為擴口段和縮口段，擴口段上設置有輔助進風口，縮口段與排風管連通。

進一步地，控制器的控制開關設置在面板上。

進一步地，控制器通過有線或者無線的方式對輔助風機組件進行控制。

根據本實用新型的另一方面，提供了一種建筑結構，包括吸油煙機，吸油煙機是上述的吸油煙機。

進一步地，建筑結構包括天花板，吸油煙機的輔助風道的輔助進風口設置在天花板上，輔助風道隱藏在天花板內。

進一步地，輔助風道具有多個輔助進風口，多個輔助進風口分離設置在天花板上。

進一步地，天花板的四個頂角處各設置有至少一個輔助進風口。

進一步地，天花板的中心處設置有一個輔助進風口。

進一步地，建筑結構包括墻體，輔助風道的輔助進風口設置在墻體的表面上，輔助風道設置在墻體的夾層內。

應用本實用新型的技術方案，通過設置輔助風道和輔助風機組件，然后通過吸油煙機原有的控制器，在對原有的主風道的排風時機進行控制的同時，也對輔助風機組件的工作狀態進行控制，從而增加了吸油煙機的排吸能力。由于采用原有的控制器同時能夠對增設的輔助風機組件進行控制，因而使吸油煙機具有操作簡便、便于控制的優點，也更加的人性化。

由于增加了輔助進風口，因而相比于之前僅有面板進風口的情況，增加了吸油煙機同一時間內的進風量，從而保證了吸油煙機具有良好的吸排油煙效果，能夠及時地吸排未排除干凈的油煙廢氣，減少廚房內的殘余油煙，使吸煙更徹底。

附圖說明

構成本申請的一部分的說明書附圖用來提供對本實用新型的進一步理解，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

圖1示出了根據本實用新型的一個可選實施例的吸油煙機與建筑結構的安裝關系示意圖；以及

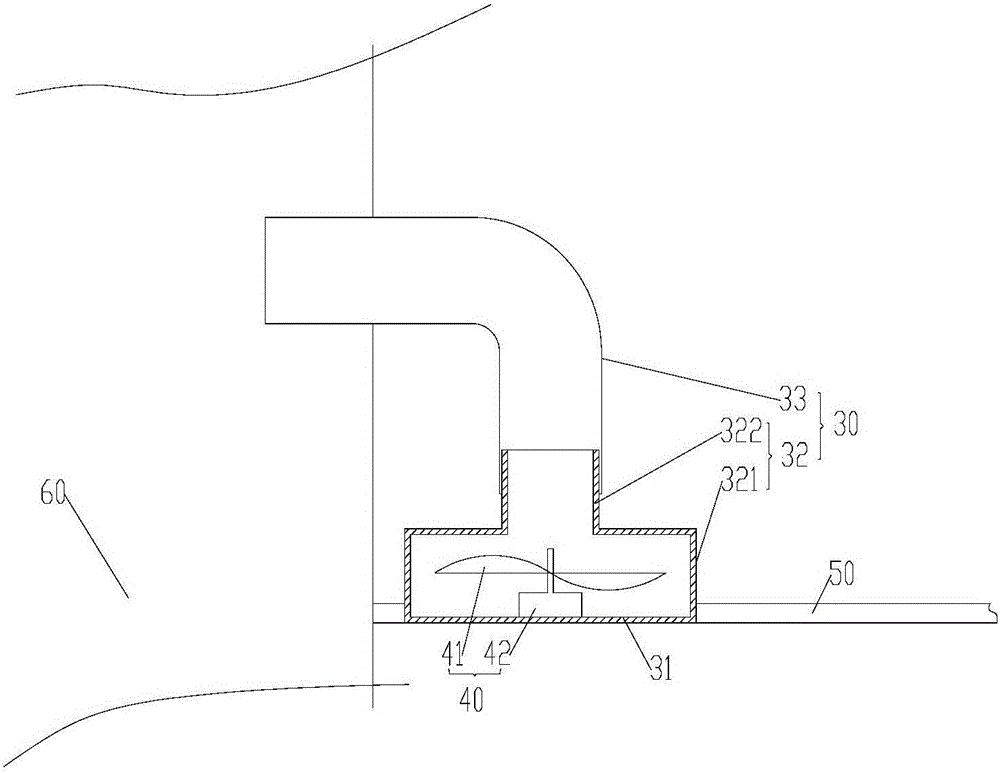

圖2示出了根據本實用新型的一個可選實施例的吸油煙機的輔助風道、輔助風機組件和公共煙道的安裝關系示意圖。

其中，上述附圖包括以下附圖標記：

10、面板；11、面板進風口；20、控制開關；30、輔助風道；31、輔助進風口；32、安裝殼體；321、擴口段；322、縮口段；33、排風管；40、輔助風機組件；41、風葉；42、電機；50、天花板；60、公共煙道。

具體實施方式

需要說明的是，在不沖突的情況下，本申請中的實施例及實施例中的特征可以相互組合。下面將參考附圖并結合實施例來詳細說明本實用新型。

應該指出，以下詳細說明都是例示性的，旨在對本申請提供進一步的說明。除非另有指明，本文使用的所有技術和科學術語具有與本申請所屬技術領域的普通技術人員通常理解的相同含義。

在本實用新型中，在未作相反說明的情況下，使用的方位詞如“上、下”通常是針對附圖所示的方向而言的，或者是針對豎直、垂直或重力方向上而言的；同樣地，為便于理解和描述，“左、右”通常是針對附圖所示的左、右；“內、外”是指相對于各部件本身的輪廓的內、外，但上述方位詞并不用于限制本實用新型。

為了解決現有技術中吸油煙機排吸效果差的問題，本實用新型提供了一種吸油煙機和建筑結構。其中，建筑結構包括下述的吸油煙機。

如圖1所示，吸油煙機包括面板10、主風道和控制器，面板10具有面板進風口11，主風道的一端與面板進風口11連通，控制器控制主風道的排風時機，吸油煙機還包括輔助風道30和用于使輔助風道排吸風的輔助風機組件40，輔助風道30具有至少一個輔助進風口31，輔助進風口31與面板進風口11相對獨立設置；控制器與輔助風機組件40信號連接以控制輔助風機組件40的工作狀態。

可選地，控制器的控制開關20設置在面板10上。

通過設置輔助風道30和輔助風機組件40，然后通過吸油煙機原有的控制器，在對原有的主風道的排風時機進行控制的同時，也對輔助風機組件40的工作狀態進行控制，從而增加了吸油煙機的排吸能力。由于采用原有的控制器同時能夠對增設的輔助風機組件40進行控制，因而使吸油煙機具有操作簡便、便于控制的優點，也更加的人性化。

由于增加了輔助進風口31，因而相比于之前僅有面板進風口11的情況，增加了吸油煙機同一時間內的進風量，從而保證了吸油煙機具有良好的吸排油煙效果，能夠及時地吸排未排除干凈的油煙廢氣，減少廚房內的殘余油煙，使吸煙更徹底。

在圖2所示的具體實施方式中，輔助風機組件40設置在輔助風道30內。需要說明的是，狹義上理解，輔助風道30是導風路徑上的實體的結構，那么輔助風機組件40既可以設置在輔助風道30內，也可以設置在輔助風道30外；廣義上理解，一切沿導風路徑的部分構成輔助風道30時，此時輔助風機組件40必然是設置在輔助風道30內的。

可選地，輔助風道30與主風道有兩種安裝關系。

第一種，輔助風道30與主風道彼此獨立設置。這樣，能夠減少前期加工的環節，在安裝輔助風道30和主風道時，僅需使二者均通向公共煙道60即可。

第二種，輔助風道30的背離輔助進風口31的一端與主風道交匯并連通。這樣，就需要考慮輔助風道30與主風道的連接位置關系，通過合理布局，使二者連接交匯后，通向公共煙道60。

可選地，輔助風道30包括多個子風道，輔助進風口31為多個，多個輔助進風口31一一對應設置在多個子風道的第一端。此時，多個子風道之間也有兩種安裝關系。由于設置有多個子風道，因而能夠對應多個輔助進風口31，通過將輔助進風口31設置在室內的不同位置處，可以有效消除吸排油煙的死角，提高吸油煙機的整體吸排效率。

第一種，多個子風道的第二端彼此交匯并連通。這樣，可以先將多個子風道彼此連通，而后選擇將它們共同通向公共煙道60或是共同通向主風道。

在該種實施方式下，輔助風機組件40包括一個風葉41和驅動風葉41轉動的電機42，風葉41設置在多個子風道的第二端的交匯處，電機42與控制器信號連接。這樣，風葉41和電機42僅需增加一組，能夠有效節約吸油煙機的制造成本，并保證吸排效率。

第二種，多個子風道彼此獨立設置。這樣，能夠減少前期加工的環節，在安裝子風道時，使它們都直接通向公共煙道60即可。

在該種實施方式下，輔助風機組件40包括多個風葉41和多個電機42，多個電機42與多個風葉41一一對應單獨連接，多個風葉41一一對應設置在多個子風道內，各電機42均與控制器信號連接。這樣，有利于對子風道內的電機42和和風葉41進行單獨控制。同時，當一組電機42與風葉41故障時，不會影響其他組風葉41和電機42的工作，有利于保證吸油煙機的吸排效果。

如圖2所示，子風道包括安裝殼體32和排風管33，安裝殼體32具有輔助進風口31，電機42和風葉41設置在安裝殼體32內；排風管33與安裝殼體32連通。在該具體實施方式中，當電機帶動風葉41轉動時，會產生吸力，使廚房內空氣、殘余油煙廢氣經排風管33排出到公共煙道60內。

在圖2所示的具體實施方式中，安裝殼體32沿油煙的流動方向分為擴口段321和縮口段322，擴口段321上設置有輔助進風口31，縮口段322與排風管33連通。這樣，使得輔助進風口31的面積較大，有利于快速收集煙氣，提高吸油煙機的吸排效果。

需要說明的是，控制器可以通過有線或者無線的方式對輔助風機組件40進行控制。當輔助風機組件40需要運轉或關閉或加減速時，用戶同樣可以通過該控制器進行相應的選擇和設定。也就是說，輔助風機組件40同樣具有工作、停止、加速、減速等工作狀態供用戶選擇。

當上述的吸油煙機應用在建筑結構內時，能夠有多種安裝方式。下面，具體列舉兩種安裝方式。

第一種，如圖1和圖2所示，建筑結構包括天花板50，吸油煙機的輔助風道30的輔助進風口31設置在天花板50上，輔助風道30隱藏在天花板50內。通過將輔助進風口31隱藏在天花板50上，能夠提高整體的美觀性，并保證吸排煙效果。此時，用戶的正常視角只能看到輔助進風口31。此時，輔助進風口31安裝在廚房的天花板50上，作為油煙吸排的入口，而出風口屬于外置的輔助風道30的氣流出口，直接與公共煙道60連接。當輔助風機組件40運轉時，可通過排風管33把廚房內的油煙廢氣排出到公共煙道60內。

為了提高室內的整體吸排煙效果，輔助風道30具有多個輔助進風口31，多個輔助進風口31分離設置在天花板50上。這里說的分離設置，也就是指多個輔助進風口31分別相距一段距離，彼此相間隔地設置。

具體而言，天花板50的四個頂角處各設置有至少一個輔助進風口31。

在圖1所示的具體實施方式中，天花板50的中心處設置有一個輔助進風口31。此外，還可以將輔助進風口31安裝在靠近面板10附近的油煙路徑上。

第二種，圖未示，建筑結構包括墻體，輔助風道30的輔助進風口31設置在墻體的表面上，輔助風道30設置在墻體的夾層內。通常，公共煙道60都是設置在墻體的夾層內的，因而這樣便于輔助風道30與公共煙道60直接連接，從而簡化輔助風道30的安裝復雜度。

除上述舉例的情況外，輔助進風口31還可以設置在其他非吸油煙機本體上。

本實用新型中的吸油煙機除了原有的面板進風口11外，還增設了輔助進風口31，其特點為輔助進風口31為外置進風口。這些輔助進風口31單獨安裝在面板10之外的地方。通過控制器，可以同時對面板進風口11和輔助進風口31的吸排風進行控制，從而有效排除室內未及時吸排干凈的油煙廢氣，提高了吸油煙機的吸油煙效果。

需要說明的是，吸油煙機的面板10、主風道、吸油煙機的功能、外形尺寸、安裝位置與現有的吸油煙機基本一致。控制器安裝在吸油煙機原有的結構上，通過該控制器可控制吸油煙機上原有的風機系統的運轉，排除烹飪時大部分的油煙，也可以控制輔助風機組件40，排除其他未被吸油煙機上原有的風機系統排除干凈的油煙。

從以上的描述中，可以看出，本實用新型上述的實施例實現了如下技術效果：

1.通過在廚房內布置多個輔助進風口31，從而吸排未排除干凈的油煙廢氣，從而減少廚房內的殘余油煙，使吸煙更徹底；

2.通過吸油煙機上原有的控制器，對輔助風機組件40進行控制，采用中央控制的模式，使操作更便利，人性化。

需要注意的是，這里所使用的術語僅是為了描述具體實施方式，而非意圖限制根據本申請的示例性實施方式。如在這里所使用的，除非上下文另外明確指出，否則單數形式也意圖包括復數形式，此外，還應當理解的是，當在本說明書中使用術語“包含”和/或“包括”時，其指明存在特征、步驟、工作、器件、組件和/或它們的組合。

需要說明的是，本申請的說明書和權利要求書及上述附圖中的術語“第一”、“第二”等是用于區別類似的對象，而不必用于描述特定的順序或先后次序。應該理解這樣使用的數據在適當情況下可以互換，以便這里描述的本申請的實施方式能夠以除了在這里圖示或描述的那些以外的順序實施。

以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
