本實用新型屬于生產車間清潔技術領域，具體涉及一種拆裝空調濾筒檢修平臺。

背景技術：

為保證生產車間潔凈的生產環境，空調在運行一段時間后，就需要將過濾段的濾筒拆卸下來清洗，并更換清洗后的濾筒。空調箱體高3米左右，濾筒100個。修理工在拆卸濾筒時，由于位置高，和空間的局限性，一般的人字梯和升降梯無法在空調箱體內部施展，所以，沒有合適的設備能讓工人快速并且安全的站在一個平臺上進行快速有效、安全的拆卸空調濾筒。

技術實現要素：

本實用新型的目的是提供一種結構簡單、使用方便的拆裝空調濾筒檢修平臺。

為實現上述目的，本實用新型采用的技術方案是，一種拆裝空調濾筒檢修平臺，包括左平臺、右平臺、直梯、支架和連結塊，左平臺的左端固定在直梯上，右平臺的右端固定在支架上；左平臺右端的前后兩個側面上分別設置有螺紋孔，右平臺左端的前后兩個側面上分別設置有螺紋孔；連結塊上設置有兩個螺紋通孔，連接塊的左右兩端分別通過螺釘固定在左、右平臺上。

優選的，左平臺和直梯之間設置有加固板；右平臺和支架之間設置有加固板。

左平臺和左平臺的總長度為2.6m，直梯和支架的高度相等，左平臺和右平臺的厚度相同，直梯和左平臺的總高度為1.2m；左平臺和右平臺的寬度均為0.45m。

本實用新型產生的有益效果是：本實用新型的拆裝空調濾筒檢修平臺大小合適，能夠放在生產車間的空調箱體內，方便拆卸濾筒并且不影響空調運行。通過設置左右兩個平臺，在使用時，用螺絲對兩個平臺緊固、安裝，方便濾筒平臺的拆裝的同時，保證了維保人員在使用時的安全、可靠。

附圖說明

圖1為實施例1的結構示意圖；

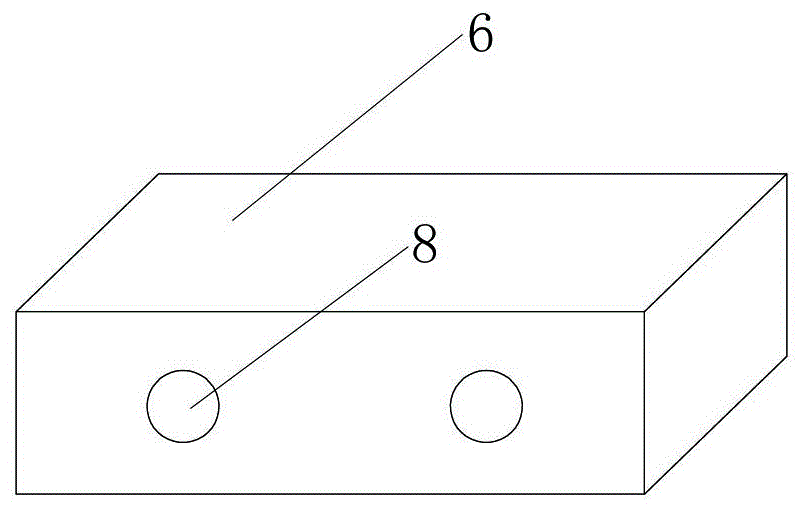

圖2為實施例1中連結塊的結構示意圖。

具體實施方式

下面結合具體實施例對本實用新型作進一步說明，但本實用新型的佑護范圍不限于此。

實施例1

如圖1－2所示，一種拆裝空調濾筒檢修平臺，包括左平臺1、右平臺2、直梯3、支架4和連結塊6，左平臺1的左端固定在直梯3上，右平臺2的右端固定在支架4上；左平臺1右端的前后兩個側面上分別設置有螺紋孔（圖1中未標出），右平臺2左端的前后兩個側面上分別設置有螺紋孔（圖1中未標出）；連結塊6上設置有兩個螺紋通孔8，連接塊6的左右兩端分別通過螺釘7固定在左、右平臺上。

左平臺1和直梯3之間設置有加固板5（左平臺的兩后兩側均有）；右平臺2和支架4之間設置有加固板5（右平臺的前后兩側均有）。

左平臺1和左平臺2的總長度為2.6m，直梯3和支架4的高度相等，左平臺1和右平臺2的厚度相同，直梯3和左平臺1的總高度為1.2m；左平臺1和右平臺2的寬度均為0.45m。

本實施例的拆裝空調濾筒檢修平臺中左平臺1、右平臺2、直梯3、支架4和連結塊6均由鑄鐵制成，并且在外表面涂有防銹漆；該拆裝空調濾筒檢修平臺大小合適，能夠放在生產車間的空調箱體內，方便拆卸濾筒并且不影響空調運行。通過設置左右兩個平臺，在使用時，用螺絲對兩個平臺緊固、安裝，方便濾筒平臺的拆裝的同時，保證了維保人員在使用時的安全、可靠。
