本實用新型涉及一種空調器的過濾網安裝結構。

背景技術：

隨著空調業的發展，人們生活水平的提高，對于空調產品性能、使用方面都有了更高的要求，因而同時也對空調器的安裝結構提出了更高要求。現有空調器過濾網與后圍板的安裝結構主要存在的缺點在于，后圍板與過濾網之間的裝配為過濾網通過卡扣插接在后圍板上，兩者裝配后既不牢靠而且過濾網從后圍板抽出也不靈活，或者兩者裝配后雖較牢靠但過濾網插接到后圍板過程或過濾網從后圍板中抽出過程既不靈活也不便利。

如中國專利CN205156267U所公開的一種空調機過濾網與后圍板的安裝結構，包括設在過濾網上的彈性插扣和設在后圍板上的扣體，扣體的兩個扣座之間構成供彈性插扣插入的空間，彈性插扣的扣爪卡扣在扣座上。通過將過濾網上的U形彈性插扣插入到后圍板上的扣體中，使得過濾網與后圍板之間的裝配極其牢靠，也使得過濾網插入或抽出后圍板過程變得更容易，同時又通過將過濾網邊框的卡條卡入后圍板的抽插通道中，大大提高了過濾網插入或抽出后圍板過程中的靈活度，從而大大提高了后圍板與過濾網之間的裝拆便利度。這樣的安裝拆卸結構雖然簡單，但是還是依靠卡扣等扣體來進行固定定位，不但加工麻煩，而且容易損壞。

技術實現要素：

本實用新型所要解決的技術問題是提供一種結構簡單，而且安裝拆卸都非常方便的新型空調器過濾網安裝結構。

本實用新型解決上述技術問題所采用的技術方案為：一種新型空調器過濾網安裝結構，包括后圍板，固定位于后圍板外側的過濾網，和固定位于后圍板內側的蒸發器安裝支架，其特征在于：所述后圍板包括柵格區域，所述柵格區域的中間設有一條豎直延伸的縫隙供過濾網插入，該縫隙一側的柵格區域與蒸發器安裝支架之間形成供過濾網插入容置的間隙。

優選地，所述過濾網的一側部分從所述縫隙中插入位于柵格區域與蒸發器安裝支架之間，所述過濾網的另一側部分位于所述柵格區域的外側與柵格區域固定連接。

為了使過濾網的安裝拆卸更加具有導向，所述縫隙上設有至少一個固定塊連接縫隙的兩側，所述過濾網上設有條形的橫向延伸的槽容置該固定塊。

優選地，所述縫隙的另一側的柵格區域上設有供所述過濾網插入的導軌。

與現有技術相比，本實用新型的優點在于這樣的結構不但便于過濾網的安裝和拆卸，而且能夠使得過濾網準確定位，另外，只要過濾網的一側外部與后圍板固定連接，即可實現過濾網與整個后圍板的安裝固定。不但結構簡單，節省材料成本，加工方便，安裝拆卸方便，而且整體結構牢固不易損壞。

附圖說明

圖1為本實用新型的新型空調器與過濾網的部件分解立體示意圖。

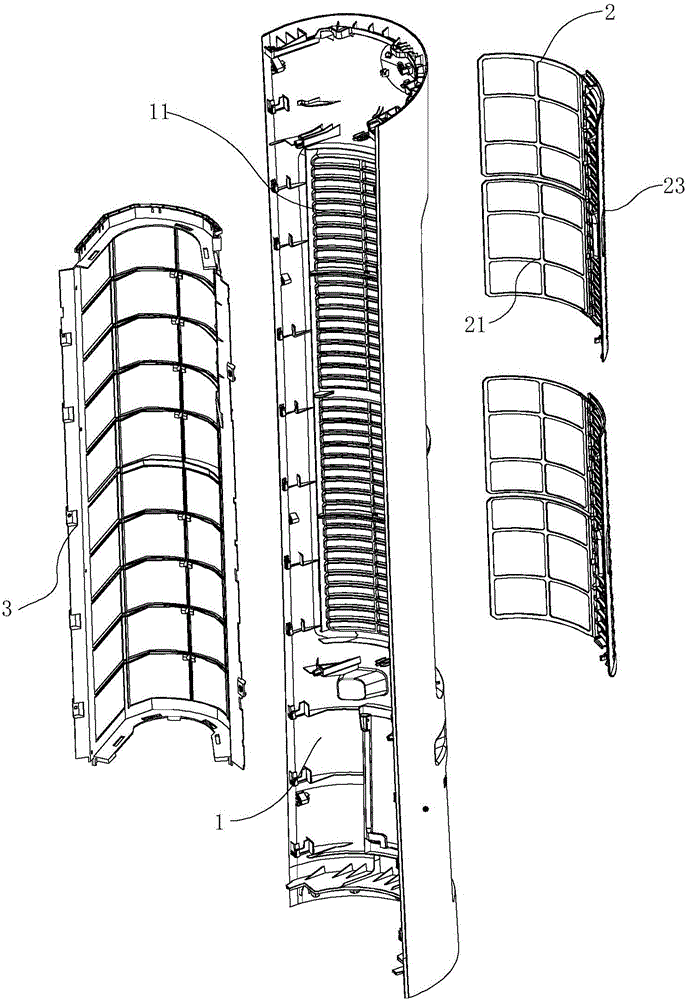

圖2為本實用新型的新型空調器的過濾網、后圍板和蒸發器安裝支架的部件分解圖。

圖3為圖1中A部分的放大示意圖。

具體實施方式

以下結合附圖實施例對本實用新型作進一步詳細描述。

如圖1-3所示，該空調器過濾網安裝結構，包括后圍板1，以及固定位于后圍板1外側的過濾網2，和固定位于后圍板1內側的蒸發器安裝支架3。

該后圍板1上設有柵格區域11，該柵格區域11為橫豎交錯的多根柵格組成，該柵格區域11上用于安裝過濾網2，并且該柵格區域11與過濾網2的面積相匹配。該過濾網2包括邊框21以及展開位于邊框21內的網布。該柵格區域11的中間設有一條豎直延伸的縫隙12，該縫隙12供過濾網2插入。

并且該縫隙12位于柵格區域11的橫向方向的中間部分，在縫隙12的一側，該柵格區域11與蒸發器安裝支架3之間形成有間隙4，該間隙4供過濾網2容置。并且該縫隙12內間隔設有至少一個固定塊13連接縫隙12的兩側，并且同樣的，過濾網2上設有條形的橫向延伸的槽24容置該固定塊13。固定塊3與槽24的設置，使得過濾網2在安裝時更加具有導向性。

并且該過濾網2包括左右兩側，右側部分22從縫隙12插入位于柵格區域11與蒸發器安裝支架3之間，左側部分23位于柵格區域11的外側與后圍板1固定。

并且該柵格區域11的縫隙12的另一側外，即與過濾網2的一側可拆卸固定的部分上，設有供過濾網2插入的導軌16，該導軌16橫向延伸。

該新型空調器過濾網安裝結構不但便于過濾網的安裝和拆卸，而且能夠使得過濾網準確定位，另外，只要過濾網的一側外部與后圍板固定連接，即可實現過濾網與整個后圍板的安裝固定。不但結構簡單，加工方便，安裝拆卸方便，而且整體結構牢固不易損壞。

盡管以上詳細地描述了本實用新型的優選實施例，但是應該清楚地理解，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
