本實用新型屬于鋁扁管技術領域，具體涉及一種易清理的冷凝器用鋁扁管。

背景技術：

冷凝器廣泛用在汽車空調和其他需要換熱的機械上，而冷凝器的換熱作用主要依靠鋁扁管來完成，現有的鋁扁管由于彼此間結構排布問題，導致內部污垢難于清理，影響內部換熱效果，不能滿足冷凝器的正常運行。為此，我們提出一種易清理的冷凝器用鋁扁管，以解決上述背景技術中提到的問題。

技術實現要素：

本實用新型的目的在于提供一種易清理的冷凝器用鋁扁管，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種易清理的冷凝器用鋁扁管，包括換熱體，所述換熱體包括鋁扁管、中空內翅和半圓管，所述鋁扁管接頭處由半圓管固定連接，所述鋁扁管之間由中空內翅固定連接，所述半圓管的兩端口均安裝有橡膠圈，所述橡膠圈的外側通過螺釘活動套接有卡箍，所述換熱體的上端左側設有進水口，所述換熱體的下端右側設有出水口，所述鋁扁管的外壁設有防銹層。

優選的，所述鋁扁管至少設有三組，且鋁扁管交替傾斜向下設置。

優選的，所述半圓管為可拆卸的固定設置在鋁扁管端口處。

本實用新型的技術效果和優點：該易清理的冷凝器用鋁扁管，通過在換熱體的上下端設有進水口和出水口以及將鋁扁管交替傾斜向下設置，需要清理時，直接將水噴進進水口，內部的污垢會在水沖力作用下帶出，清理簡單；通過在鋁扁管外壁設置防銹層，該結構增加鋁扁管的抗氧化性，減少外部的腐蝕；通過將半圓管可拆卸的與鋁扁管連接，當需要深度清理時可將半圓管拆卸，方便內部污垢的清理；本實用新型結構簡單，使用安全方便。

附圖說明

圖1為本實用新型的結構示意圖；

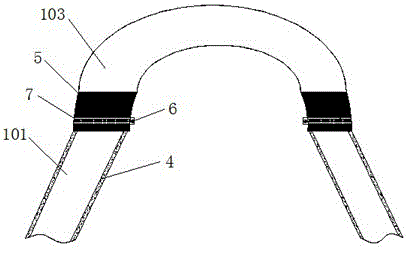

圖2為本實用新型鋁扁管和半圓管的結構示意圖。

圖中：1換熱體、101鋁扁管、102中空內翅、103半圓管、2進水口、3出水口、4防銹層、5橡膠圈、6螺釘、7卡箍。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供的一種技術方案：一種易清理的冷凝器用鋁扁管，包括換熱體1，所述換熱體1包括鋁扁管101、中空內翅102和半圓管103，所述鋁扁管101接頭處由半圓管103固定連接，所述鋁扁管101之間由中空內翅102固定連接，所述半圓管103的兩端口均安裝有橡膠圈5，所述橡膠圈5的外側通過螺釘6活動套接有卡箍7，所述換熱體1的上端左側設有進水口2，所述換熱體1的下端右側設有出水口3，所述鋁扁管101的外壁設有防銹層4。

進一步的，所述鋁扁管101至少設有三組，且鋁扁管101交替傾斜向下設置，有利于水的徹底流出，對清理污垢起到一定的作用。

進一步的，所述半圓管103為可拆卸的固定設置在鋁扁管101端口處，有利于對鋁扁管101內部污垢做深度的清理。

該易清理的冷凝器用鋁扁管，進水口2和出水口3以及將鋁扁管101交替傾斜向下設置，在需要清理時，直接將水噴進進水口2，內部的污垢會在水沖力作用下帶出，清理簡單，防銹層4可以增加鋁扁管101的抗氧化性，減慢外部的腐蝕，半圓管103可拆卸的與鋁扁管101連接，當需要深度清理時可將半圓管103拆卸，方便內部污垢的清理，結構簡單，使用安全方便。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
