本實用新型涉及家用電器技術領域，更具體而言，涉及一種蒸汽微波爐。

背景技術：

在相關技術中，微波爐在加熱時，容易導致食物內部水分子大量蒸發流失，在烹調某些食物時，會使食物發干變硬，影響味覺。為解決這一問題，出現了帶蒸煮功能的微波爐。

現有帶蒸煮功能的微波爐，通過蒸汽發生裝置產生蒸汽，蒸汽通過蒸汽通道進入微波爐腔室以蒸煮食物。

當用戶多次使用微波爐的蒸煮功能后，蒸汽發生裝置的水盒中的水量會不斷減少，減少到一定程度時，需要用戶將水盒取出，重新加水，水加好后，再將水盒裝回原位，這個加水的過程較繁瑣。但是，如果用戶不加水，又會影響微波爐蒸煮功能的使用，導致食物的口感度下降。

技術實現要素：

本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型需要提供一種蒸汽微波爐。

一種蒸汽微波爐，包括腔體、蒸汽發生器、水盒、控制器、注水裝置及水位檢測裝置，該蒸汽發生器設置在該腔體上，該蒸汽發生器連接該水盒，該注水裝置的進水端用于連接水源，該注水裝置的出水端連接該水盒。該水位檢測裝置包括浮動件，該浮動件設置在該水盒內，該水位檢測裝置用于根據該浮動件位于該水盒不同的設定水位時，輸出第一水位信號或第二水位信號。該控制器連接該注水裝置及該水位檢測裝置，該控制器用于根據該第一水位信號控制該注水裝置開啟，及根據該第二水位信號控制該注水裝置關閉。

上述蒸汽微波爐中，通過水位檢測裝置檢測水盒的水位，控制器根據水盒的水位控制注水裝置開啟或關閉，實現了蒸汽微波爐的自動注水，省去了用戶往蒸汽微波爐的水盒中經常加水的動作，提高了用戶的使用便利性，實現了智能化操作。

在一些實施方式中，該水位檢測裝置包括第一開關及第二開關，該浮動件設置在該第一開關及該第二開關之間。當該浮動件位于該水盒的第一水位時，該浮動件用于使該第一開關閉合及該第二開關斷開，該水位檢測裝置用于輸出該第一水位信號。當該浮動件位于該水盒的第二水位時，該浮動件用于使該第二開關閉合及該第一開關斷開，該水位檢測裝置用于輸出該第二水位信號。

在一些實施方式中，該浮動件包括磁性部，該第一開關及該第二開關均為磁簧開關。

在一些實施方式中，該蒸汽微波爐包括水盒支架，該水盒可拆卸地部分收容在該水盒支架中，該水盒支架包括第一面及第二面，該第一面與該第二面相背，該第一開關設置在該第一面，該第二開關設置在該第二面。

在一些實施方式中，該水盒內設置有限位部，該限位部開設有容置腔及位于該容置腔相對兩側的兩個導引槽，該浮動件包括本體部及兩個導引部，該兩個導引部設置在該本體部相背的兩側，該本體部位于該容置腔中，每個該導引部穿設對應的一個該導引槽。

在一些實施方式中，該水盒包括盒體、蓋體及密封件，該蓋體蓋設在該盒體上，該限位部設置在該盒體的側壁上，該蓋體開設有通孔，該密封件可拆卸地密封該通孔。

在一些實施方式中，該蒸汽微波爐包括溫度傳感器，該控制器連接該溫度傳感器及該蒸汽發生器，該溫度傳感器用于檢測該蒸汽發生器的溫度，該控制器用于判斷該蒸汽發生器的溫度是否大于設定溫度。若是，該控制器用于控制該蒸汽發生器停止工作。

在一些實施方式中，該蒸汽微波爐包括導熱支架，該導熱支架包括第一板部、第二板部及連接部，該連接部連接該第一板部及該第二板部，該第一板部與該第二板部形成高度差，該蒸汽發生器安裝在該第一板部上并部分地收容在該第一板部與該連接部所形成的第一空間中，該溫度傳感器安裝在該第二板部上并部分地收容在該第二板部與該連接部所形成的第二空間中。

在一些實施方式中，該蒸汽微波爐包括水泵，該水泵連接在該水盒與該蒸汽發生器之間，該控制器連接該水泵并用于控制該水泵的運行狀態。

在一些實施方式中，該蒸汽微波爐包括水泵支架，該水泵支架將該水泵安裝在該蒸汽微波爐的底板上。

本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

附圖說明

本實用新型的上述和/或附加的方面和優點從結合下面附圖對實施方式的描述中將變得明顯和容易理解，其中：

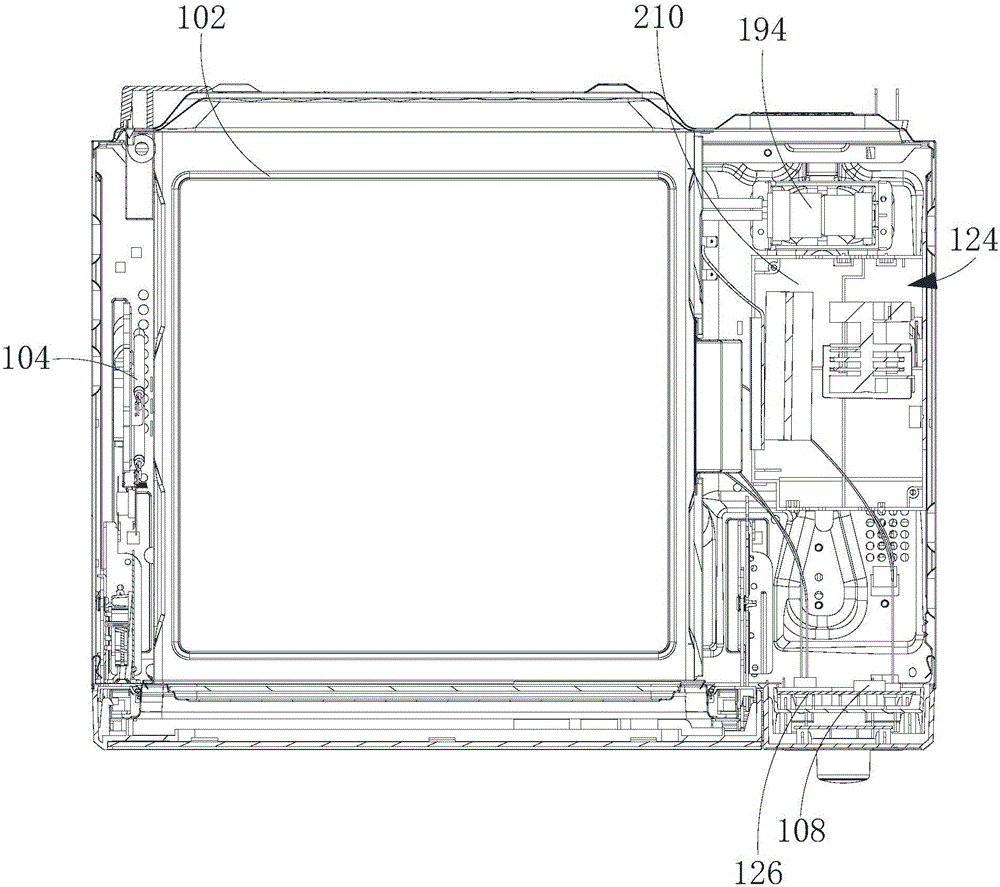

圖1是本實用新型實施方式的蒸汽微波爐的平面示意圖。

圖2是圖1中的蒸汽微波爐沿A-A線的剖面示意圖。

圖3是圖1中的蒸汽微波爐沿B-B線的剖面示意圖。

圖4是圖1中的蒸汽微波爐沿C-C線的剖面示意圖。

圖5是本實用新型實施方式的蒸汽微波爐的水路連接及電路連接示意圖。

圖6是圖5中的蒸汽微波爐的水路連接及電路連接示意圖VI部分的放大示意圖。

圖7是圖5中的蒸汽微波爐的水路連接及電路連接的分解示意圖。

圖8是圖7中的蒸汽微波爐的水路連接及電路連接分解圖VIII部分的放大示意圖。

圖9是圖7中的蒸汽微波爐的水路連接及電路連接分解圖IX部分的放大示意圖。

圖10是本實用新型實施方式的蒸汽微波爐的水盒的平面示意圖。

圖11是圖10中的水盒沿D-D線的剖面示意圖。

圖12是本實用新型實施方式的蒸汽微波爐的水盒的盒體與浮動件的關系示意圖。

圖13是本實用新型實施方式的蒸汽微波爐的水盒支架與開關的關系示意圖。

圖14是本實用新型實施方式的蒸汽微波爐的開關控制的原理示意圖。

圖15是本實用新型實施方式的蒸汽微波爐的開關控制的另一原理示意圖。

圖16至圖20是本實用新型實施方式的蒸汽微波爐的浮動件控制開關的過程示意圖。

具體實施方式

下面詳細描述本實用新型的實施方式，所述實施方式的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施方式是示例性的，僅用于解釋本實用新型，而不能理解為對本實用新型的限制。

在本實用新型的描述中，需要理解的是，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個所述特征。在本實用新型的描述中，“多個”的含義是兩個或兩個以上，除非另有明確具體的限定。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接或可以相互通信；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

下文的公開提供了許多不同的實施方式或例子用來實現本實用新型的不同結構。為了簡化本實用新型的公開，下文中對特定例子的部件和設定進行描述。當然，它們僅僅為示例，并且目的不在于限制本實用新型。此外，本實用新型可以在不同例子中重復參考數字和/或參考字母，這種重復是為了簡化和清楚的目的，其本身不指示所討論各種實施方式和/或設定之間的關系。此外，本實用新型提供了的各種特定的工藝和材料的例子，但是本領域普通技術人員可以意識到其他工藝的應用和/或其他材料的使用。

請參圖1至圖13，本實用新型實施方式的一種蒸汽微波爐100，包括腔體102、蒸汽發生器104、水盒106、控制器108、注水裝置110及水位檢測裝置112，該蒸汽發生器104設置在該腔體102上，該蒸汽發生器104連接該水盒106，該注水裝置110的進水端114用于連接水源，該注水裝置110的出水端116連接該水盒106。

該水位檢測裝置112包括浮動件118，該浮動件118設置在該水盒106內，該水位檢測裝置112用于根據該浮動件118位于該水盒106不同的設定水位時，輸出第一水位信號或第二水位信號。

該控制器108連接該注水裝置110及該水位檢測裝置112，該控制器108用于根據該第一水位信號控制該注水裝置110開啟，及根據該第二水位信號控制該注水裝置110關閉。

因此，上述蒸汽微波爐100中，通過水位檢測裝置112檢測水盒106的水位，控制器108根據水盒106的水位控制注水裝置110開啟或關閉，實現了蒸汽微波爐100的自動注水，省去了用戶往蒸汽微波爐100的水盒106中經常加水的動作，提高了用戶的使用便利性，實現了智能化操作。

具體地，腔體102可用于放置被加熱的食物，腔體102可由爐門120打開或關閉。請參圖1，腔體102下方可設置有裝飾件122以收容水盒106。同時，裝飾件122可設置成與蒸汽微波爐100等寬以使得蒸汽微波爐100更美觀。

蒸汽發生器104可安裝在腔體102的側壁上，如圖1所示方位的左側壁上。蒸汽發生器104工作時，蒸汽發生器104內置的加熱管對液態水進行加熱，使液態水變為水蒸汽，水蒸汽噴射進腔體102中以對被加熱食物進行蒸煮，進而保持了被加熱食物的口感。

水盒106可安裝在腔體102的下方，以方便用戶拿取水盒106進行清洗或人工注水作業。

控制器108可安裝在蒸汽微波爐100的電氣室124中，具體地，電氣室124設置有電路板126，控制器108設置在電路板126上。

較佳地，電氣室124與蒸汽發生器104位于腔體102相背的兩側，如在圖1所示的方位中，蒸汽發生器104位于腔體102的左側，電氣室124位于腔體102的右側，這樣可避免蒸汽發生器104工作時所產生的高溫對包括控制器108在內的電氣件產生負面影響。

注水裝置110可設置在裝飾件122后方的蒸汽微波爐的底板210上(參圖4)，以使注水裝置110靠近水盒106，同時使注水裝置110與水盒106的高度差較小，有利于水源的水進入水盒106。

注水裝置110的進水端114可通過第一水管128連接水源。注水裝置110的出水端116可通過第二水管130連接水盒106的進水端132，如圖5所示。

本實用新型實施方式中，注水裝置110是進水電磁閥?？刂破?08通過導線300連接注水裝置110。控制器108可通過接通注水裝置110的電源來控制注水裝置110開啟，及斷開注水裝置110的電源來控制注水裝置110關閉。

在其它實施方式中，注水裝置110可為進水水泵。

浮動件118可隨水盒106內水位高低而位于不同水位位置，進而可實現水位的指示。

在本實用新型實施方式中，第一水位信號可理解為低水位信號，第二水位信號可理解為高水位信號。

在一些實施方式中，該水位檢測裝置112包括第一開關134及第二開關136，該浮動件118設置在該第一開關134及該第二開關136之間。

當該浮動件118位于該水盒106的第一水位時，該浮動件118用于使該第一開關134閉合及該第二開關136斷開，該水位檢測裝置112用于輸出該第一水位信號。

當該浮動118件位于該水盒106的第二水位時，該浮動件118用于使該第二開關136閉合及該第一開關134斷開，該水位檢測裝置112用于輸出該第二水位信號。

如此，通過第一開關134及第二開關136的閉合及斷開，實現了水位檢測裝置112相應水位信號的產生。

具體地，在一些例子中，可將第一開關134接入控制器108的第一水位檢測回路，將第二開關136接入控制器108的第二水位檢測回路中。當浮動件118位于第一水位時，第一開關134閉合及第二開關136斷開，第二水位檢測回路斷開，第一水位檢測回路導通而產生第一水位信號(例如，電流信號)，控制器108根據第一水位信號控制注水裝置110開啟，為水盒106注水。

當浮動件118位于第二水位時，第一開關134斷開及第二開關136閉合，第一水位檢測回路斷開，第二水位檢測回路導通而產生第二水位信號(例如，電流信號)，控制器108根據第二水位信號控制注水裝置110關閉，停止為水盒106注水。

在本實施方式中，該浮動件118包括磁性部138，該第一開關134及該第二開關136均為磁簧開關。

具體地，磁簧開關的兩個簧片140是導磁性物質，在通常情況下，兩個簧片140是分開的。當有磁性物質142靠近磁簧開關時，在磁場磁力線的作用下，兩個簧片140被磁化而相互吸引，當磁性吸力大于磁簧的機械彈力時，兩個簧片140就會吸合在一起，如圖14所示，使磁簧開關所接的回路導通。當磁性物質142遠離磁簧開關時，外磁力消失后，兩個簧片140由于本身的彈性而分開，回路也就相應斷開，如圖15所示。

因此，請參圖16至圖18，當水盒106的水位400慢慢下降時，浮動件118的磁性部138也遠離第二開關136。當水盒106的水位下降一定值時，第二開關136的兩個簧片140在外磁力消失后，由于本身的彈性而分開，第二開關136所接的回路相應斷開。

隨著水盒106的水位400下降，浮動件118的磁性部138與第一開關134的距離逐漸縮小，當距離縮小到設定值，即水盒106的水位下降到第一水位時，第一開關134的兩個簧片140被磁化，進而相互吸合在一起，使第一開關134所接的回路導通，發出第一水位信號，控制器108收到第一水位信號后，接通注水裝置110的電源使注水裝置110開啟，外部水源通過第一水管128向水盒106注水。

此時，請參圖19，水盒106的水位400慢慢升高，浮動件118也相應上升。當浮動件118升高到一定值后，第一開關134的兩個簧片140由于外磁場消失而分開，第一開關134所接的回路相應斷開。

請參圖20，隨著水盒106的水位400進一步上升，浮動件118的磁性部138與第二開關136的距離逐漸縮小。當水盒106的水位上升到第二水位時，第二開關136的兩個簧片140被磁化，進而相互吸合在一起，使第二開關136所接的回路導通，發出第二水位信號，控制器108收到第二水位信號后，斷開注水裝置110的電源使注水裝置110關閉，停止向水盒106注水。

在一個例子中，磁性部138可為永磁鐵。

在一些實施方式中，該蒸汽微波爐100包括水盒支架144，該水盒106可拆卸地部分收容在該水盒支架144中，該水盒支架144包括第一面146及第二面148，該第一面146與該第二面148相背，該第一開關134設置在該第一面146，該第二開關136設置在該第二面148，如圖11所示。

如此，用戶可方便地將水盒106從蒸汽微波爐100上拆卸下來進行清洗或人工注水作業。同時，水盒106的拿取也不影響第一開關134及第二開關136的位置。

在本實用新型實施方式中，水盒支架144收容在裝飾件122中。請參圖13，水盒支架144包括背板150、第一板152及第二板154，第一板152及第二板154連接在背板150相背的兩側邊以形成收容空間156，水盒106部分地收容在收容空間156中。第一面146為第一板152的外表面，第二面148為第二板154的外表面。

水盒支架144的背板150開設有第一通孔158及第二通孔160，第一通孔158可供第二水管130穿過。第二通孔160可供水盒106的出水管162穿過。

在一些實施方式中，請參圖12，該水盒106內設置有限位部164，該限位部164開設有容置腔166及位于該容置腔166相對兩側的兩個導引槽168，該浮動件118包括本體部170及兩個導引部172，該兩個導引部172設置在該本體部170相背的兩側，該本體部170位于該容置腔166中，每個該導引部172穿設對應的一個該導引槽168。

如此，限位部164可限定及導引浮動件118沿水位升降方向的移動路徑，便于水位檢測裝置112對浮動件118位置的判斷。

例如，在一些實施方式中，如果采用磁簧開關來檢測浮動件118的水位位置，在不設置限位部164時，浮動件118可能位于同一水位上的不同位置，而為了檢測此時浮動件118的位置，則可能需要在水盒106外設置磁簧開關的陣列來檢測浮動件118的位置，這無疑不便于水位檢測裝置112對浮動件118位置的判斷，同時也增加了蒸汽微波爐的成本及控制復雜度。

增設限位部164時，浮動件118沿水位升降方向上的位置確定，在檢測一個水位位置時，只需一個磁簧開關即可實現，進而便于水位檢測裝置112對浮動件118位置的判斷，同時也降低了蒸汽微波爐的成本及控制復雜度。

當利用磁簧開關檢測浮動件118的位置時，本體部170可自身帶磁性，或帶磁性的物質設置在本體部170上。在本實用新型示例中，本體部170自身帶磁性，也就是說，本體部170為磁性部138。

在一些實施方式中，請參圖7，該水盒106包括盒體174、蓋體176及密封件178，該蓋體176蓋設在該盒體174上，該限位部164設置在該盒體106的側壁上，該蓋體176開設有通孔(圖未示)，該密封件178可拆卸地密封該通孔。

如此，用戶可打開蓋體176對盒體174及蓋體176進行清洗，清洗完成后，將蓋體176蓋在盒體174上。當需要人工注水作業時，用戶可打開密封件178，從蓋板176的通孔注水，注水完成后，再將密封件178密封通孔，避免水盒106的水泄漏?？梢岳斫猓w體176與盒體174之間也可設置密封件(圖未示)以密封盒體174與蓋體176之間的間隔。

在一些實施方式中，該蒸汽微波爐100包括溫度傳感器180，該控制器108連接該溫度傳感器180及該蒸汽發生器104，該溫度傳感器180用于檢測該蒸汽發生器104的溫度，該控制器108用于判斷該蒸汽發生器104的溫度是否大于設定溫度。若是，該控制器108用于控制該蒸汽發生器104停止工作。

如此，溫度傳感器180的使用可避免了蒸汽發生器104因溫度過高而導致損壞的情況出現。溫度傳感器180例如是溫控器。

具體地，蒸汽發生器104內置有加熱管，蒸汽發生器104工作時，控制器108控制加熱管通電以加熱蒸汽發生器104內的水，進而實現水蒸汽的產生。

當溫度傳感器180所檢測的蒸汽發生器104的溫度大于設定溫度時，控制器108可斷開加熱管的電源以使加熱管停止工作，進而控制蒸汽發生器104停止工作。

若溫度傳感器180所檢測的蒸汽發生器104的溫度小于或等于設定溫度時，控制器108可保持蒸汽發生器104當前的狀態并繼續判斷。

設定溫度的具體數值可根據實際情況進行設定。

在一些實施方式中，請結合圖6及圖8，該蒸汽微波爐100包括導熱支架182，該導熱支架182包括第一板部184、第二板部186及連接部188，該連接部188連接該第一板部184及該第二板部186，該第一板部184與該第二板部186形成高度差，該蒸汽發生器104安裝在該第一板部184上并部分地收容在該第一板部184與該連接部188所形成的第一空間190中，該溫度傳感器180安裝在該第二板部186上并部分地收容在該第二板部186與該連接部188所形成的第二空間192中。

如此，能夠減少蒸汽發生器104與溫度傳感器180安裝后的整體厚度，使蒸汽微波爐100的結構更緊湊。

導熱支架182可采用金屬材料制成。第一板部184可通過焊接的方式與蒸汽發生器104連接，溫度傳感器180可通過螺釘固定的方式與第二板部186連接。

在一些實施方式中，該蒸汽微波爐100包括水泵194，該水泵194連接在該水盒106與該蒸汽發生器104之間，該控制器108連接該水泵194并用于控制該水泵194的運行狀態。

具體地，在本實用新型實施方式中，蒸汽微波爐100正常放置時，蒸汽發生器104的位置高于水盒106的位置，因此水泵194在工作時，可將水盒106的水泵至蒸汽發生器104，使蒸汽發生器104能夠產生水蒸汽。

水泵194的進水端196可通過第三水管162(即水盒的出水管162)連接水盒106的出水端198。水泵194的出水端200可通過第四水管202連接蒸汽發生器104的進水端204，蒸汽發生器104的出水端206穿設腔體102開設的腔體通孔(圖未示)以將水蒸汽噴進腔體102內。需要指出的是，蒸汽發生器104的出水端206與腔體通孔間可設置有密封件(圖未示)以防止水蒸汽的泄漏。

當用戶按下蒸汽微波爐100的“開始”按鍵時，控制器108以設定的程序控制蒸汽微波爐100運行。當在運行過程中需要蒸煮功能時，控制器108控制蒸汽發生器104工作，及控制水泵194開啟以將水盒106的水泵到蒸汽發生器104，蒸汽發生器104將液態水變為水蒸汽，水蒸汽噴射進腔體02內，進而實現蒸汽微波爐100的蒸煮功能。

在一些實施方式中，請參圖9，該蒸汽微波爐100包括水泵支架208，該水泵支架208將該水泵194安裝在該蒸汽微波爐100的底板210上(參圖2)。

如此，水泵支架208方便了水泵194的安裝。進一步地，水泵支架208包括支撐框212及兩個減震元件214，如圖9所示。

兩個減震元件214分別安裝在水泵194相背的兩端，減震元件214可通過螺釘固定的方式與支撐框212固定連接，同時，螺釘(圖未示)也可將減震元件214及支撐框212固定在蒸汽微波爐100的底板210上。因此，減震元件214可減少水泵194工作時所引起的蒸汽微波爐100的震動。減震元件214例如是軟塑膠。

支撐框212形成有鏤空部216，以利于水泵194的散熱。

在本說明書的描述中，參考術語“一個實施方式”、“一些實施方式”、“示意性實施方式”、“示例”、“具體示例”、或“一些示例”等的描述意指結合所述實施方式或示例描述的具體特征、結構、材料或者特點包含于本實用新型的至少一個實施方式或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施方式或示例。而且，描述的具體特征、結構、材料或者特點可以在任何的一個或多個實施方式或示例中以合適的方式結合。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括至少一個該特征。在本實用新型的描述中，“多個”的含義是至少兩個，例如兩個，三個等，除非另有明確具體的限定。

盡管上面已經示出和描述了本實用新型的實施方式，可以理解的是，上述實施方式是示例性的，不能理解為對本實用新型的限制，本領域的普通技術人員在本實用新型的范圍內可以對上述實施方式進行變化、修改、替換和變型。
