本實用新型涉及家電技術領域，特別涉及一種吸油煙機及其恒定風量的調節系統。

背景技術：

現今，吸油煙機已成為居民生活中必不可少的家電之一。吸油煙機在用戶安裝使用的過程中，由于安裝位置以及其它環境因數的影響，如吸油煙機距離公共煙道的距離遠近、公共煙道的大小尺寸、公共煙道排放個數的多少、安裝樓層的高低、地理位置的海拔、煙道外界倒風等，都會影響到吸油煙機實際的排風量。吸油煙機標稱的排風量，是在標準狀態下(無外界阻力的狀態下，即0靜壓狀態下)的風量，而風量標稱相同的吸油煙機，在不同應用條件下，吸油煙效果有很大的差異。

技術實現要素：

為了克服上述現有技術存在的不足，本實用新型提供一種可自動檢測吸油煙機的實時風量，并在吸油煙機的最大輸出功率范圍內自動調節風機的輸出功率以使吸油煙機的實時風量包含在用戶設置的吸油煙機檔位風量范圍內的吸油煙機恒定風量的調節系統。

為了實現上述目的，本實用新型采用以下技術方案：

本實用新型提供一種吸油煙機恒定風量的調節系統，包括采集單元，監控單元、控制單元和風機，所述采集單元、所述監控單元、所述風機分別和所述控制單元連接；所述采集單元，用于獲取用戶設置的吸油煙機檔位的風量范圍；所述監測單元，用于獲取所述吸油煙機的進風口實時風速；所述控制單元，用于根據所述吸油煙機的進風口實時風速經計算得到吸油煙機的實時風量，并在所述吸油煙機的最大輸出功率范圍內調節所述風機的輸出功率以使所述吸油煙機的實時風量包含在用戶設置的吸油煙機檔位的風量范圍內。

優選地，所述監控單元包括風速傳感器，所述風速傳感器用于測量吸油煙機的進風口實時風速。

優選地，設置有風速采樣管道，所述風速采樣管道一端與所述風速傳感器相連，所述風速采樣管道的另一端設置于吸油煙機的進風口，所述風速傳感器通過所述風速采樣管道測量所述吸油煙機的進風口實時風速。

優選地，所述監控單元包括壓力傳感器和計算單元，所述壓力傳感器用于測量吸油煙機的進風口實時進風壓力，所述計算單元用于將吸油煙機的進風口實時進風壓力經計算得到吸油煙機的進風口實時風速。

優選地，設置有壓力采樣管道，所述壓力采樣管道一端與所述壓力傳感器相連，所述壓力采樣管道的另一端設置于吸油煙機的進風口，所述壓力傳感器通過所述壓力采樣管道測量油煙機的進風口實時進風壓力。

優選地，所述控制單元包括風機調節電路、反饋處理電路和比較電路，所述反饋處理電路分別與所述比較電路、所述監控單元相連，所述比較電路分別與所述風機調節電路、采集單元相連；所述反饋處理電路用于根據吸油煙機的進風口實時風速經計算得到吸油煙機的實時風量；所述比較電路用于判斷吸油煙機的實時風量是否包含在用戶設置的吸油煙機的檔位風量范圍內，并將判斷結果輸出至風機轉速調節電路；所述風機調節電路用于根據比較電路的判斷結果在吸油煙機的最大輸出功率范圍內調節風機的輸出功率，以使吸油煙機的進口實時風量包含在用戶設置的吸油煙機的檔位風量范圍內。

優選地，所述吸油煙機的實時風量Q為：

Q＝F×S；

其中，Q為吸油煙機的實時風量，F(xiàn)為吸油煙機的進風口實時風速，S為吸油煙機的進風口面積。

另外，本實用新型還提供一種吸油煙機，其包括上述吸油煙機恒定風量的調節系統。

相比于現有技術，本實用新型的吸油煙機恒定風量的調節系統通過監控單元檢測獲取吸油煙機的進風口實時風速，通過控制單元將吸油煙機的進風口實時風速經計算得到吸油煙機的實時風量，并在吸油煙機的最大輸出功率范圍內調節風機的輸出功率以使吸油煙機的進風口實時風量包含在用戶設置的吸油煙機的檔位風量范圍內。本實用新型通過智能調節吸油煙機的實時風量，提高了吸油煙機的排煙效果，節約了能源，同時方便用戶使用。

附圖說明

圖1為本實用新型吸油煙機結構示意圖；

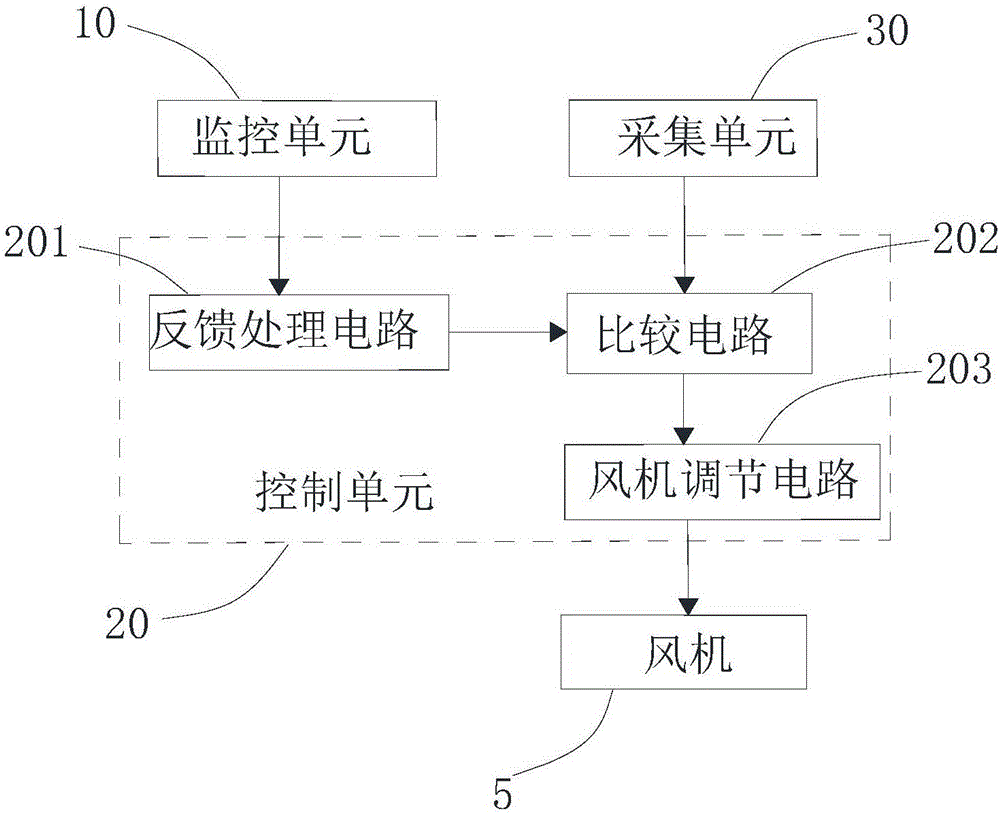

圖2為本實用新型吸油煙機調節系統模塊框圖；

圖3為本實用新型具體實施例帶有恒定風量體調節系統的吸油煙機與傳統吸油煙機的風量特性對比圖；

圖中，1、公共煙道；2、排煙管；3、控制器；4、風速傳感器；41、風速采樣管道；5、風機；6、進風口；10、監控單元；20、控制單元；201、反饋處理電路；202、比較電路；203、風機調節電路；30、采集單元；40、風機。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

如圖1所示，本實用新型的吸油煙機恒定風量的調節系統，包括風機5，排煙管2，進風口6、風速傳感器4和控制器3。其中，進風口6通過排煙管2與公共煙道1連通；風機5設置于進風口6內，其包括有電機和風輪；風速傳感器4與控制器3連接，控制器3與風機5連接。當接通吸油煙機的電源，驅動電機，使得風輪作高速旋轉，使?fàn)t灶上方一定的空間范圍內形成負壓區，將室內的油煙氣體由進風口6吸入吸油煙機內并通過排煙管2和公共煙道1排出室外。

如圖2所示，本實用新型的吸油煙機恒定風量的調節系統，包括監控單元10、控制單元20、采集單元30和風機5，其中，監控單元10包括風速傳感器4和風速采樣管道41，風速采樣管道41一端與風速傳感器4相連，風速采樣管道41的另一端設置于吸油煙機的進風口6；采集單元30和控制單元20設置于控制器3上。采集單元30用于采集用戶設置的吸油煙機檔位風量范圍，風速傳感器4通過風速采樣管道41檢測吸油煙機的進風口6實時風速，控制單元20用于根據吸油煙機的進風口6實時風速計算得到吸油煙機實時風量，并在吸油煙機的最大輸出功率范圍內調節風機的輸出功率以使吸油煙機的實時風量包含在用戶設置的吸油煙機檔位風量范圍內。

控制單元20包括反饋處理電路201、比較電路202和風機調節電路203，風速傳感器4與反饋處理電路201相連，風速傳感器4將測量得到的吸油煙機的進風口6的實時風速反饋給反饋處理電路201。反饋處理電路201用于將吸油煙機的進風口6實時風速經計算得到吸油煙機的實時風量；比較電路202分別與反饋處理電路201和采集單元30相連，用于將反饋處理電路201計算得到的吸油煙機實時風量與采集單元30采集到的用戶設置的吸油煙機檔位風量范圍做比較，判斷吸油煙機的實時風量是否小于用戶設置的吸油煙機檔位風量范圍的最小值，或者吸油煙機的實時風量是否大于用戶設置的吸油煙機檔位風量范圍的最大值，并將判斷結果傳給風機調節電路203。當判斷結果為吸油煙機的實時風量大于用戶設置的檔位風量范圍的最大值時，風機調節電路203降低風機5的輸出功率，以使吸油煙機的實時風量包含在用戶設置的吸油煙機檔位風量范圍內。當判斷結果為吸油煙機的實時風量小于用戶設置的吸油煙機檔位風量范圍的最小值時，風機調節電路203進一步判斷風機5是否達到最大的輸出功率，當風機未達到最大的輸出功率時，風機調節電路203增大風機的輸出功率，以使吸油煙機的實時風量包含在用戶設置的吸油煙機檔位風量范圍內。

在本實施例中，監控單元10設置為風速傳感器4，可直接測量獲取吸油煙機的進風口6的實時風速。而在另一個實施例中，監控單元10也可以包括壓力傳感器和壓力采樣管道，壓力采樣管道一端與壓力傳感器相連，壓力采樣管道的另一端設置于吸油煙機的進風口，壓力傳感器通過壓力采樣管道首先測量得到吸油煙機的進風口6的實時進風壓力，再將進風口6的實時進風壓力與壓力系數相乘獲取進風口6的實時風速。

將吸油煙機的進風口實時風量設為Q，吸油煙機的進風口6實時風速設為F，吸油煙機的進風口6的面積設為S，則有：

Q＝F×S。

此外，還提供一種吸油煙機，其包括上述吸油煙機恒定風量的調節系統。

如圖3所示為本實用新型帶有恒定風量調節系統的吸油煙機與傳統油煙機的風量特性對比示意圖，從圖中可看出，在煙道阻力0～250Pa變化范圍內，傳統油煙機風量隨阻力增大而減小，而本實用新型的帶有恒定風量調節系統的吸油煙機任阻力變化，風量保護恒定。

以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，可輕易想到的變化或替換，都應涵蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應該以權利要求的保護范圍為準。
